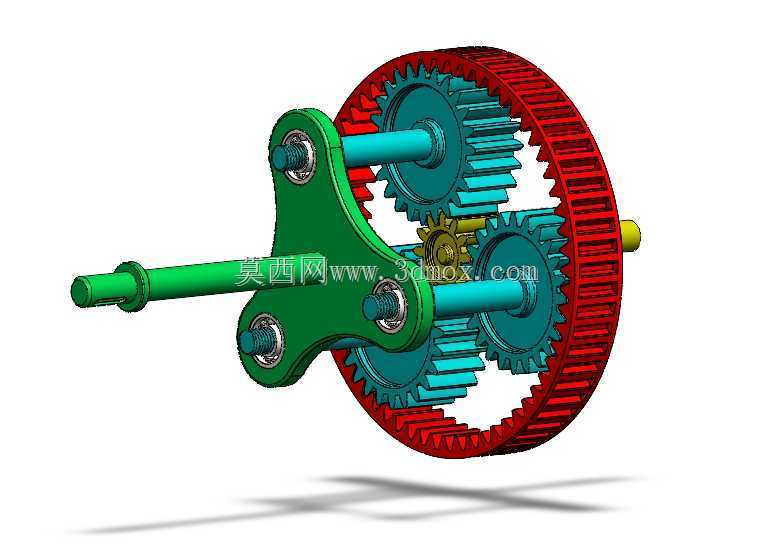

SolidWorks行星齿轮传动组件结构设计

　　这套行星齿轮传动结构的设计，最初是为了适配小空间内高扭矩减速的传动需求，常见于工业伺服减速单元、小型输送线驱动端、新能源代步车传动段这类安装空间局促、但对输出扭矩密度要求较高的场景。不同于定轴齿轮组需要逐级排布齿轮占用轴向长度，行星结构把太阳轮、行星轮、内齿圈同轴嵌套布置，能在相同减速比下把整体径向和轴向尺寸压缩近40%，这也是当初选型时优先考虑该结构的核心原因。

　　从功能逻辑上看，这套结构覆盖了三类最常用的行星传动工况：第一种是内齿圈固定的工况，动力从太阳轮输入、行星架输出，能获得较大的减速比，适合常规的伺服电机配套减速，把电机的高转速低扭矩转化为低转速高扭矩输出，匹配负载端的转速扭矩需求；第二种是太阳轮固定的工况，动力从内齿圈输入、行星架输出，减速比相对更小，传动效率更高，适合对传动效率要求高、减速比需求不大的增速或者减速场景；第三种是行星架固定的工况，动力从太阳轮输入、内齿圈输出，此时传动方向反向，减速比小于1，可作为反向增速结构使用，适配部分需要反向传动的特殊设备端。

　　设计过程中首先确定的是安装边界：输入轴端采用标准光轴配合键槽的连接形式，轴径匹配常规42系列伺服电机的输出轴尺寸，输出端的行星架预留了三个均布的安装孔位，可直接对接负载法兰或者联轴器，不需要额外做转接件。内齿圈的外圆做了光面处理，可直接压装入设备的安装壳体内，径向定位公差控制在H7级，避免装配后出现齿圈偏心导致的啮合异响。齿形参数上，太阳轮和行星轮采用相同模数的渐开线直齿，齿顶高系数取1，顶隙系数取0.25，啮合侧隙控制在0.02-0.04mm之间，既保证传动过程中不会因为热膨胀出现卡齿，也不会因为侧隙过大导致传动回差超标。行星轮的安装轴和行星架之间采用过盈配合加防转销的固定形式，行星轮内部预留了轴承安装位，可配套深沟球轴承降低转动过程中的摩擦阻力，提升整体传动效率。

　　实际建模过程中，先完成单个齿的齿廓草图绘制，通过阵列生成单个齿轮的完整齿形，再按照中心距参数完成三个行星轮的均布排布，保证三个行星轮同时和太阳轮、内齿圈啮合，没有出现齿顶干涉或者侧隙不均的问题。装配约束上，对每个齿轮添加了对应的机械配合约束，可直接在软件内做运动仿真，验证不同工况下的传动比是否符合设计预期，检查转动过程中是否存在干涉点。整个组件的所有零件都做了倒角和圆角处理，避免锐边在装配过程中划伤操作人员，也能减少热处理过程中的应力集中问题。从实际应用反馈来看，这类行星齿轮结构的传动效率能达到97%以上，相比蜗轮蜗杆结构发热更小、寿命更长，在连续运转的工况下优势更明显，同时同轴布置的形式也能简化设备整体的传动布局，不需要额外做平行轴的定位设计，降低整体设备的装配难度。
