CSWA认证考试用轮类零件练习三维建模

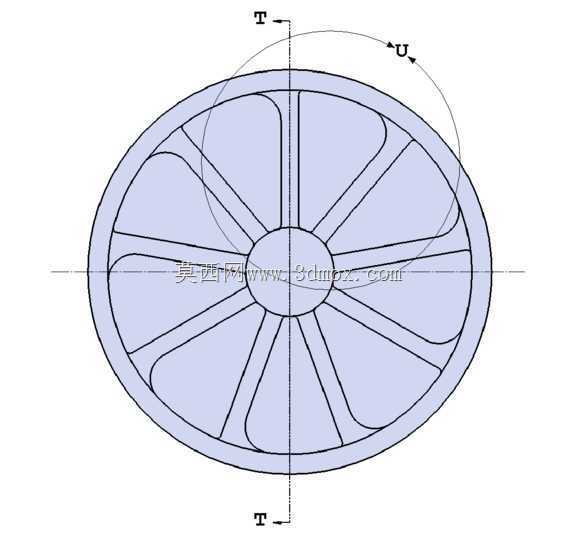

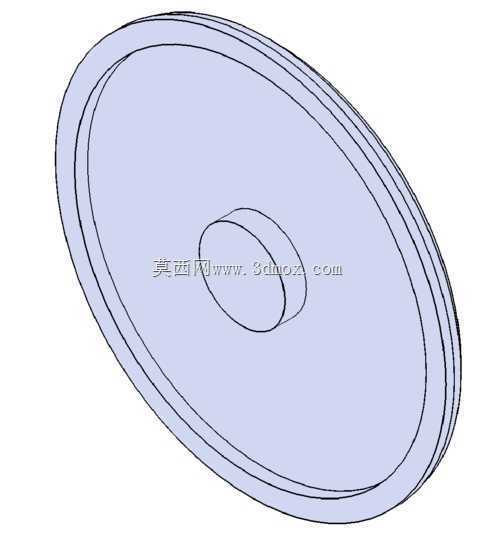

　　这款轮类零件是机械设计技能认证练习中非常典型的回转类构件，日常建模练习里经常会遇到这类带同轴凸台、多层轮缘结构的零件，很多刚接触三维建模的工程师在备考技能认证时，都会拿这类零件练手，熟悉回转特征、同轴度约束的处理逻辑。从实际应用场景来看，这类带中心安装凸台的薄型轮件，常见于小型传动机构的从动轮、教具演示设备的滚轮、或是轻型输送线的导向轮结构，它的核心功能是通过中心孔与轴类零件配合，实现绕固定轴线的回转运动，轮缘的多层台阶结构一方面可以增加轮体自身的结构刚度，避免薄型轮盘在受侧向力时出现翘曲变形，另一方面也可以为包覆外圈、安装限位挡圈提供安装定位面。

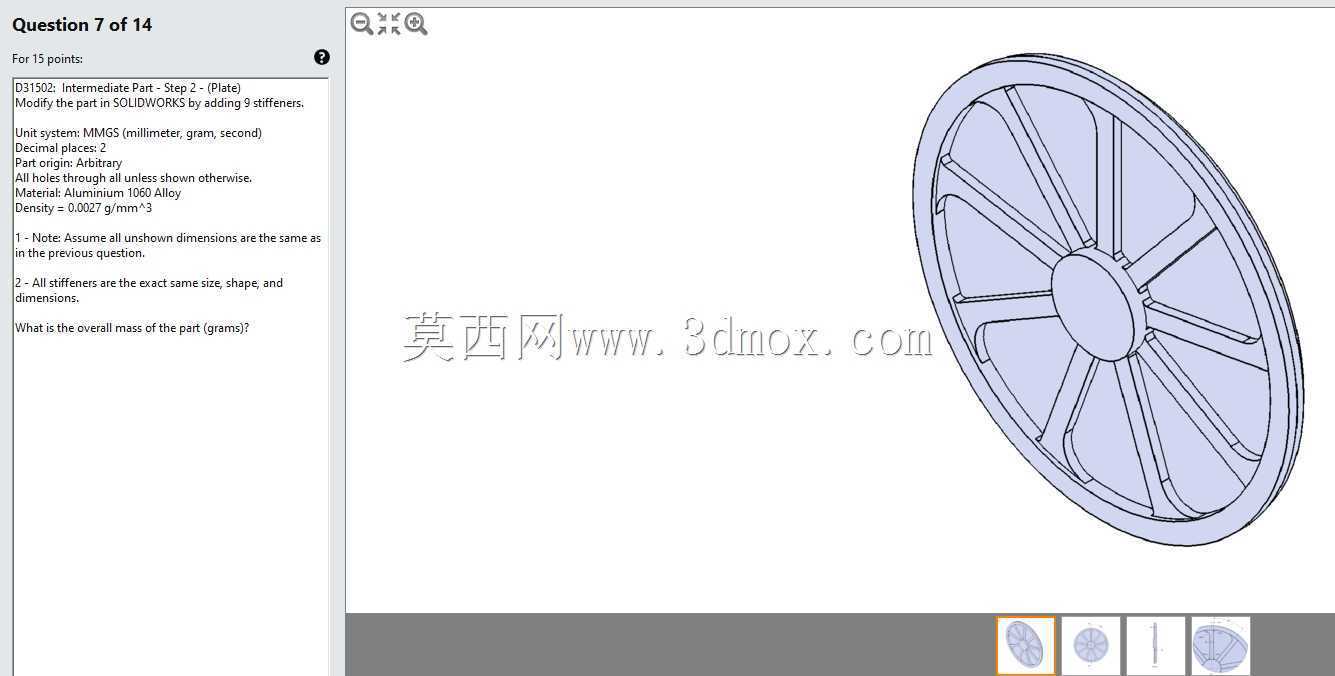

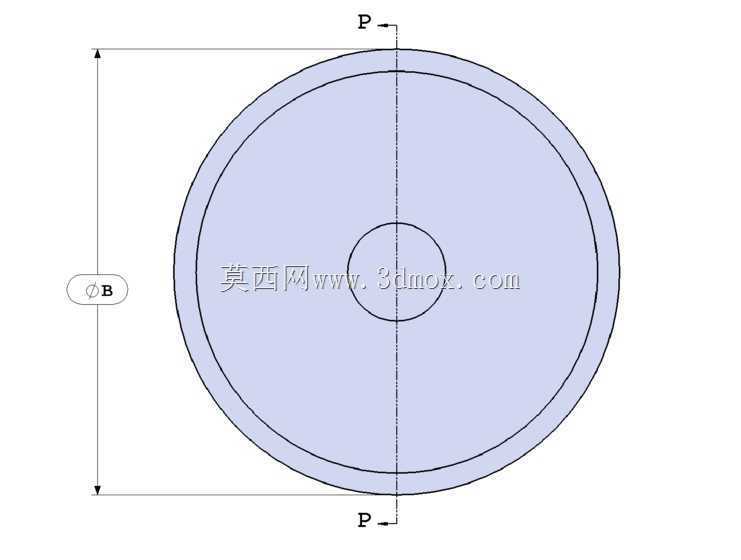

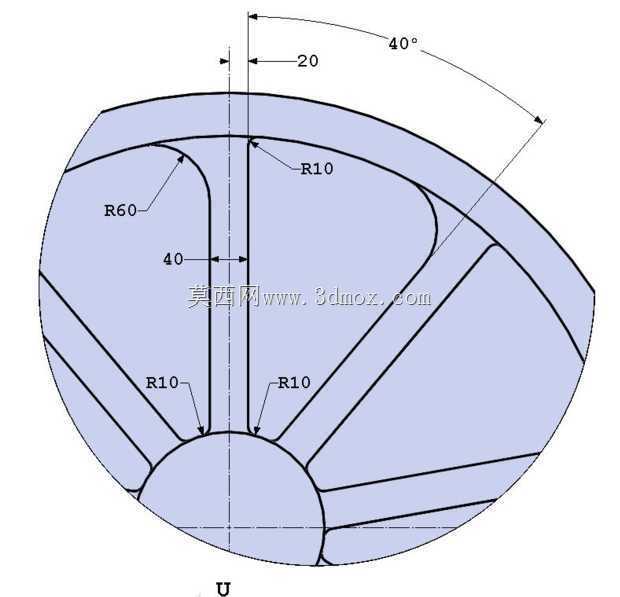

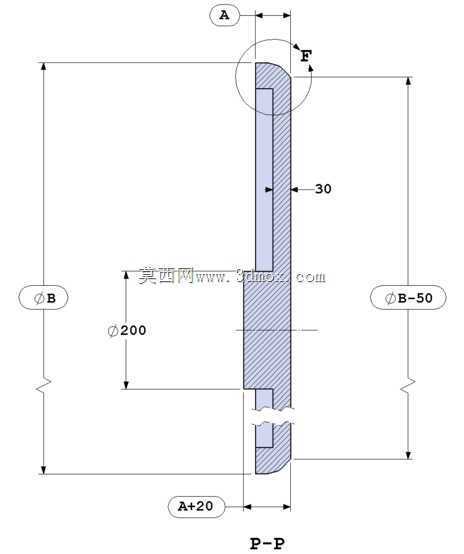

　　从设计思路上拆解这个零件，首先要明确它的核心基准是中心回转轴线，所有结构都是围绕这条轴线做同轴分布，建模时优先绘制过轴线的截面草图，通过回转特征一次性生成主体结构是效率最高的方式，不需要拆分过多零散特征。中心的凸台结构是主要的安装配合部位，凸台的高度需要匹配对应安装轴的轴肩尺寸，保证装配后轮体不会与相邻的机架结构发生运动干涉，凸台中心的通孔尺寸要与配合轴的直径形成合理的公差配合，一般如果是间隙配合的转动场景，孔径公差会取H7级别，保证转动顺畅无卡滞，如果是过盈配合的固定场景，公差带会适当调整，保证连接强度足够传递扭矩。

　　轮盘主体的厚度设计需要兼顾轻量化和结构强度，太薄的轮盘在承受径向载荷时容易出现变形，太厚又会增加不必要的重量，提升材料成本，这类练习件的轮缘处设计了两道平行的环形凸棱，这两道凸棱除了提升轮盘的抗弯截面模量之外，还可以作为轮体转动时的定位基准，在装配检测时可以直接打表测量凸棱的径向圆跳动，快速判断轮体的同轴度是否符合设计要求。从安装边界来看，这类轮件的轴向安装尺寸主要由中心凸台的高度决定，装配时需要保证凸台端面与轴肩完全贴合，锁紧件的压紧力要均匀作用在凸台端面上，避免压偏导致轮体转动时出现端面跳动；径向的安装边界则是轮缘的最大外圆直径，设计周边机架结构时需要预留足够的转动间隙，避免轮缘旋转时与周边结构发生刮蹭。

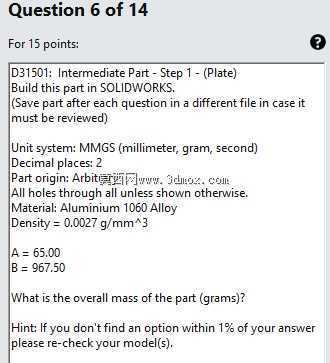

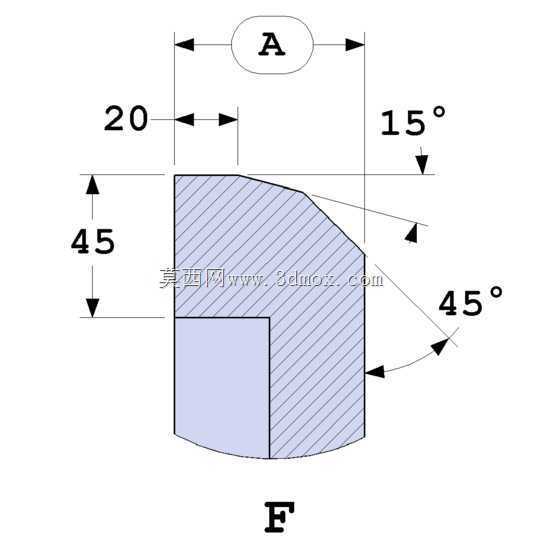

　　在实际建模过程中，处理这类回转零件最容易出错的地方是草图的封闭性和同轴约束，很多新手在绘制截面草图时容易遗漏线段的重合约束，导致回转特征生成失败，或是中心凸台的轴线与轮缘轴线出现偏移，最终生成的零件存在偏心问题，放到装配体里转动时就会出现明显的跳动。另外轮缘处的圆角过渡也需要注意，不能为了建模省事直接做大圆角，要匹配实际加工的工艺要求，轮盘与凸台衔接处的圆角可以有效降低应力集中，避免轮体受冲击时在衔接位置出现断裂，而轮缘外圆的倒角则是为了去除加工毛刺，方便装配时导入相邻的配合件。

　　这类零件虽然结构简单，但是涵盖了回转类零件建模的核心知识点，从草图绘制的约束处理，到特征生成的顺序选择，再到后续工程图的尺寸标注、形位公差设置，都可以通过这个零件完成全流程的练习，对于刚入门的结构设计人员来说，把这类基础零件的建模逻辑摸透，后续处理更复杂的回转类零件，比如带轮、飞轮、端盖之类的构件时，就能快速理清设计思路，不会在基础特征上浪费过多时间。在实际选型使用时，这类轮件如果用于传动场景，还需要根据传递的扭矩大小核算轮盘与轴的连接强度，必要时可以在凸台位置增加键槽结构，通过平键传递扭矩，避免轮体与轴之间出现相对转动；如果是作为导向滚轮使用，轮缘的表面粗糙度需要达到相应要求，减少滚动过程中的摩擦阻力，提升运动的平稳性。
