外六角全螺纹螺栓连接副结构设计

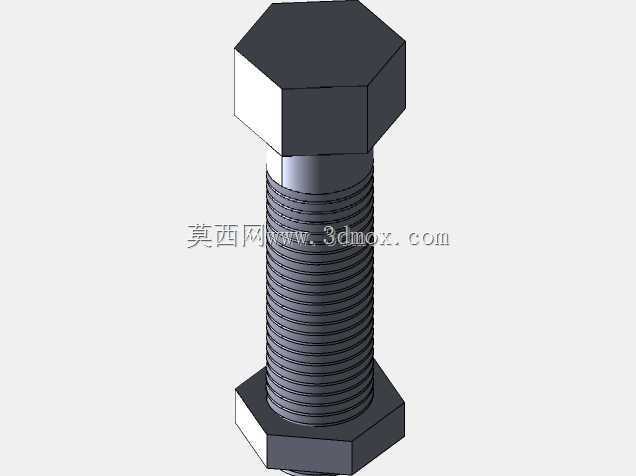

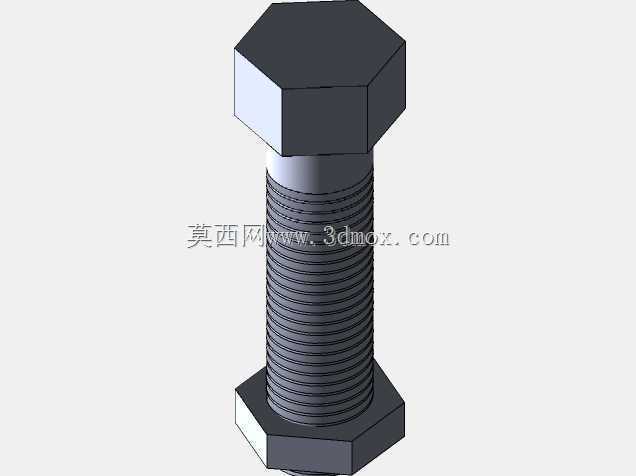

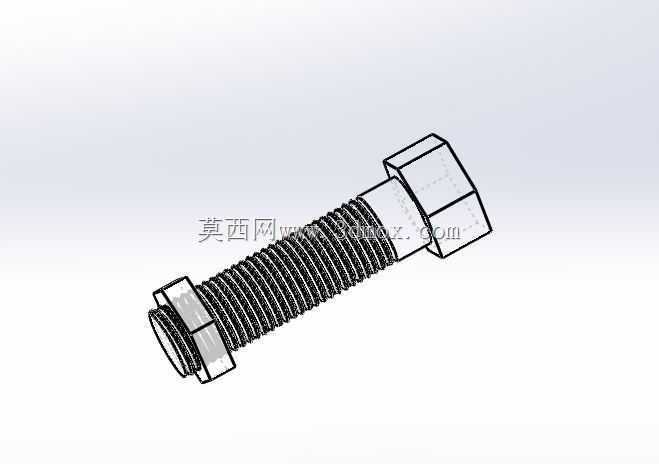

　　在各类机械结构装配场景中，螺纹连接副是应用覆盖范围最广的可拆卸紧固方案，从重型工程机械的机架拼接、输变电塔架的节点固定，到普通民用设备的壳体装配、工装夹具的组件锁紧，都离不开这类标准紧固件的支撑。本次设计的外六角全螺纹螺栓，针对常规需要全行程螺纹啮合的装配场景优化，区别于部分带无螺纹光杆段的螺栓结构，全螺纹设计可以适配不同厚度的被连接件组合，不需要严格计算光杆段的插入长度，在现场装配、多规格叠层连接的场景下容错率更高。

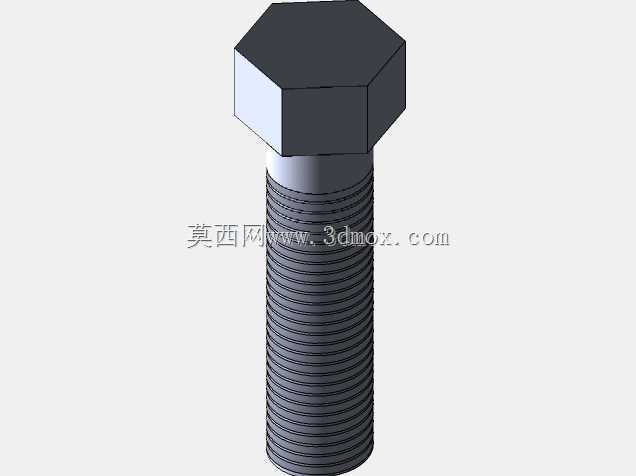

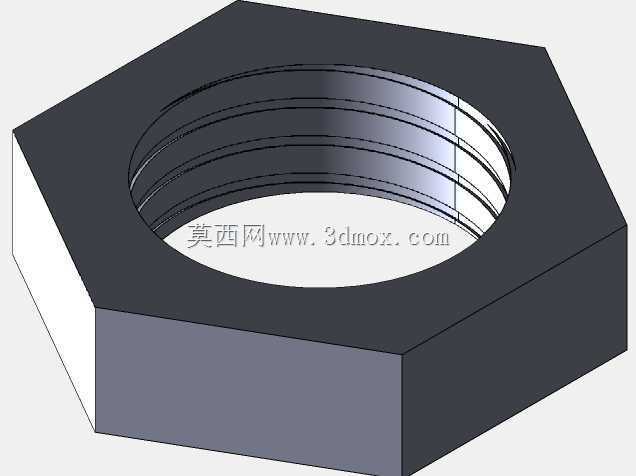

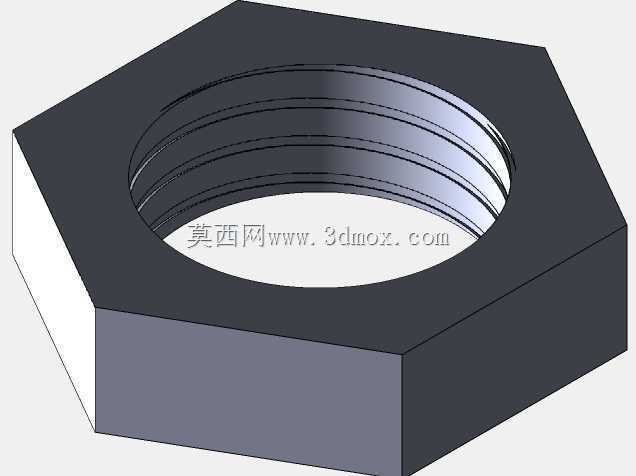

　　从功能特性来看，六角头的结构设计适配标准开口扳手、套筒扳手的拧紧作业，头部六个受力面可以在拧紧过程中均匀传递扭矩，相比一字槽、十字槽的头部结构，能够承受更大的拧紧力矩，不容易出现打滑、槽口崩损的问题，适合需要较大预紧力的连接工况。螺栓杆部的螺纹采用普通公制三角螺纹设计，牙型角60度，具备良好的自锁性能，配合六角螺母啮合后，能够在承受轴向拉力的同时，抵抗一定程度的横向剪切载荷，当被连接件存在振动工况时，配合防松垫圈、螺纹胶使用可以进一步提升连接可靠性。

　　设计过程中首先确定了螺纹的公称直径与螺距匹配关系，牙型轮廓严格遵循通用螺纹标准，保证螺纹中径、大径、小径的尺寸公差在可互换范围内，不需要定制专用螺母即可实现通用配件的适配。螺栓头部的对边尺寸、对角尺寸、头部厚度都按照对应公称直径的标准取值，保证市面上常规规格的扳手都可以直接用于拧紧作业，不需要定制专用工装。杆部的螺纹收尾长度控制在标准允许的最小范围内，避免螺纹末端过长导致螺母无法拧到贴合被连接件表面的位置，同时螺栓末端做了小角度倒角处理，既可以在装配时起到导向作用，方便螺母快速对准螺纹旋入，也能去除末端的锐边毛刺，避免装配过程中划伤操作人员或者被连接件表面。

　　从安装边界来看，这类全螺纹外六角螺栓的安装空间需要预留足够的扳手操作空间，头部一侧需要预留至少对应扳手长度的回转空间，螺母一侧同样需要预留工具操作空间，如果是沉孔安装场景，沉孔的直径需要大于螺栓头部的对角尺寸，沉孔深度需要保证螺栓头部沉入后不会高出被连接件表面。被连接件的通孔直径需要略大于螺纹大径，间隙控制在0.5到1毫米之间，既方便螺栓顺利穿入，也不会因为间隙过大导致连接副出现偏心受力的情况。在实际选型应用中，需要根据被连接件的总厚度选择合适的螺栓长度，保证螺母拧紧后螺栓露出螺母2到3个螺距，既保证足够的螺纹啮合长度，也不会因为露出过长导致干涉其他周边组件。

　　这类螺栓连接副在实际使用中，主要承担轴向的夹紧力，通过拧紧螺母产生的预紧力将多层被连接件压紧为一个整体，当被连接件承受横向载荷时，依靠结合面之间的摩擦力抵抗滑移，相比焊接、铆接等不可拆卸连接方式，螺纹连接可以反复拆装而不损坏连接件本身，方便设备的后期维护、零部件更换。在一些需要频繁拆装的工装、调试阶段的设备结构中，这类全螺纹螺栓的适配性更强，不需要针对不同的叠层厚度准备多种长度规格的带光杆螺栓，单一种长度规格就可以覆盖一定厚度区间的连接需求，能够减少装配现场的配件种类储备，降低物料管理成本。

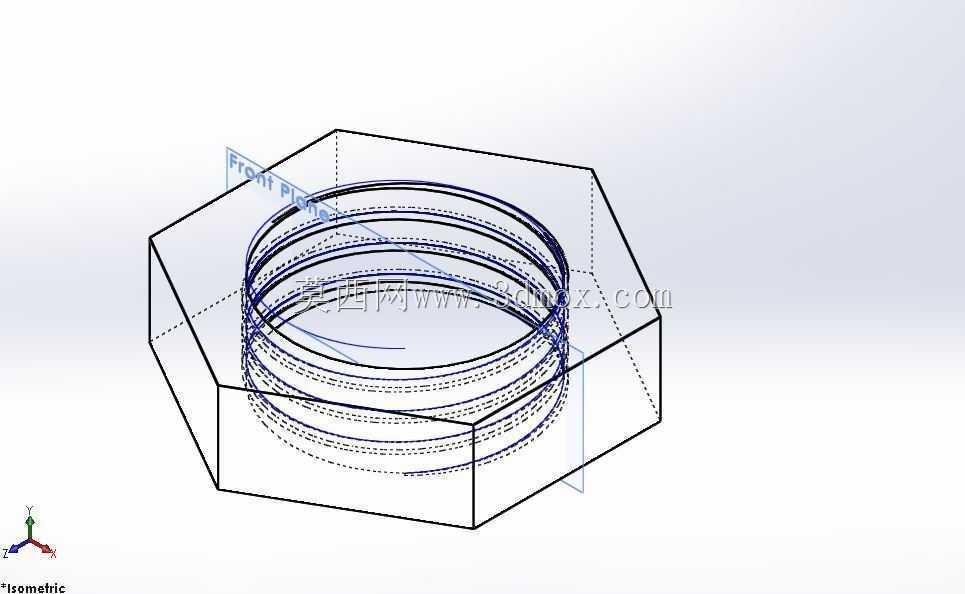

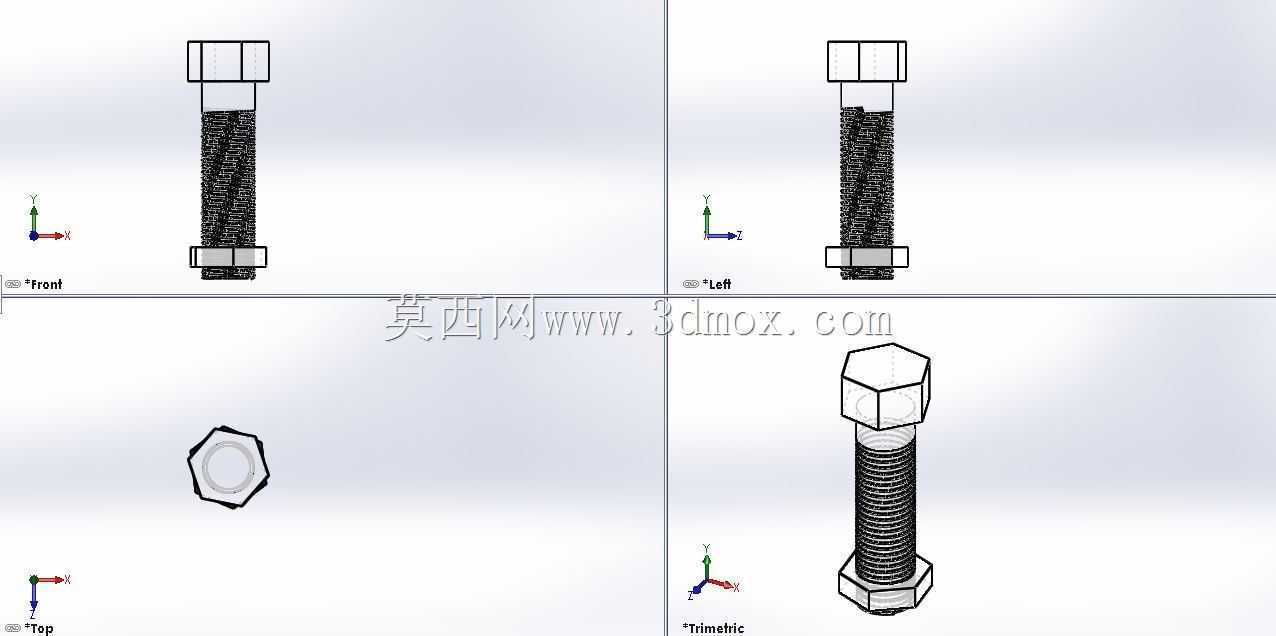

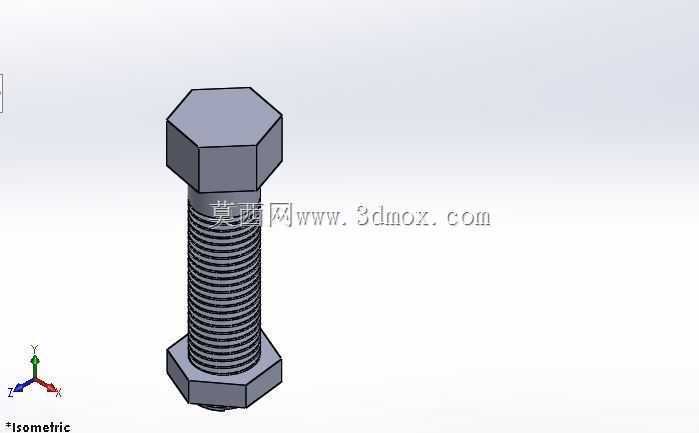

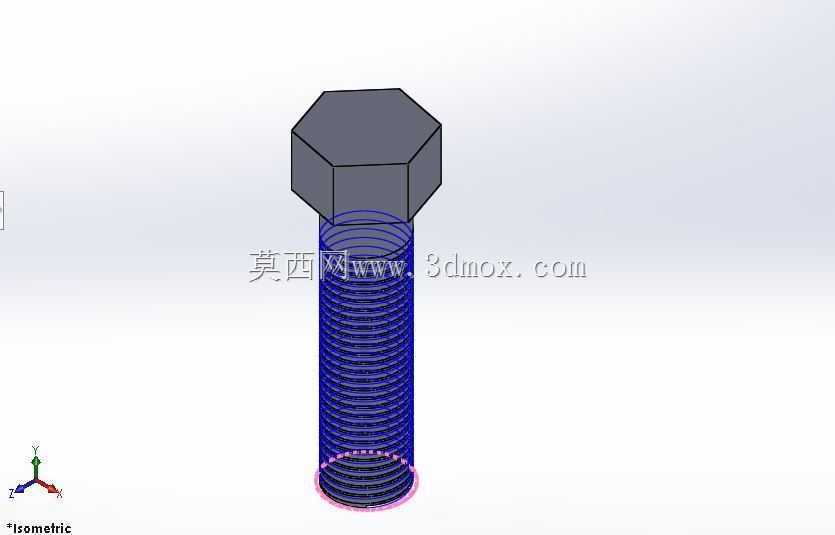

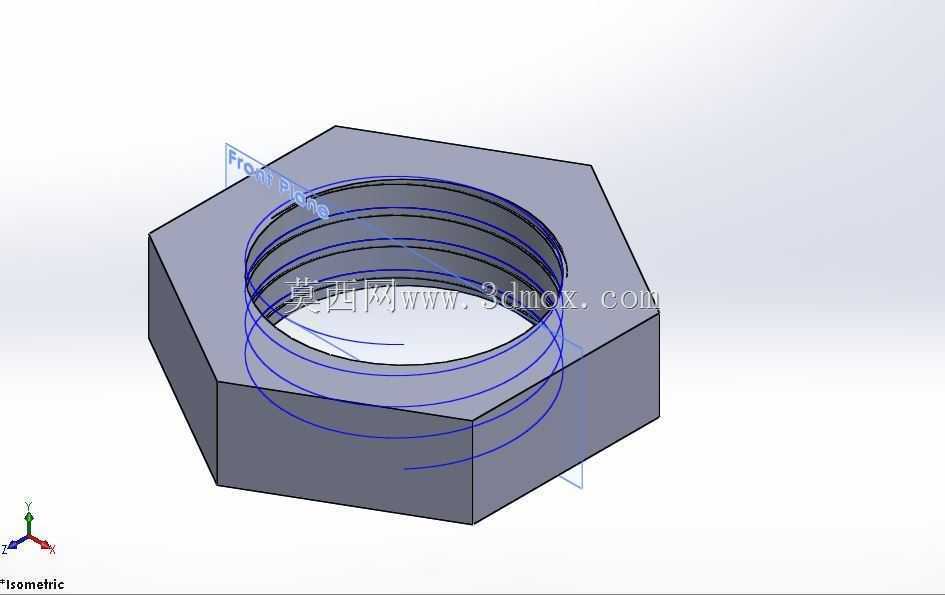

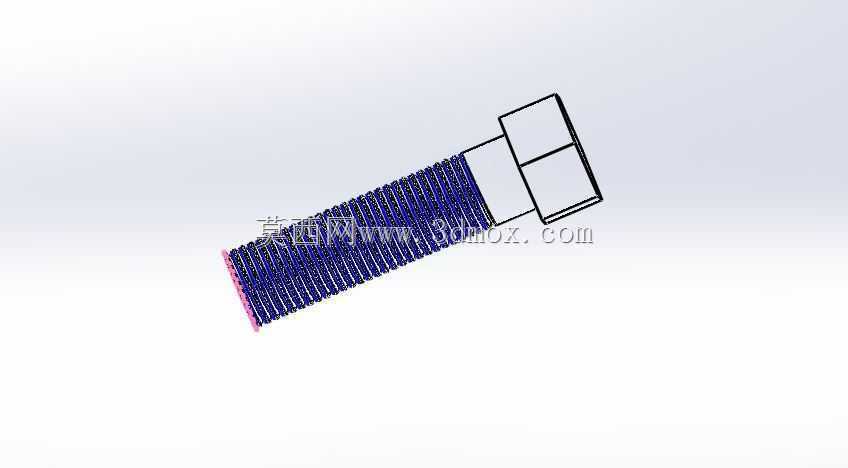

　　建模过程中对螺纹的牙型做了简化处理，既保证外观轮廓与真实螺纹一致，也避免了全细节牙型导致的模型文件过大，在装配仿真、干涉检查过程中可以流畅运行，同时头部与杆部的过渡圆角做了合理设置，避免应力集中导致的螺栓头部断裂问题，还原真实零件的工艺结构，保证模型用于工程出图、3D打印验证、装配模拟时都能符合实际生产的结构要求。
