摩托车越野自行车维修升降支架设计

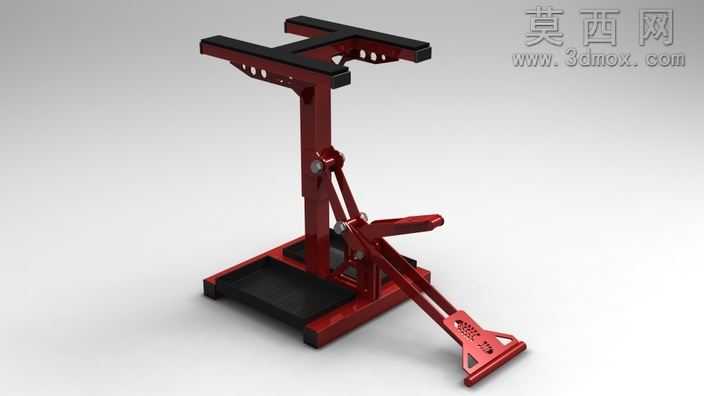

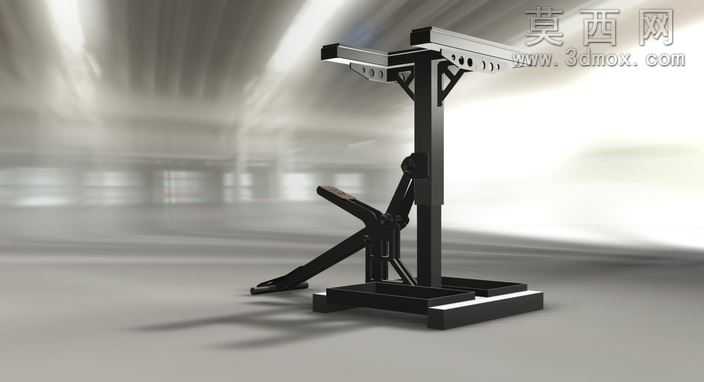

本作品为面向摩托车、越野自行车维修场景设计的手动式升降支架，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工的公差配合要求，对每一处铰接点位、支撑接触面都做了精准的尺寸约束，确保虚拟模型与实际可加工构件的尺寸一致性。模型渲染阶段采用哑光金属材质模拟主体钢制支架的表面质感，搭配磨砂橡胶材质还原顶部支撑垫、底部防滑脚垫的触感特征，通过三点布光方案突出支架的结构层次，将红色金属漆面的光泽度、铰接处金属销轴的冷硬质感、脚踏操作杆的防滑纹理都做了精细化的材质表现，渲染输出的效果图清晰展现了产品的外观形态与结构细节。结构设计上，该支架采用剪式连杆联动的机械升降原理，底部为加宽加重的方形配重底座，有效降低整机重心避免举升过程中发生侧翻；顶部设置工字形支撑横梁，横梁两端加装软质防滑垫，避免与车辆底盘接触时刮伤漆面；侧面设置脚踏式压杆操作结构，通过踩踏压杆带动内部连杆机构实现支撑横梁的平稳抬升，同时配套设置锁止结构，抬升到位后可自动卡合固定高度，无需额外支撑即可保障维修作业时的结构稳定性；支架的所有铰接点位都设计了销轴连接结构，便于后期拆装维护，整体构件可通过板材切割、折弯、焊接、表面喷涂等常规工艺完成加工制作，无需特殊定制的异型构件，具备较高的落地可行性。设计思路围绕维修作业的实际需求展开，充分考虑摩托车、越野自行车维修时的抬升高度需求、承重需求以及操作便捷性，摒弃了复杂的液压、电动驱动结构，采用纯机械连杆结构实现升降功能，既降低了产品的制造成本，也避免了油路、电路故障带来的维护难题，整体结构紧凑，闲置时可将支撑横梁降至最低位置，减少存放空间占用，适配个人维修爱好者、小型维修门店的日常使用场景。
