卧式双工位铣削夹头工装结构设计

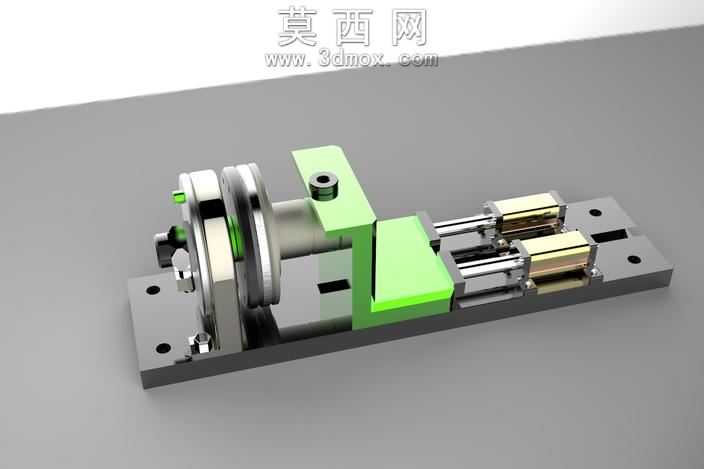

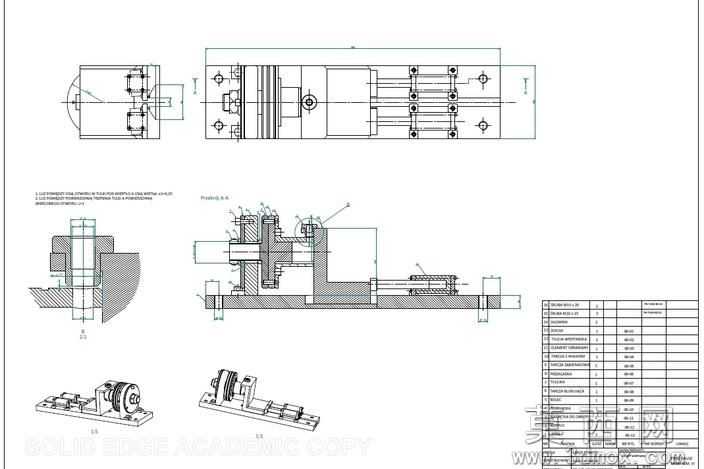

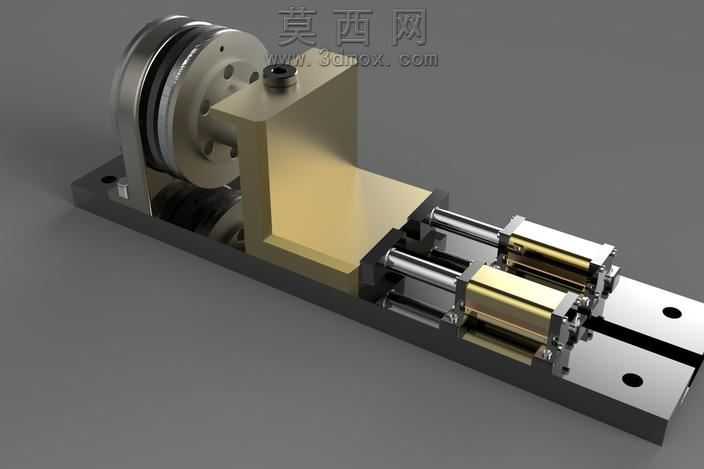

本作品为卧式双工位铣削夹头工装的三维设计成果，建模阶段采用自底向上的装配思路完成全结构搭建：首先对带轮传动组件进行参数化建模，精准还原带轮的轮槽弧度、轴孔配合公差与键槽定位结构，保证传动输入部分的尺寸精度；其次完成L型支撑基座的实体建模，对基座的安装孔位、定位面平面度做结构优化，确保整体工装的安装基准稳定可靠；随后对双工位平行布置的夹头组件逐一建模，细化夹头的弹性收紧结构、活塞杆传动路径与工件装夹腔的尺寸参数，保证两个夹头的同轴度、平行度符合机加工装夹的精度要求，同时对底部滑动导轨的导向结构、安装底板的固定孔位做细节还原，完整呈现工装的装夹调节逻辑。材质与渲染阶段，针对不同部件匹配对应材质属性：带轮与支撑基座采用磨砂金属材质，调整金属粗糙度与反射参数还原铸铁部件的哑光金属质感；夹头的金属套筒部分采用抛光合金钢材质，添加细微的表面拉丝纹理提升真实感；导轨与安装底板采用发黑处理的钢材材质，调整漫反射参数呈现深色金属的哑光质感；渲染时采用三点布光方案，主光源从斜上方投射突出结构轮廓，辅光源补光消除暗部死黑，环境光添加微弱的工作室环境反射，让整体渲染效果清晰呈现各部件的装配关系与结构层次。设计思路上，该工装针对小型零件的铣削加工场景设计，采用单输入带轮传动带动双夹头同步动作的结构，可同时完成两个工件的装夹固定，有效提升批量加工的装夹效率；L型支撑结构将传动部分与装夹部分做空间分隔，避免加工碎屑进入传动区域影响运行稳定性，底部导轨结构可根据工件尺寸调整夹头的伸出位置，适配不同长度工件的装夹需求，整体结构紧凑、传动路径清晰，兼顾装夹精度与操作便捷性，可直接用于机加工工装的结构参考与教学演示。
