多工位级进上冲模组装配结构设计

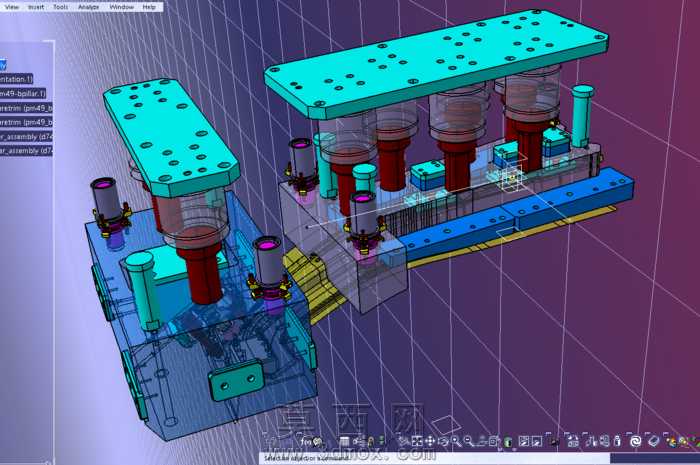

本套上冲模组装配结构采用三维参数化建模方式完成全零件建模与总装配合，建模过程中严格遵循冲压模具设计的公差配合规范，对每一个零件的装配基准、配合间隙做了精准约束，确保整体装配无干涉、运动逻辑符合实际冲压生产工况。渲染阶段采用半透明与实体材质结合的展示方式，将上下模座设置为半透明青蓝色工程塑料质感材质，便于直观观察内部的凸模、导柱、弹性元件等核心部件的排布逻辑；冲压凸模部分采用金属红铜质感材质区分，导柱导套采用亮面金属材质，弹性复位元件采用深色哑光橡胶材质，不同功能部件的材质区分清晰，能够快速识别各模块的功能属性。结构设计上，采用双层平行模架布局，上模座均匀布置多组安装孔位用于固定不同工位的冲压凸模，配套等高套筒、复位弹簧实现冲压后的精准回位，导柱导套组件沿模架四角对称布置，保证上下模合模时的同轴度精度，避免冲压过程中出现偏载啃模问题；下模部分对应设置多组凹模安装位与定位组件，可适配多工位连续冲压的工序排布需求，侧部设置的导向定位块可实现条料送进过程中的精准限位，保证每一次冲压的工位精度。设计思路围绕多工位连续冲压的生产需求展开，在保证模架整体刚性的前提下，优化了各凸模的排布间距，预留了足够的废料排出与传感器安装空间，模座上的安装孔采用标准化参数设计，可快速更换不同规格的凸模组件，适配不同冲压件的生产需求，整体结构兼顾了冲压精度、拆装维护便捷性与长期冲压作业的结构稳定性，可直接用于同类冲压工装的设计参考与结构优化。
