电源变压器配套注塑成型模具结构设计

　　这套模具结构针对电源变压器配套绝缘结构件的注塑成型需求开发，核心服务于中小功率电源变压器的绝缘骨架、定位嵌件包覆结构的批量生产场景，在民用电源适配器、工业控制电源模块、小型工频变压器的生产环节中，这类模具直接决定了变压器绝缘结构件的尺寸精度与装配适配性，是变压器生产环节中保障绝缘性能、结构定位精度的核心工装。从实际生产场景来看，这类模具适配卧式注塑机的安装边界，模架采用标准龙记模架规格，整体闭合厚度控制在280mm范围内，适配120吨到180吨锁模力的常规卧式注塑设备，安装孔位匹配标准注塑机的T型槽间距，无需额外定制转接板即可完成上机装夹，上下模的定位采用精密导柱导套结构，合模定位精度控制在0.02mm以内，避免成型过程中出现飞边、错位等常见缺陷。

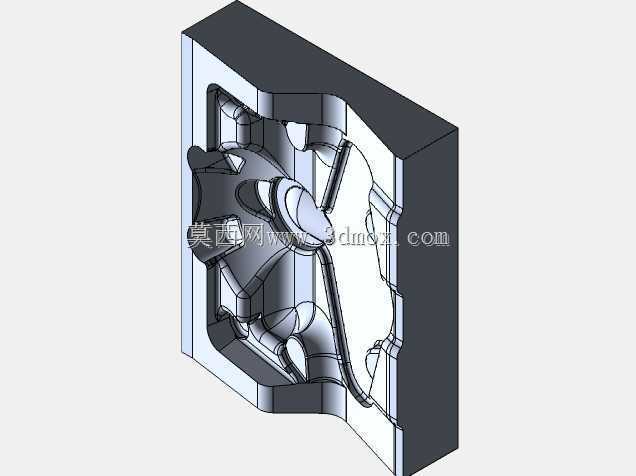

　　模具的型腔设计完全匹配电源变压器绝缘骨架的异形结构，针对骨架上的绕线槽、引脚定位孔、铁芯安装位的结构特征，型腔部分采用整体镶拼式结构，易磨损的引脚成型部位采用独立镶件设计，磨损后可单独更换镶件，无需整体报废型腔，大幅降低长期生产的维护成本。流道设计采用平衡式冷流道布局，进胶点设置在骨架的非装配面位置，避免进胶痕迹影响后续铁芯插装、绕线作业的装配精度，冷却水路围绕型腔均匀排布，水路直径8mm，距离型腔壁的距离保持在15mm到20mm之间，保证成型过程中型腔各区域温度均匀，将成型周期控制在25秒以内，满足批量生产的效率要求。

　　设计过程中重点考虑了变压器绝缘件的爬电距离要求，型腔对应爬电槽的位置做了精准的尺寸控制，成型后的零件爬电距离满足安规标准中对低压电器绝缘结构的要求，避免后续变压器使用过程中出现击穿、爬电等安全隐患。顶出结构采用顶针+顶板结合的方式，针对骨架的薄壁结构位置，顶针排布避开薄壁易变形区域，顶出力均匀分布在骨架的加强筋、安装凸台位置，避免顶出过程中零件出现变形、顶白等缺陷，保证成型后零件的平面度控制在0.1mm以内，满足后续自动绕线设备的上料精度要求。模具的排气槽开设在型腔的末端填充位置，排气槽深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免出现填充不足、烧焦等缺陷，又不会产生飞边问题。

　　针对变压器骨架需要内嵌金属引脚的生产需求，模具上设计了精准的引脚定位镶件，合模前可将金属引脚预先插装在定位镶件上，合模后注塑过程中塑料熔体将引脚牢牢包覆，保证引脚的位置度偏差控制在0.05mm以内，满足后续PCB板插装的尺寸要求。在实际生产验证中，这套模具成型的PA66加30%玻纤材质的变压器骨架，尺寸稳定性好，连续生产10万模次后，核心尺寸的磨损量仍能控制在0.03mm以内，满足长期批量生产的精度要求。模具的导向结构加装了自润滑轴承，长期生产无需频繁加注润滑油，避免油污污染绝缘零件，符合电子元器件生产的洁净度要求。
