带排针接口的实时时钟功能模块结构设计

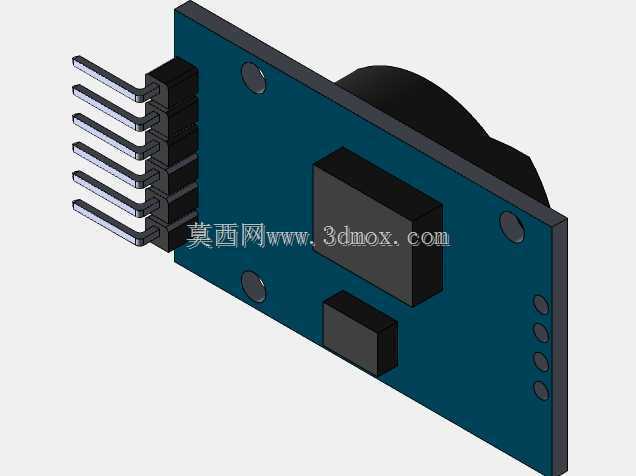

　　在嵌入式终端、工业数据采集、智能仪表这类需要长期离线计时的设备场景里，实时时钟模块是承担掉电后持续走时、为系统提供精准时间基准的核心配套部件，不少刚接触硬件结构设计的工程师容易忽略这类小模块的安装边界与接口匹配问题，导致整机装配时出现排针干涉、板卡固定孔位错位、纽扣电池更换空间不足等问题，这个三维结构模型完整还原了模块的所有装配细节，能直接用于整机布局的干涉校验。

　　从结构设计逻辑来看，整个模块采用双层FR4玻纤板作为基底，板体边缘做了0.5mm的圆角处理，避免装配时板边毛刺划伤操作人员或者相邻线束，板上预留了三个直径3.2mm的圆形安装孔，孔位中心距板边的距离统一为5mm，既可以配合M3铜柱做层叠式板卡安装，也能直接用尼龙扎带固定在设备内部的走线槽旁，适配不同的整机装配需求。板载的核心计时芯片采用SOP-8封装的贴片布局，芯片周边预留了0.8mm的焊盘安全距离，避免波峰焊时出现连锡问题，旁边的晶振元件紧贴芯片时钟引脚布置，尽可能缩短高频时钟信号的走线长度，减少信号干扰对走时精度的影响，板体一侧的6Pin直插排针采用2.54mm标准间距设计，排针伸出板体的高度为11mm，排针根部做了黑色塑胶限位座，能避免插接线束时排针出现歪斜，这个排针接口兼容市面上绝大多数单片机开发板的扩展接口定义，包含电源、地、I2C通信、中断输出等功能引脚，不需要额外改线就能直接对接主控板。

　　板体另一侧的纽扣电池座采用下沉式设计，电池座顶面比板体表面低1.2mm，装入CR2032纽扣电池后，电池最高点不会超出排针塑胶座的顶面高度，这样在板卡层叠安装时，不会因为电池凸起挤压到上层板卡的元器件，电池座旁边预留了10mm的手指操作空间，不需要拆卸整个模块就能直接更换电池，减少后期设备维护的工作量。从安装边界来看，整个模块的外形尺寸控制在38mm22mm13mm以内，板体厚度为1.6mm，所有贴片元件的最高点距离板体表面不超过8mm，排针作为最高的部件，其外侧距离板边的距离为2mm，在整机布局时只要预留出对应尺寸的安装空间，就不会出现和周边结构件干涉的问题。另外板体上还预留了四个测试点的位置，分别对应电源、时钟信号、数据信号、中断信号，生产调试时可以直接用探针接触测试点完成功能校验，不需要额外焊接测试线，能提升批量生产时的调试效率。

　　不少工程师在选型这类时钟模块时，往往只关注电气参数，忽略结构尺寸的匹配，比如有些模块的电池座凸起过高，导致装入设备外壳后顶到面板，有些排针位置偏移，导致和主控板对接时需要飞线，这个模型把所有结构细节都做了1:1还原，不管是用来做整机结构的虚拟装配校验，还是参考其布局做定制化时钟模块的设计，都能减少前期设计的试错成本，在工业控制终端、智能电表、环境监测记录仪这类需要长期稳定计时的设备里，这类模块的结构可靠性直接影响整机的长期运行稳定性，比如安装孔位的位置如果设计不合理，设备长期受振动影响可能出现板卡松动，导致接触不良走时不准，排针的高度如果不匹配，可能导致接插件松脱，这些细节在三维建模时都做了精准还原，能帮助设计人员在方案阶段就排查掉潜在的结构问题。
