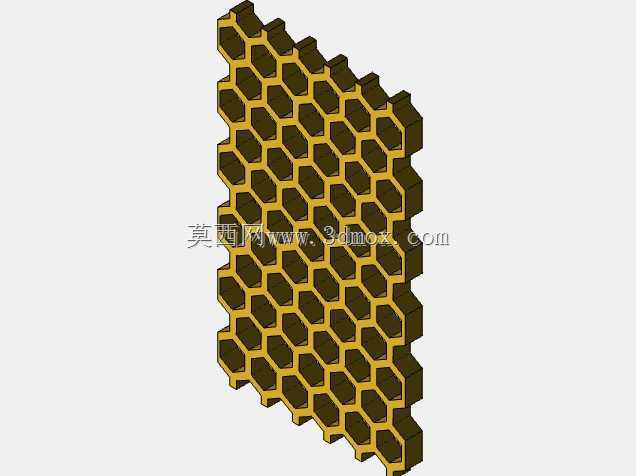

正六边形蜂窝夹层承载结构设计

　　在电力电子设备的结构设计环节，蜂窝类多孔夹层结构的应用早已跳出传统航空航天领域的局限，逐步渗透到电源类设备的内部支撑、散热缓冲、电磁屏蔽等多个场景中，尤其在高频电源变压器的配套结构设计里，这类结构的优势正在被越来越多的结构工程师重视。不同于常规的实心支撑块或者简单冲孔板结构，正六边形排布的蜂窝结构在相同自重条件下，能提供远高于传统结构的平面抗压强度与抗剪切性能，这对于需要严格控制整机重量、同时要保证内部绕组与磁芯固定稳定性的电源变压器来说，刚好匹配其核心设计需求。

　　从实际应用场景来看，这类蜂窝结构既可以作为变压器磁芯与外壳之间的缓冲支撑垫，吸收设备运行过程中产生的微幅振动，避免磁芯因长期受振出现气隙偏移、绕组绝缘层磨损的问题；也可以作为变压器绕组之间的隔层支撑，利用蜂窝孔道的空气流通特性，辅助带走绕组工作时产生的热量，降低局部热点的温度累积；部分做了导电改性处理的蜂窝结构，还能兼具电磁屏蔽的作用，减少变压器漏磁对周边控制电路的信号干扰。

　　设计这类蜂窝结构时，首先要明确的是安装边界的尺寸约束：通常这类结构的整体外形会根据变压器内部的安装空位做适配，厚度方向的尺寸需要匹配磁芯与外壳之间的预留间隙，不能因为结构尺寸超差导致外壳装配时出现挤压变形，或是间隙过大导致支撑失效。单格蜂窝的边长设计需要结合承载需求调整，边长越小，整体结构的抗压强度越高，但对应的加工成型难度也会提升，同时孔道过窄会影响空气流通的散热效果；边长过大则会降低结构的整体刚度，无法起到稳定支撑的作用。蜂窝壁的厚度选择同样需要平衡性能与加工性，壁厚过薄会导致结构受冲击时出现壁板屈曲，壁厚过大则会失去轻量化的设计优势，整体重量会接近实心结构，失去采用蜂窝构型的意义。

　　从结构功能特性来看，正六边形的蜂窝构型是经过长期工程验证的最优多孔排布方式，相比三角形、方形孔的多孔结构，六边形孔在相同开孔率的条件下，各方向的力学性能更加均匀，不会出现某个方向抗剪能力明显薄弱的问题，同时六边形的拼接结构没有多余的应力集中拐角，长期受交变载荷作用时，不容易出现疲劳裂纹扩展的问题。在实际建模过程中，需要注意蜂窝壁之间的连接圆角处理，不能直接做直角相接，否则在3D打印或者模具成型时，直角位置容易出现填充不足、应力集中的问题，通常会在壁板交接位置做0.2-0.5mm的小圆角过渡，既不影响整体结构尺寸，也能提升结构的抗疲劳性能。

　　在安装适配性设计上，这类蜂窝结构的边缘通常会根据安装位置的需求做定位凸台或者卡扣设计，不需要额外增加紧固件就能完成在变压器内部的固定，减少装配工序的同时，也避免了金属紧固件带来的涡流损耗问题。如果是作为散热支撑使用，还需要在蜂窝结构的对应位置预留绕组引线的过孔，过孔边缘同样要做圆滑处理，避免划伤引线的绝缘层。另外需要考虑的是材料匹配问题，用于变压器内部的蜂窝结构通常会选用耐高温、绝缘性能好的工程塑料，比如PA66加玻纤改性材料，或是耐温等级更高的PEEK材料，根据变压器的工作温度等级选择对应材料，避免长期高温下结构出现蠕变变形，导致支撑失效。

　　很多工程师在初次设计这类蜂窝结构时，容易陷入“开孔率越高越好”的误区，实际上开孔率需要结合具体的承载需求、散热需求综合计算，比如作为主支撑结构使用时，开孔率通常控制在60%-70%区间，就能兼顾轻量化与承载能力；如果是作为辅助散热的隔层结构，开孔率可以提升到80%左右，提升空气流通效率。另外还要注意蜂窝结构的排布方向，通常会让蜂窝孔的轴向平行于散热气流的方向，减少气流通过时的阻力，提升散热效率，如果是作为承压支撑使用，则要让蜂窝孔的轴向垂直于承压面，最大化发挥结构的抗压性能。

　　在实际的样机测试环节，这类蜂窝结构需要通过振动测试、高低温循环测试来验证可靠性，振动测试中要检查结构是否出现移位、裂纹，磁芯与绕组的位置是否出现偏移；高低温循环测试中要验证结构在极限温度下是否出现变形、收缩，导致配合间隙变化。相比传统的橡胶缓冲垫，蜂窝结构的使用寿命更长，不会出现橡胶老化、弹性下降的问题，同时在宽温度区间内的性能稳定性更好，更适合在工业级电源变压器这类要求长期可靠运行的设备中使用。
