带扩散器增效结构的三叶风力涡轮设计

　　在分布式风能利用场景中，常规开式风力涡轮受叶尖涡流损失、来流风速波动影响，实际风能捕获效率往往低于理论值，尤其在低风速区域、城郊建筑顶部、偏远离网供电点位，常规涡轮的启动风速要求高，输出功率波动大，难以匹配小型储能、离网负载的稳定供电需求。这款带环形扩散器的三叶风力涡轮，核心设计逻辑是通过外围的环形导流结构约束流场，降低叶尖处的气流绕流损失，同时利用扩散器的渐扩流道特性，在涡轮叶轮入口处形成局部负压区，提升穿过叶轮扫掠面的实际来流风速，在同等自然风况下提升叶轮的转矩输出，降低机组的启动风速阈值。

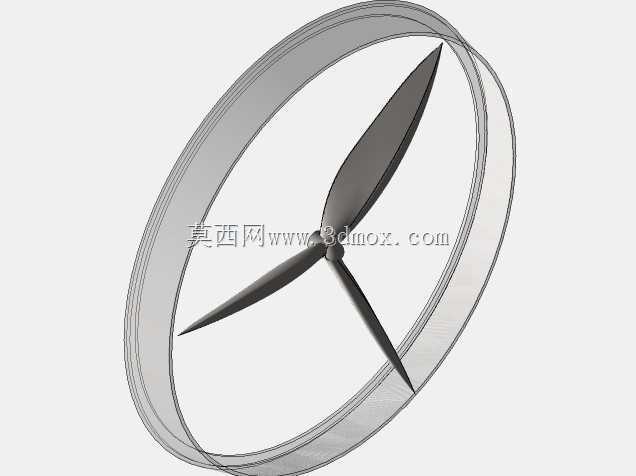

　　从结构组成来看，核心做功部件为三叶式螺旋桨型叶轮，叶片采用翼型截面设计，沿叶展方向做了扭角渐变处理，从叶根到叶尖的安装角逐步减小，匹配不同半径处的线速度差异，让整个叶片展向的攻角都处于合理升阻比区间，避免叶根区域失速、叶尖区域气流分离的问题。叶轮中心为轮毂结构，预留了与发电机输入轴连接的安装接口，接口处做了轴孔配合公差设计，可适配常规小型永磁同步发电机的输出轴尺寸，同时轮毂侧面设置了叶片安装定位槽，保证三个叶片的安装角一致性，避免动平衡偏差带来的机组振动问题。

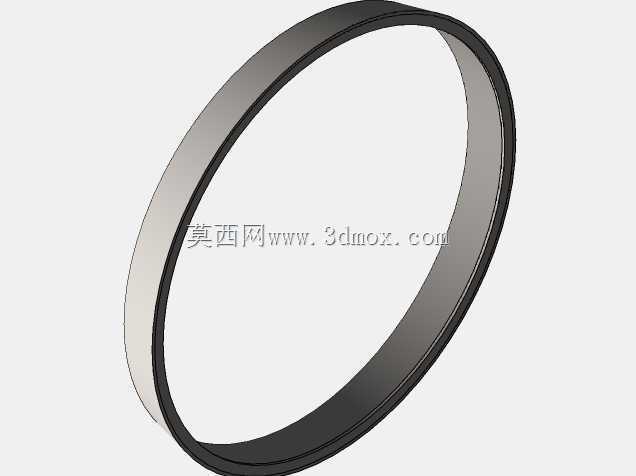

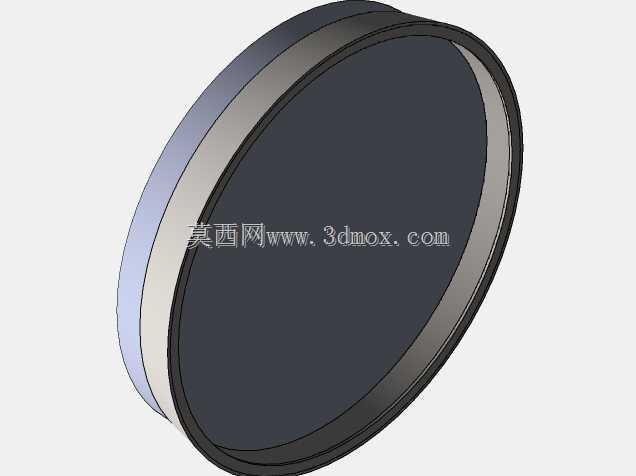

　　外围的环形扩散器是这款设计的核心增效部件，扩散器的截面采用翼型导流构型，内壁面做了光滑过渡处理，入口段做了圆角导边设计，减少来流进入扩散器时的局部阻力损失；扩散器的轴向长度覆盖叶轮的整个扫掠深度，叶轮安装位置处于扩散器流道的收缩段末端、渐扩段起始位置，这个位置的流场加速效果最优，同时扩散器的内壁与叶尖之间预留了合理的径向间隙，既避免叶轮转动时与扩散器内壁发生刮擦，又尽可能减小叶尖间隙带来的泄漏流损失。扩散器的外壁设置了周向的加强筋结构，提升环形结构的整体刚度，避免在强风工况下出现结构共振、形变过大的问题，扩散器的后端预留了与机组尾舵、塔架连接的安装法兰接口，法兰上的安装孔位按照通用小型风力机的安装尺寸设计，可直接适配现有常规小型风力机的塔架连接结构，无需额外做转接件设计。

　　从安装边界来看，整个扩散器增强型涡轮的径向最大尺寸为扩散器的外环直径，相比同功率等级的常规开式叶轮，其扫掠直径更小，在相同安装空间下可以获得更高的功率输出，适合安装在空间受限的建筑屋顶、监控杆顶部、离网通讯基站旁等点位。叶轮的转动部件全部处于扩散器的环形围护结构内部，相比开式叶轮，其运行安全性更高，避免飞鸟、杂物直接撞击转动叶片的风险，同时扩散器的导流作用可以降低叶轮转动时的气动噪声，适合对噪音有要求的居民区、办公区周边的分布式风电点位使用。

　　在设计过程中，针对不同来流角度的工况做了流场匹配优化，扩散器的入口导边可以对偏斜来流起到一定的整流作用，当来流方向与机组轴线存在小角度偏差时，依然可以保证大部分气流顺畅进入扩散器流道驱动叶轮转动，降低了对尾舵对风精度的要求，在紊流度较高的城市建成区风况下，依然可以保持稳定的功率输出。叶片的根部结构做了加厚处理，提升叶片根部的抗弯强度，应对极端强风工况下的载荷冲击，叶片与轮毂的连接采用螺栓锁紧结构，方便后期维护时单独更换受损叶片，无需整体更换叶轮组件。扩散器的结构采用分体式拼接设计，整个环形结构分为四个弧段，各段之间通过法兰螺栓连接，方便运输过程中拆解，降低包装与物流成本，现场安装时无需专用工装即可完成拼接组装，适配偏远地区的现场施工条件。
