小型水平轴风力涡轮发电装置结构设计

　　这套小型水平轴风力涡轮结构，主要面向分布式离网供电场景设计，可适配偏远山区散户供电、户外监测设备辅助供电、小型景观配套供电等多种实际应用场景，区别于大型并网风电机组的高塔筒、长叶片设计，该结构整体尺寸紧凑，安装边界要求低，无需复杂的基建施工即可完成部署，适配普通水泥基座、钢结构支架顶面等多种安装基面。

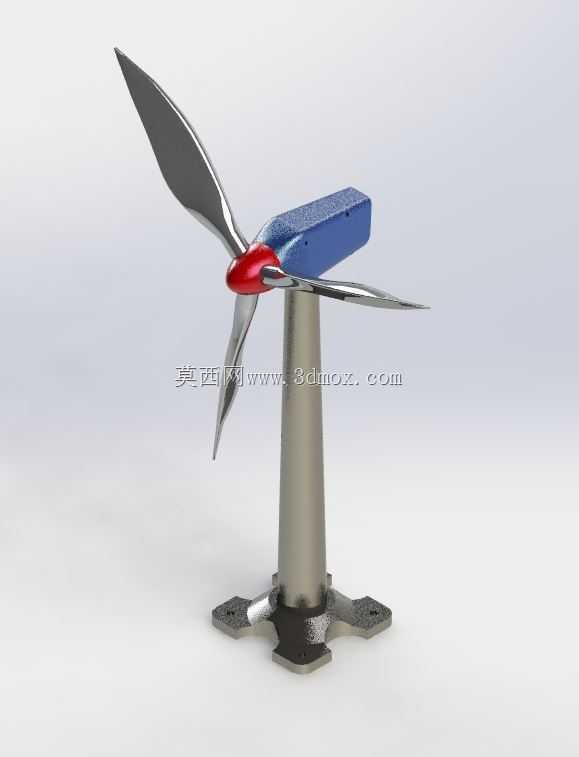

　　从实际功能层面来看，该装置核心作用是将流经叶片的风能通过气动扭矩转化为旋转机械能，再通过机舱内部的传动结构带动发电单元完成电能输出，整体结构分为叶片组件、机舱主体、支撑塔筒、底部安装法兰四个核心部分。叶片采用三叶片布局，翼型选用低风速启动性能优异的高升阻比翼型，叶片前缘做了钝化处理，可降低低风速下的气流分离损失，在每秒2.5米的切入风速下即可启动旋转，适配多数内陆非高风速区域的风能资源条件；叶片与轮毂的连接采用嵌入式螺栓固定结构，可根据实际运维需求单独更换单片叶片，无需拆解整个轮毂组件，降低后期运维的拆解工作量。

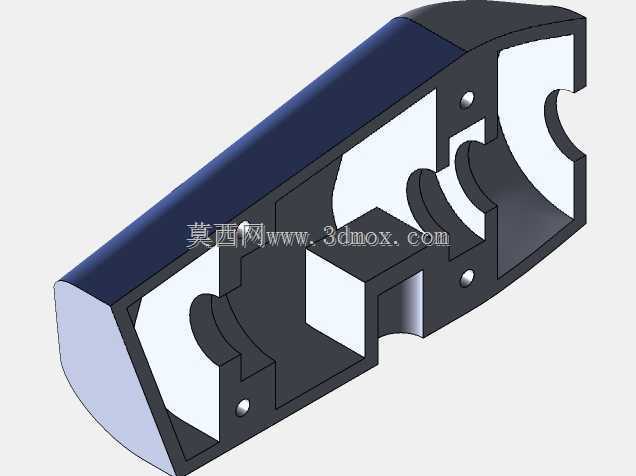

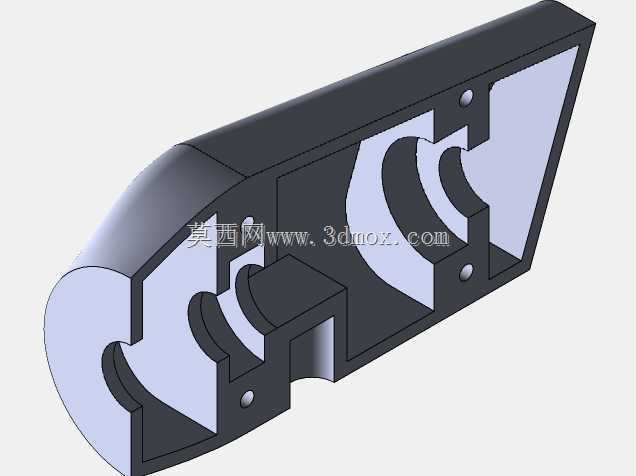

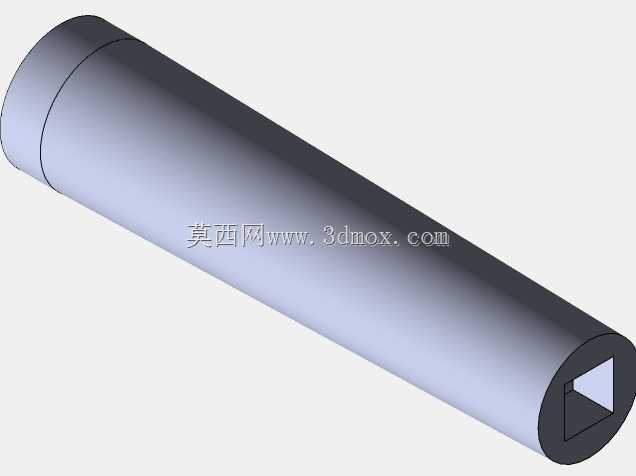

　　机舱主体采用流线型上盖设计，上盖为圆弧过渡的曲面结构，可降低气流经过机舱时的湍流扰动，减少湍流对叶片尾流的干扰，提升风能捕获效率；机舱内部预留了发电模块、整流模块、限速保护机构的安装空间，结构筋位按照载荷传递路径布置，可将叶片传递的气动载荷、自身重力载荷均匀传递到下方塔筒连接位，避免局部应力集中导致的结构疲劳。支撑塔筒采用等径直管结构，上下两端分别设置连接法兰，上端法兰与机舱底座通过周向均布的螺栓连接，下端法兰与底部安装座配合，塔筒的长径比经过优化，既保证足够的支撑刚度，避免叶片旋转时引发塔筒共振，又控制了整体重量，方便单人完成搬运与安装作业。

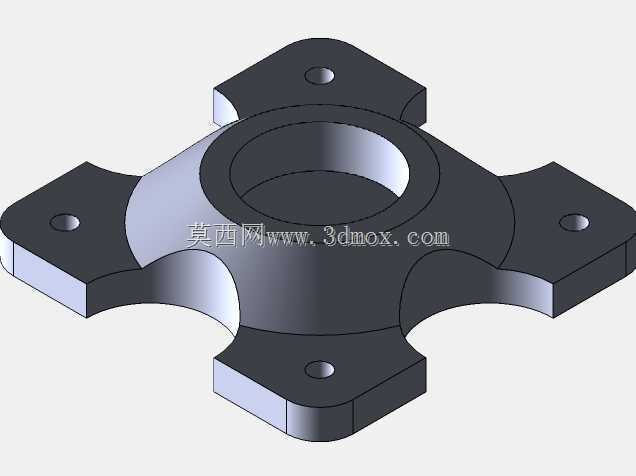

　　底部安装结构采用四脚法兰式设计，四个安装脚向外延伸，每个安装脚预留一个螺栓过孔，可通过膨胀螺栓直接固定在硬化水泥地面，也可通过U型螺栓固定在钢结构支架顶面，安装脚与塔筒主体之间设置了三角形加强筋，可承受极端阵风下的倾覆力矩，保证装置在12级阵风工况下不会出现结构倾覆。设计过程中优先考虑了装配工艺性，所有连接部位均采用标准紧固件连接，无特殊定制的异形连接件，普通维修人员借助常规扳手即可完成全机组装；叶片与轮毂之间设置了定位销结构，装配时可通过定位销快速确定叶片安装角，无需反复调整角度即可保证三个叶片的安装角一致，降低装配误差带来的动平衡问题。

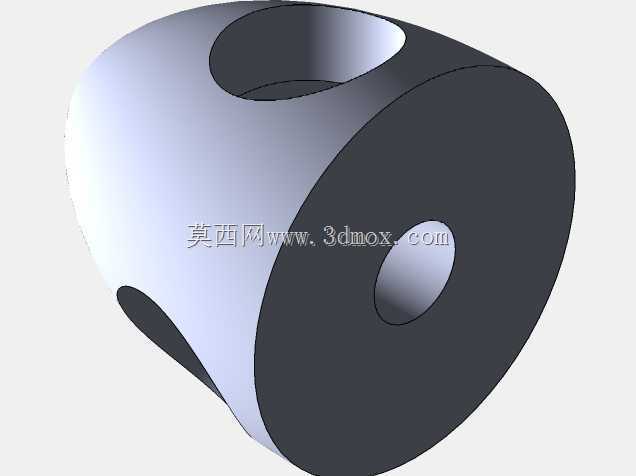

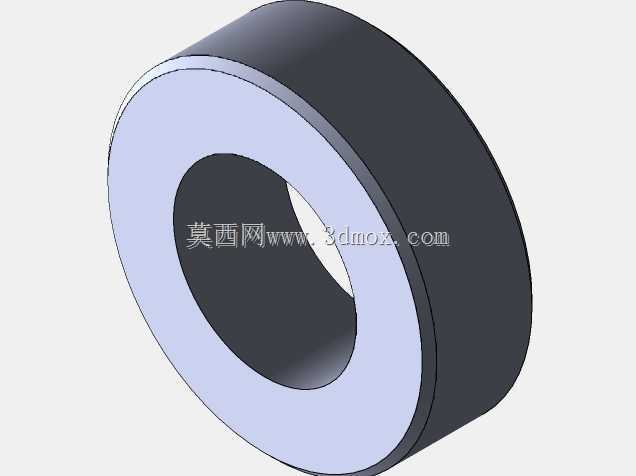

　　从结构细节来看，轮毂与叶片连接位置设置了红色的整流罩，可梳理轮毂位置的气流，减少气流在轮毂处的涡旋损失，同时也起到防雨密封的作用，避免雨水进入轮毂内部的连接轴承位置，延长轴承的使用寿命；机舱尾部做了微翘的尾缘设计，可起到被动对风的作用，在风向变化时，机舱可在尾缘气动力的作用下自动绕塔筒轴线旋转，让叶片始终正对来流方向，无需额外加装复杂的主动对风机构，简化了整体结构复杂度，降低了故障概率。

　　在实际选型应用中，该结构可根据当地的年平均风速参数调整叶片长度与安装角，年平均风速较低的区域可选用更长的叶片提升低风速下的扭矩输出，年平均风速较高的区域可适当缩短叶片长度，降低极端风速下的结构载荷；支撑塔筒的高度也可根据安装现场的遮挡情况调整，当安装现场周边有低矮植被或建筑遮挡时，可更换更长的塔筒提升轮毂高度，避开地面湍流区，提升发电效率。整套结构的所有外露部件均做了圆角过渡处理，无尖锐棱角，避免安装运维过程中出现磕碰划伤，同时也降低了风阻与气动噪音，适合在居民区周边、景区等对噪音有要求的场景部署使用。
