多配置管壳式换热设备三维结构设计

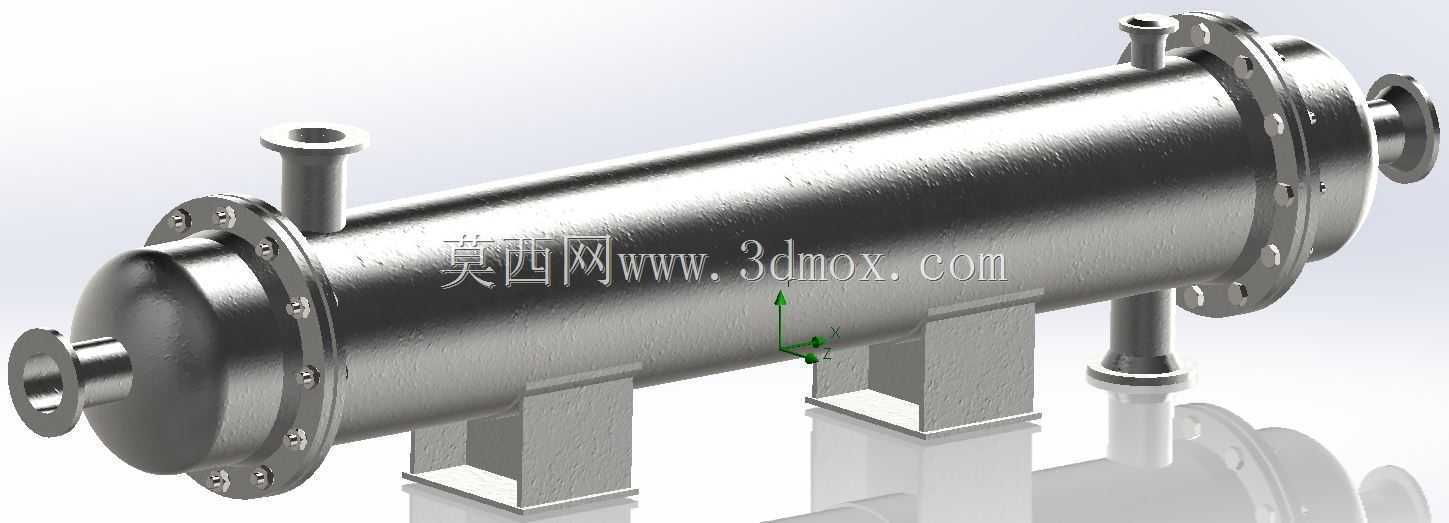

　　在化工、能源、暖通、食品加工等诸多工业场景中，管壳式换热器始终是实现不同流体间热量传递的核心通用设备，这类设备凭借承压能力强、换热效率稳定、适配工况范围广的特点，占据了工业换热设备七成以上的应用份额，不管是工艺介质的冷却冷凝、还是余热回收环节的预热升温，都能见到这类结构的身影。这套三维结构完整还原了管壳式换热器的核心构造，没有做过度的外观简化，从壳程筒体、管板、换热管束、折流隔板到进出口接管、鞍式支座的细节都做了1:1的结构还原，能直接用于结构方案评审、装配干涉校验以及后续的工程图转化工作。

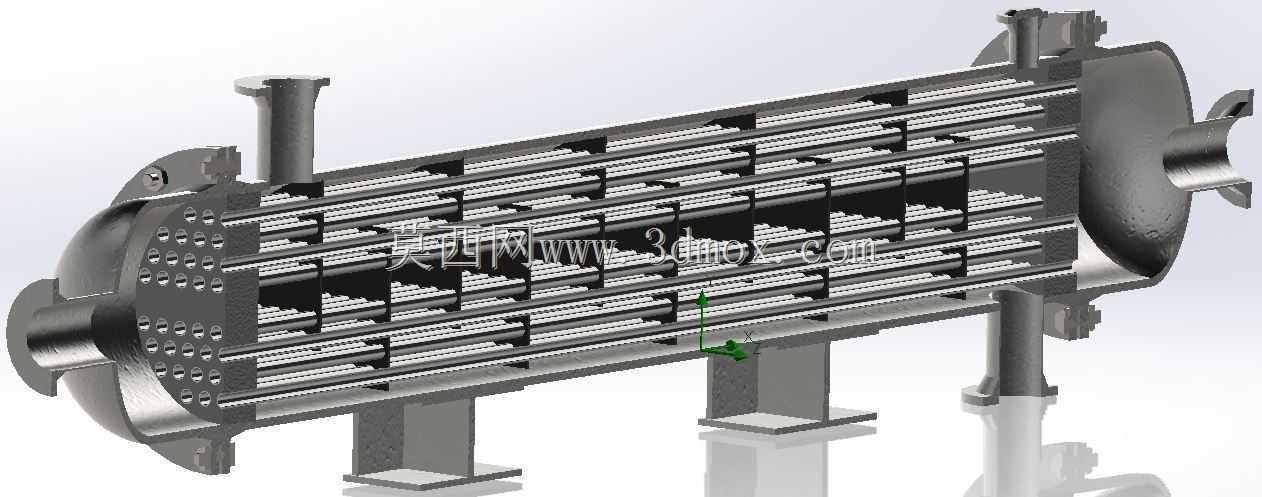

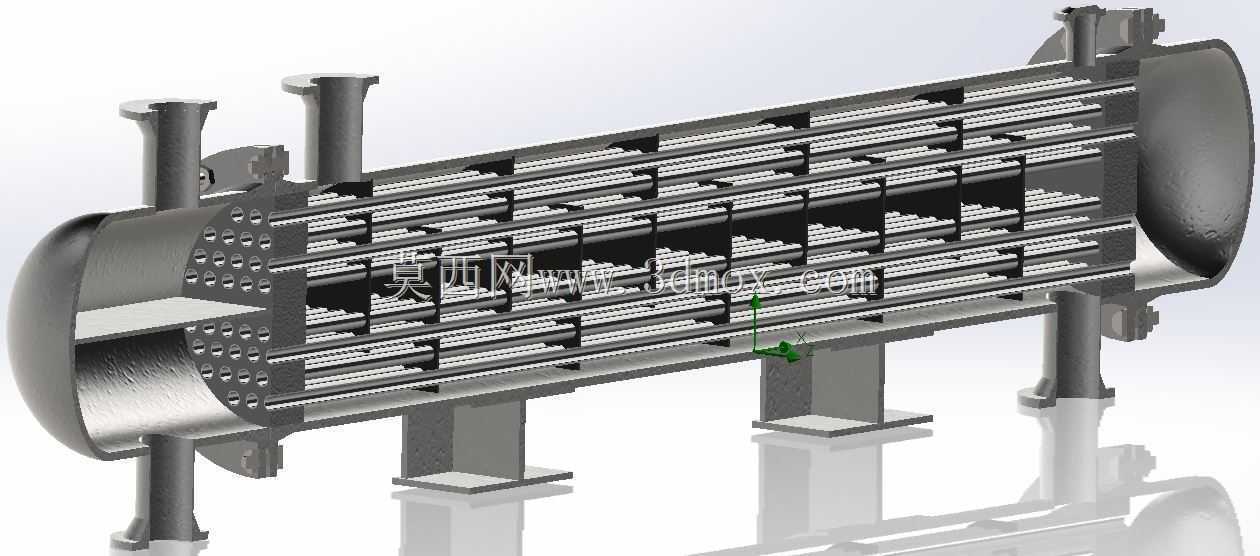

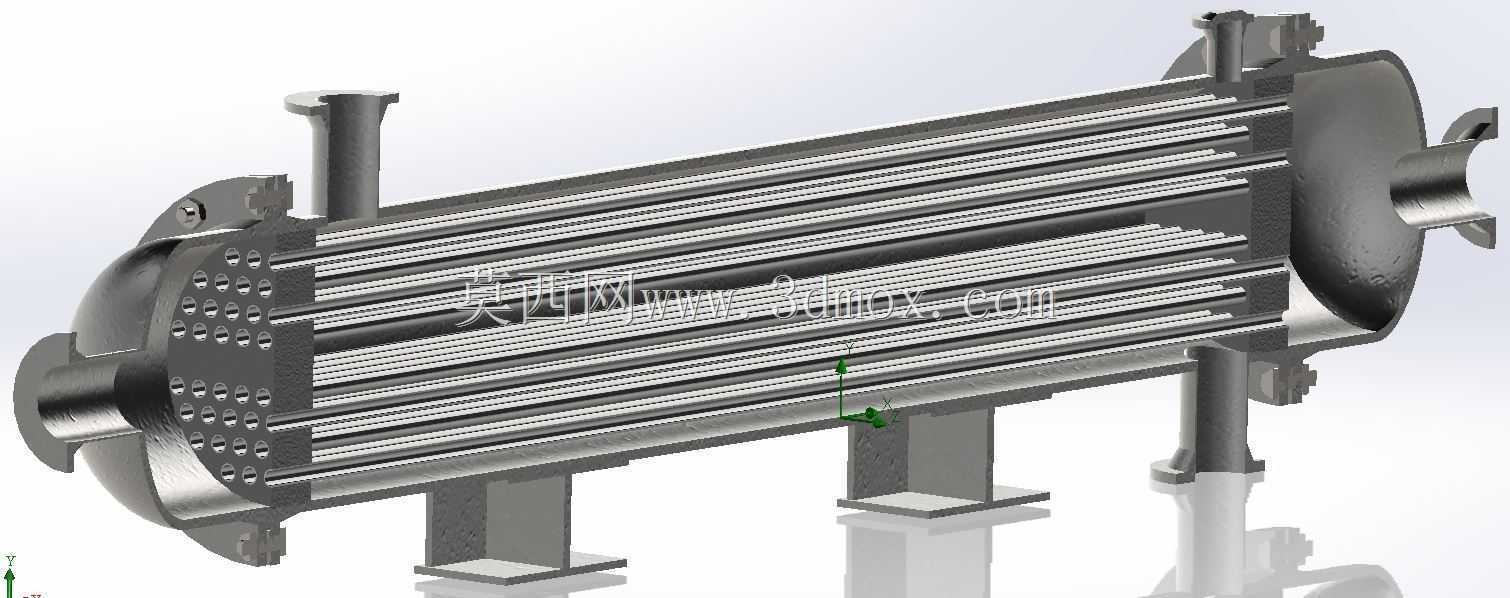

　　设计过程中首先考虑了不同工况的适配需求，做了三种差异化的内部流道配置：单程无隔板的结构适配压降要求极低、流量大的换热场景，流体从一端管箱进入后直穿所有换热管从另一端流出，壳程无额外折流构件，流道通畅阻力小；单程有隔板的结构在壳程增设横向折流隔板，强制壳程流体横向冲刷换热管束，避免流体短路直接从筒体与管束的间隙流走，大幅提升壳程侧的换热系数，适合两侧换热系数差距较大的工况；双程有隔板的结构则在管箱内增设分程隔板，将管束分为两个流程，管程流体先进入一半管束流到另一端管箱后，折返穿过另一半管束回到进口侧管箱流出，在相同筒体长度下能获得更长的管程流道，提升管程流体的流速与换热效率，适合管程换热系数偏低、需要提升管程流速的工况。

　　结构尺寸上，整套换热组件的筒体段有效长度控制在2m，换热管采用规格为d24*1.5mm的标准无缝光管，总计排布64根，核算下来总换热面积约9.2㎡，这个参数区间属于中小处理量的通用换热规格，适配多数中小型工艺线的换热需求。管束排布采用正三角形错排方式，在相同筒径下能排布更多换热管，同时提升壳程流体的湍流程度，管板与换热管的连接采用强度胀加密封焊的结构示意，能同时满足承压与密封要求，避免不同压力的管壳程流体发生串漏。

　　安装边界方面，设备采用双鞍式支座作为支撑结构，固定端支座设置在靠近管程进口的一侧，预留了螺栓长孔来补偿设备运行时的热胀冷缩位移，滑动端支座的底板开有横向长圆孔，避免热应力作用下支座与基础连接部位产生额外载荷。所有进出口接管的法兰密封面都做了凸面结构示意，接管的伸出长度、法兰外径都匹配对应公称压力的管道连接标准，能直接对接工艺管线不需要额外调整接口位置。壳程筒体上设置了排气口与排液口的接口结构，方便设备投产前的排气以及停机检修时的残液排空，管箱上预留了压力表与温度计的接口位置，方便现场运行时的参数监测。

　　建模过程中所有配合关系都按照实际装配逻辑设置，换热管与管板的配合、折流板与拉杆定距管的固定、管箱法兰与壳程法兰的螺栓连接都做了对应的装配约束，能直接做运动仿真验证不同配置下的流体流向逻辑，也可以在此基础上做参数化修改，调整筒体长度、换热管数量、折流板间距来适配不同的换热负荷需求，对于刚接触换热设备设计的从业者来说，这套模型能直观理解管壳式换热器的内部构造与不同配置的适用场景，避免设计时出现结构逻辑错误。
