管壳式卧式热交换器工业换热设备结构

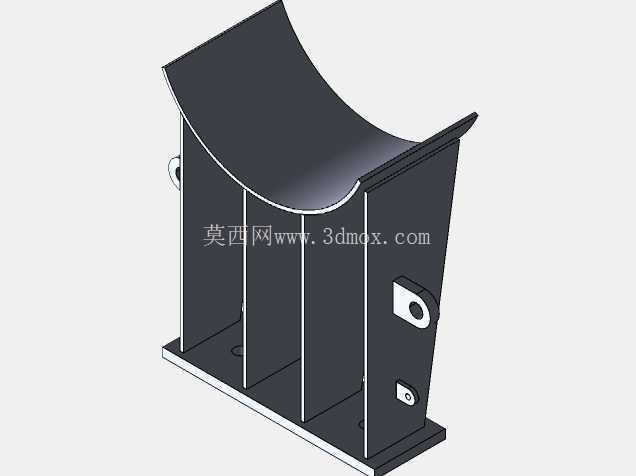

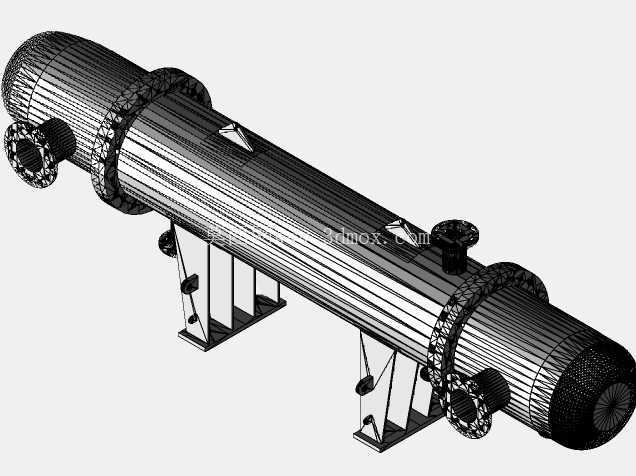

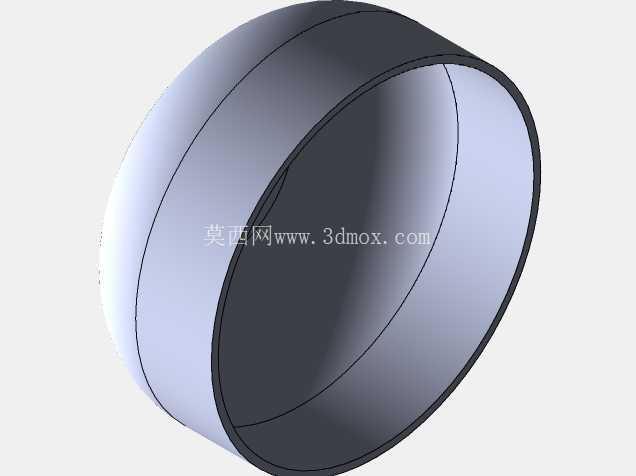

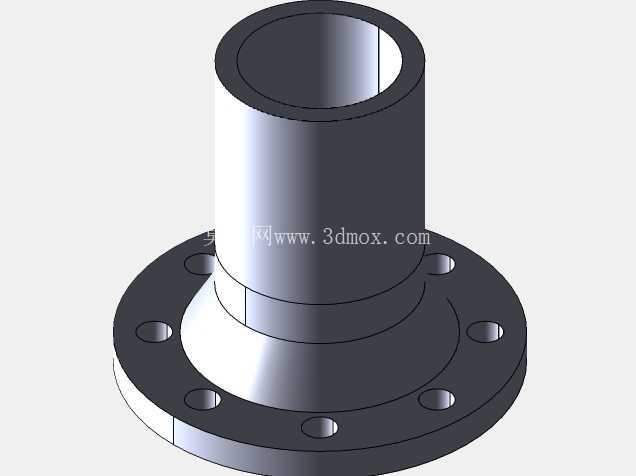

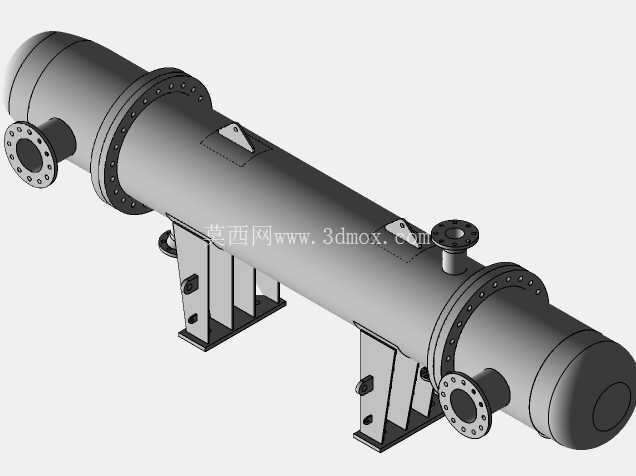

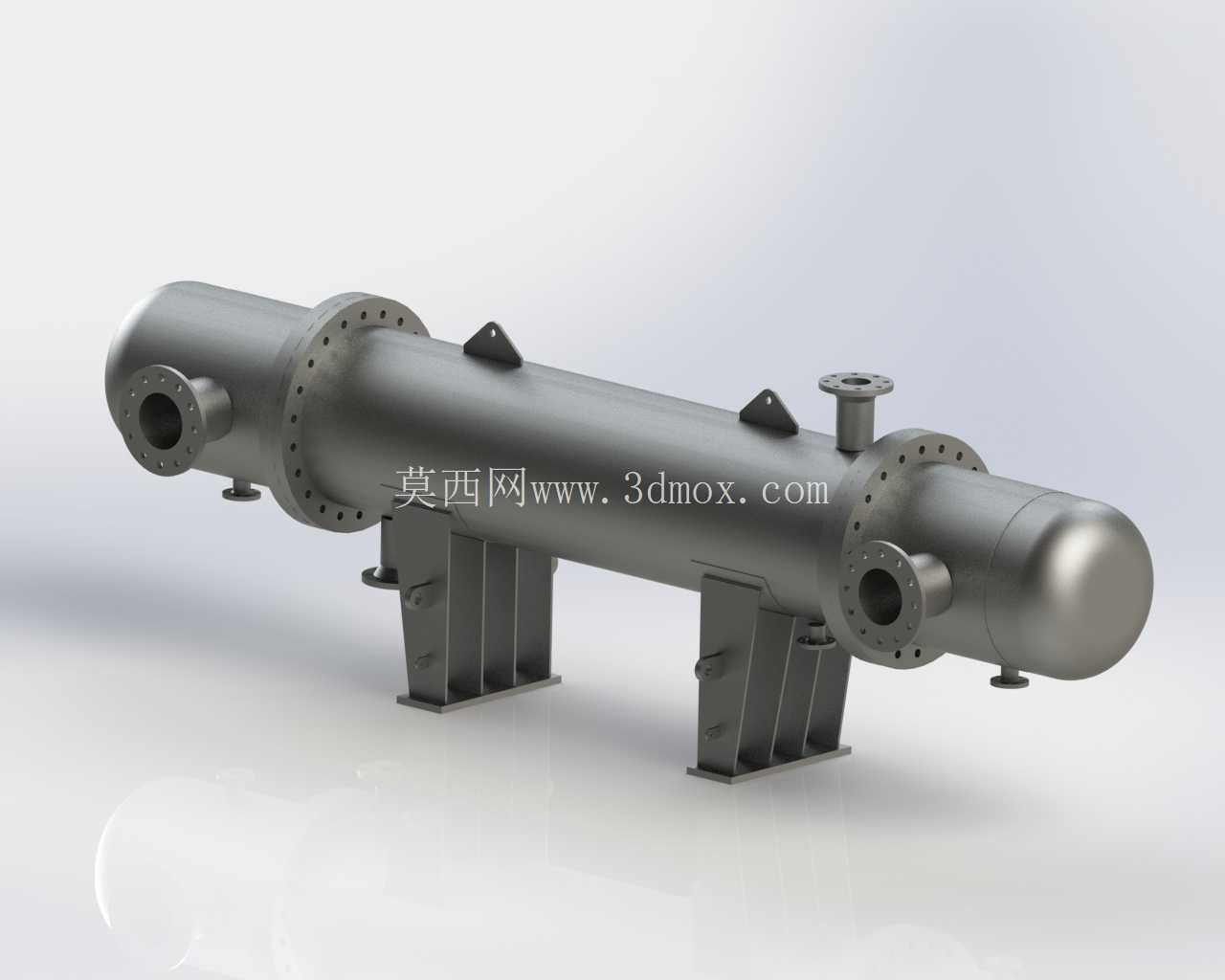

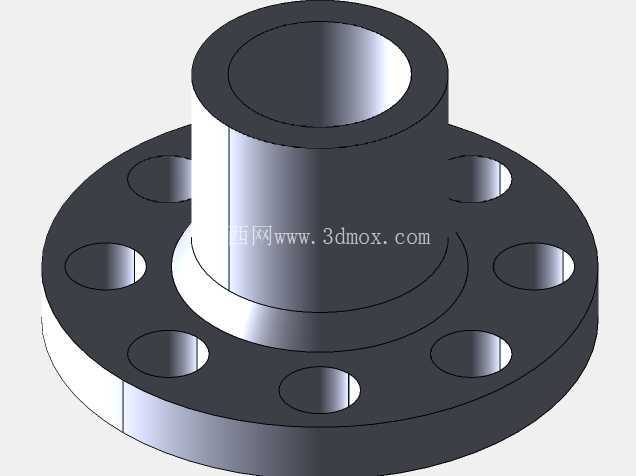

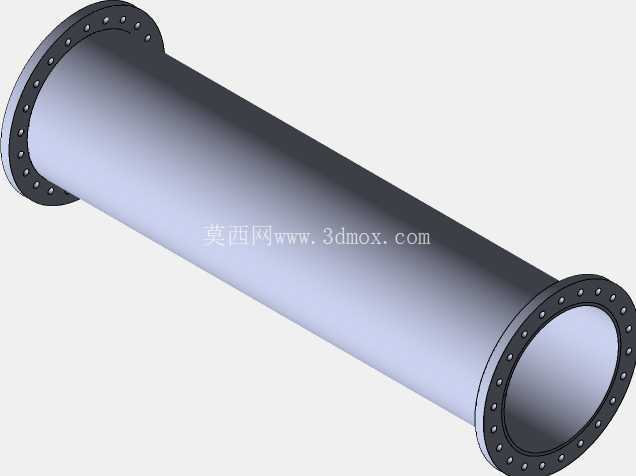

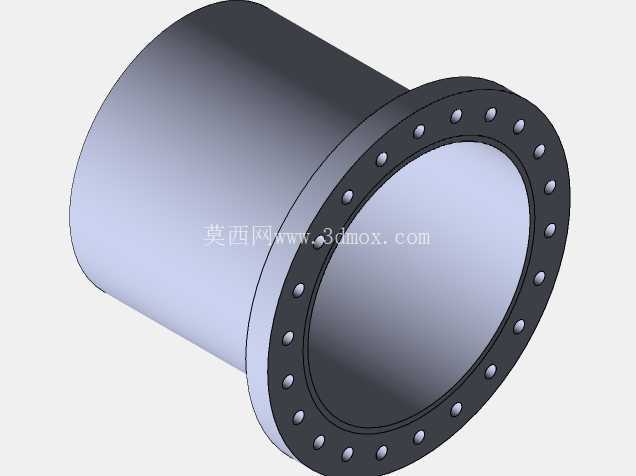

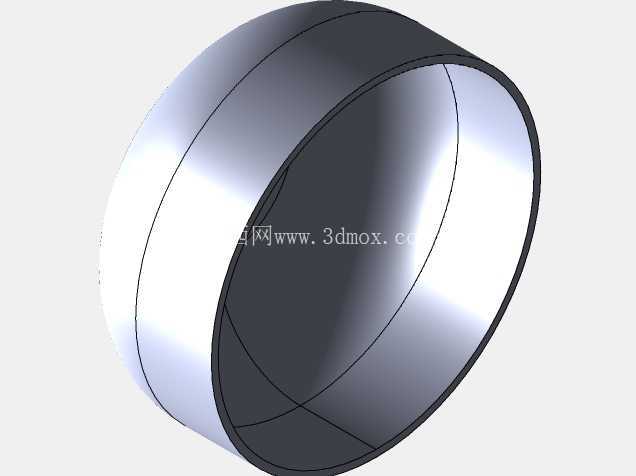

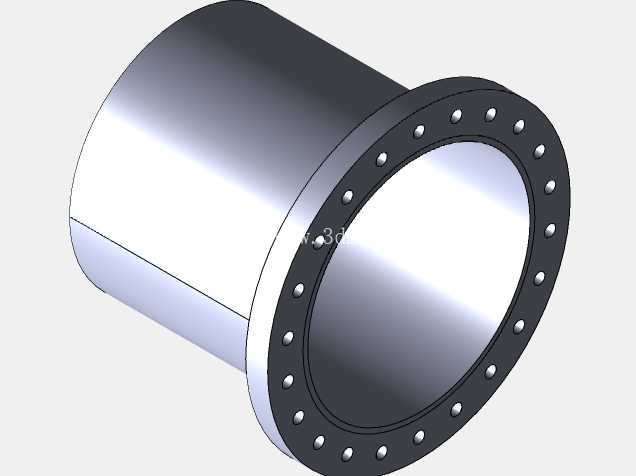

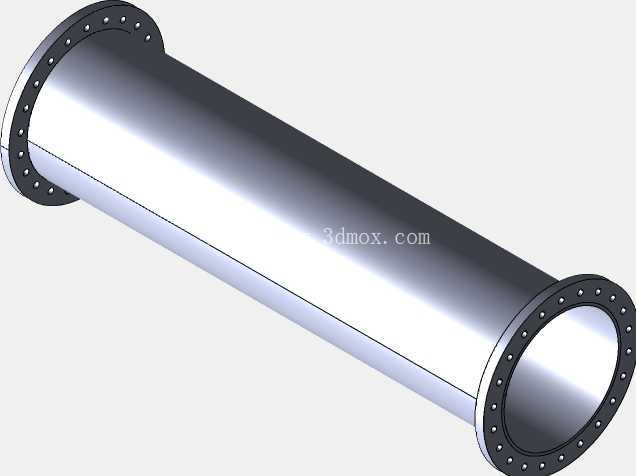

　　在石油炼化、化工生产、集中供热、制冷机组以及工业余热回收系统中，管壳式热交换器是应用占比最高的间壁式换热设备，这款卧式布置的管壳式换热结构，核心是通过封闭壳程与管程的流体通道，让两种温度不同的介质在互不接触的前提下完成热量传递，既可以实现工艺介质的升温、降温需求，也能完成冷凝、蒸发等相变换热工况，适配从低压循环水换热到中高压工艺介质换热的多类场景。从结构设计逻辑来看，这款设备采用卧式鞍式支座支撑，整体为长圆筒形承压壳体，两端分别设置管板与管箱结构，其中一端为可拆式封头结构，方便后期检修时抽出管束清理结垢、更换破损换热管，壳体上的多组法兰接口分别对应壳程介质的进出口、管程介质的进出口，还有顶部的排气接口、底部的排净接口，避免设备投用后壳程积存气阻、管程残留积液影响换热效率。

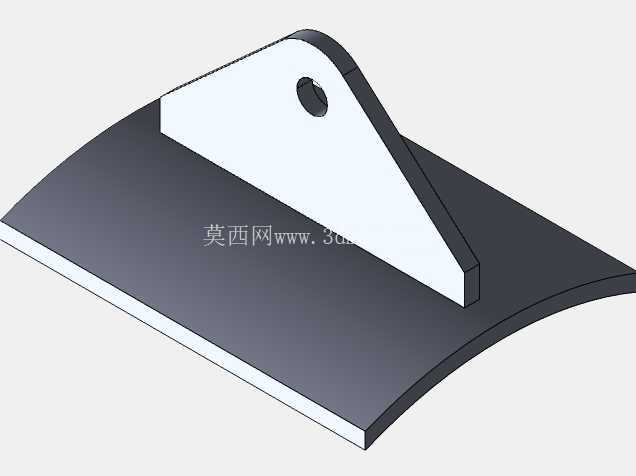

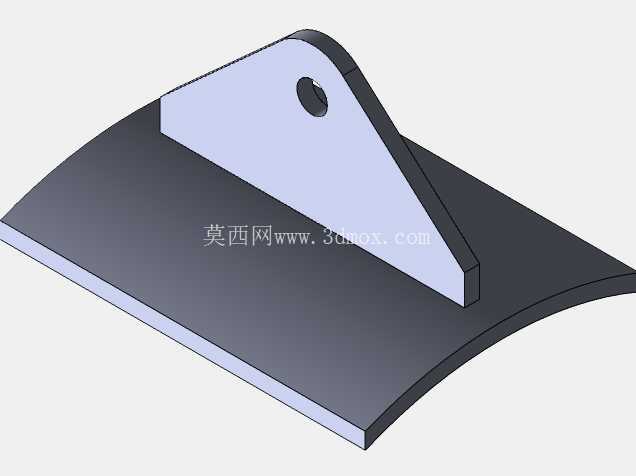

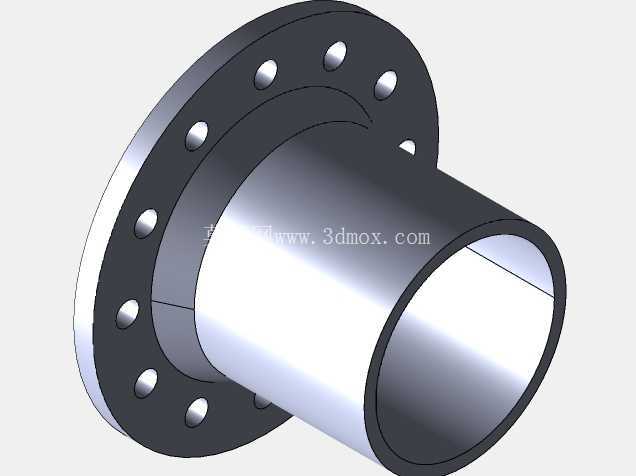

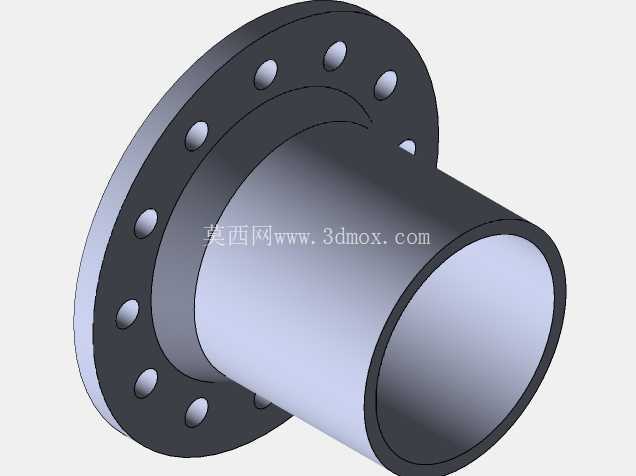

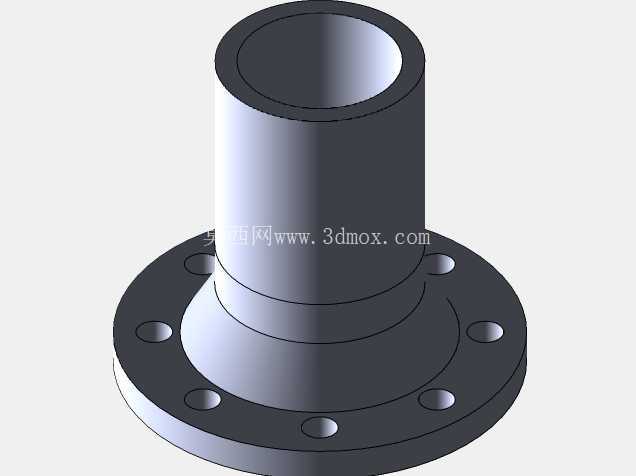

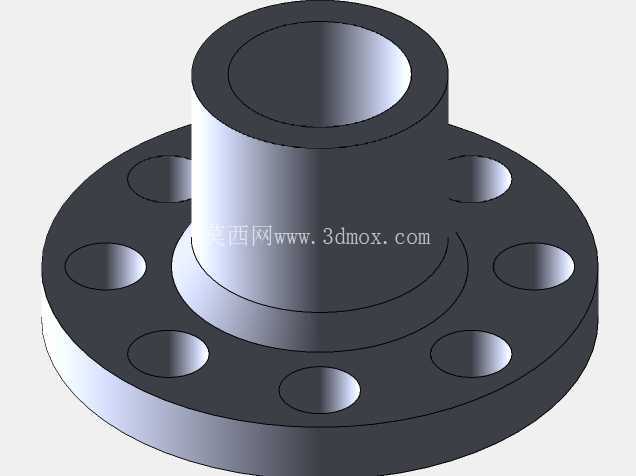

　　设计过程中首先要匹配安装边界的限制，卧式布置的形式相比立式结构，对厂房竖向高度的要求更低，适合安装在车间底层、换热站等层高有限的区域，鞍式支座的间距设置需要结合壳体的挠度计算结果，既要避免跨距过大导致壳体中部变形，也要预留出管道连接、阀门安装的操作空间，设备两端的法兰接口伸出长度，需要匹配对接管道的弯头、阀门安装尺寸，避免现场安装时出现管道干涉。壳体上的两个吊耳结构，是专门为设备吊装转运设计的，吊点位置经过重心核算，确保吊装过程中设备保持水平，不会出现倾斜导致管束移位、密封面磕碰损伤。

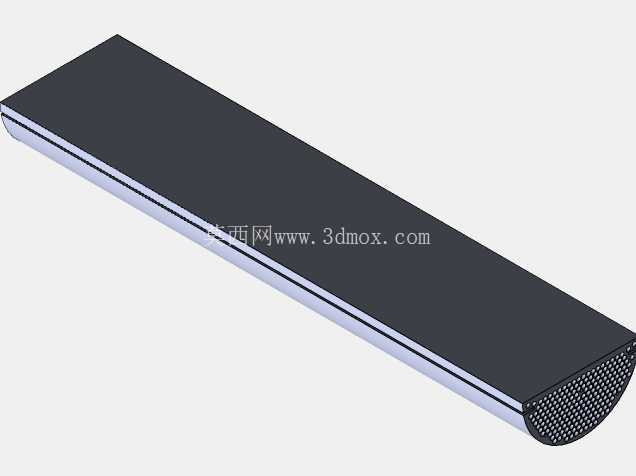

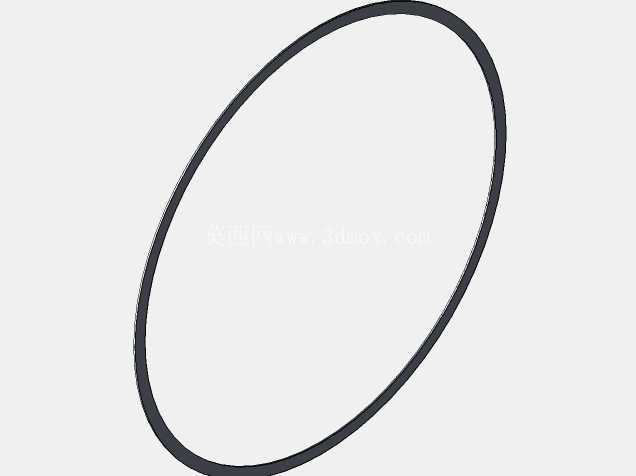

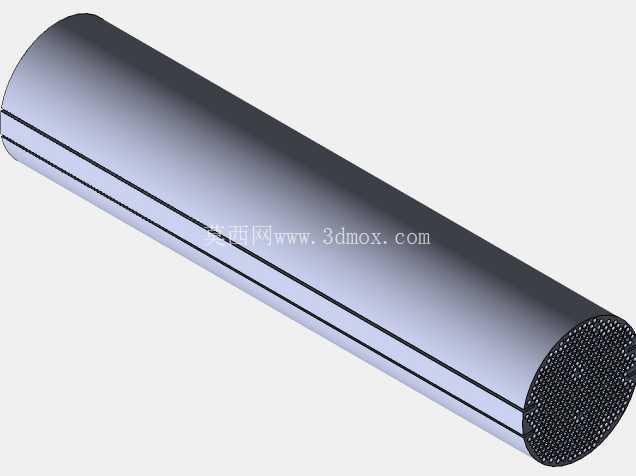

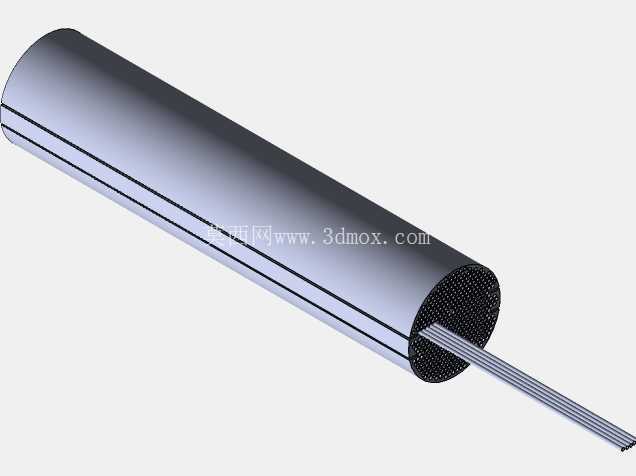

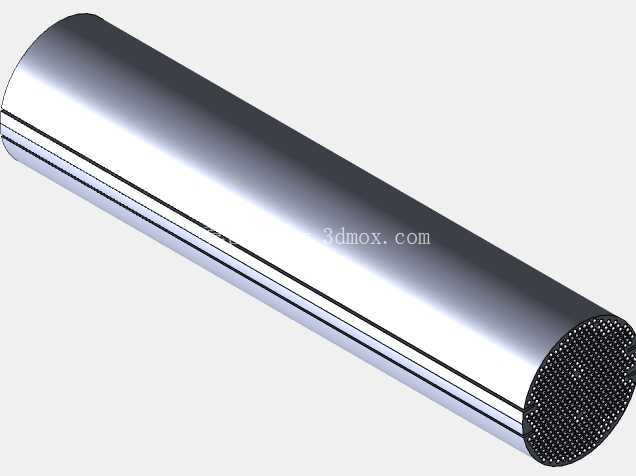

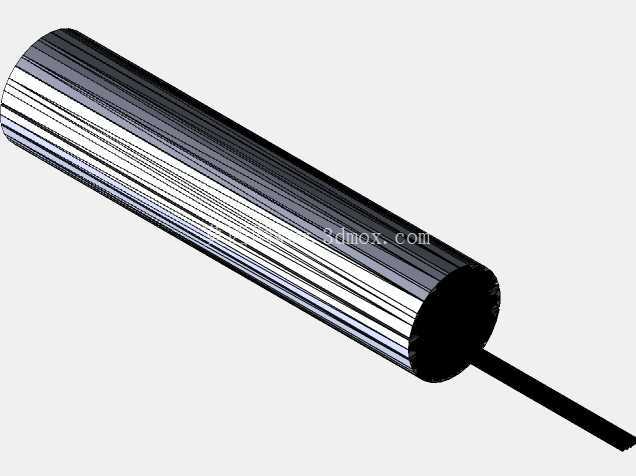

　　换热管束的排布采用正三角形布管方式，在相同壳径下可以获得更大的换热面积，提升单位体积的换热效率，壳程内部设置的折流板，既可以支撑换热管避免长管在流体冲击下产生振动，也能引导壳程介质以折线形式流过管束，提升壳程流体的湍流程度，减少换热管壁的层流底层厚度，降低换热热阻。设备的密封设计是结构可靠性的核心，管板与壳体、管板与管箱的连接法兰采用凹凸面密封形式，适配中压工况下的密封需求，换热管与管板的连接采用强度焊加贴胀的工艺，既保证连接强度，也消除管板与换热管之间的间隙，避免介质串流、间隙腐蚀的问题。

　　在实际选型应用中，这类结构的热交换器可以适配水-水换热、汽-水换热、油-水换热等多种介质组合，壳程和管程的材质可以根据介质的腐蚀特性选择碳钢、不锈钢或者复合材料，比如用于化工腐蚀性介质换热时，接触腐蚀介质的一侧可以采用衬里或者不锈钢材质，非接触侧采用碳钢控制制造成本。设备的安装需要找正水平度，避免壳体倾斜导致壳程介质分布不均，排气口要设置在壳体的最高点位，排净口设置在最低点位，投用前需要按照承压设备要求做水压试验，检查各密封点是否存在泄漏，运行过程中需要控制管程、壳程的压差和升降温速率，避免温差应力过大导致密封失效、换热管变形。相比板式、螺旋板式等其他形式的换热设备，这种管壳式结构的承压能力更强，对介质清洁度的要求更低，即使介质带有少量颗粒杂质，也可以通过定期拆开封头清理管束维持换热效率，使用寿命更长，在连续运行的工业生产场景中维护成本更低。结构建模过程中，需要重点核对各接口的方位、支座的安装尺寸、法兰的压力等级匹配，避免出现建模时接口方位错误导致现场管道无法对接，还要考虑设备保温层的厚度空间，在布置支座、吊耳的时候预留出保温层的安装间隙，避免保温施工时被结构件干涉。
