工业级管壳式换热设备三维结构设计

　　在石油炼化、化工生产、集中供热、制冷循环等工业场景中，管壳式换热器是应用覆盖度最广的间壁式传热设备，这类设备能够在承压工况下实现两种不同温度流体的热量传递，既可以作为工艺系统中的加热器、冷却器使用，也可在冷凝、蒸发工段承担核心换热功能，适配从常压到中高压、从常温到中高温的多类工况需求。

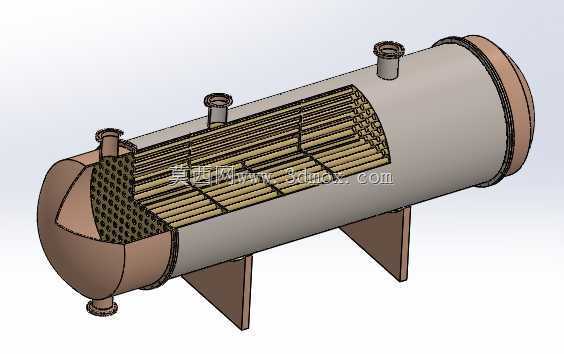

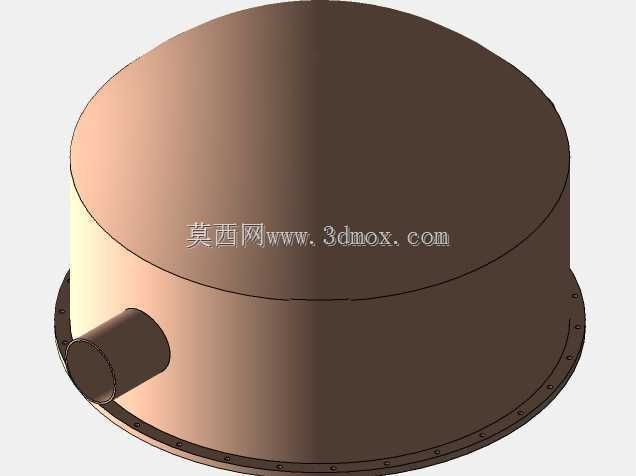

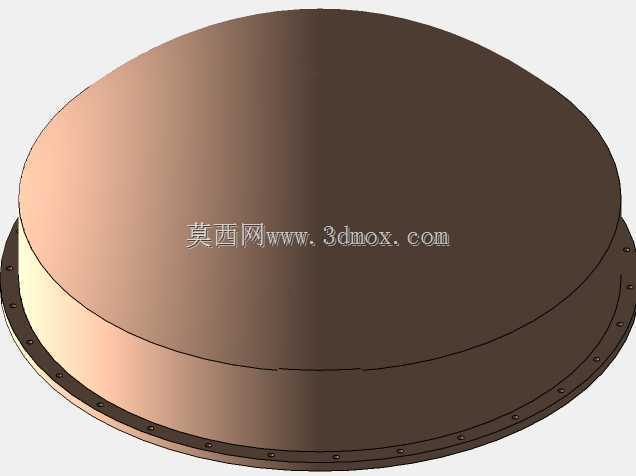

　　本次设计的管壳式换热设备采用固定管板式结构布局，整体为卧式安装形态，主体由圆柱形承压筒体、两端椭圆封头、内部换热管束、管板、折流板、进出口接管以及鞍式支座构成。筒体作为壳程流体的承压腔室，壁厚根据常规1.6MPa设计压力选取，内壁与折流板间隙控制在壳程流体允许的短路流量范围内，避免过多流体未参与管束换热就直接流出壳程。两端管板与筒体、换热管采用焊接加胀接的复合连接形式，既保证壳程与管程之间的密封性能，也能抵消不同温度下换热管与筒体之间的部分热应力，常规工况下无需额外设置膨胀节即可满足使用要求。

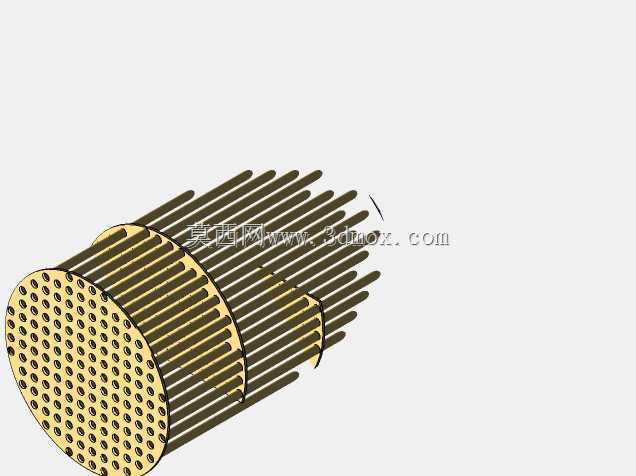

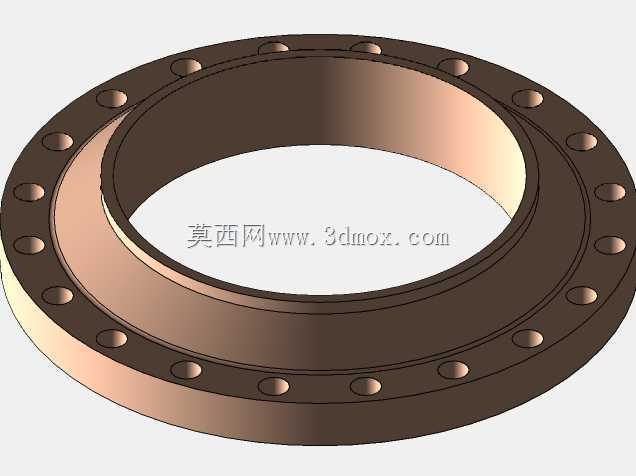

　　换热管束采用正三角形排布方式，相比正方形排布能够在相同筒径下布置更多换热管，提升单位体积内的换热面积，适配清洁度较高、不易结垢的管程流体工况；折流板采用弓形结构，按等间距布置在壳程腔体内，既可以对换热管束形成径向支撑，避免管束在流体冲击下产生振动变形，也能引导壳程流体在筒体内呈S形错流流动，提升壳程流体的湍流程度，降低层流底层热阻，强化整体传热效率。设备共设置四个流体接管，分别布置在两端封头以及筒体上下侧，管程流体从一端封头进入后分流至各换热管内，从另一端封头汇流流出，壳程流体从筒体一侧接管进入，在折流板引导下横向冲刷管束后从另一侧接管流出，两种流体通过换热管壁面完成热量交换，进出口接管均采用标准法兰连接形式，方便现场管路对接安装。

　　安装结构采用两个对称布置的鞍式支座，其中一个为固定支座，另一个为滑动支座，滑动支座底板预留长条形安装孔，能够适配设备运行过程中因温度变化产生的轴向热伸长，避免热应力累积造成结构变形或焊缝开裂。支座高度根据现场管路底部操作空间要求设置，保证筒体底部与安装基础之间留有足够的排污、检修空间，设备整体重心位于两个支座的支撑范围内，卧式安装状态下稳定性充足，无需额外设置辅助支撑结构。

　　从设计逻辑来看，该结构优先平衡了换热效率、制造成本与维护难度，固定管板结构相比浮头式、U形管式换热器结构更简单，相同换热面积下耗材用量更低，密封点更少，能够有效降低设备制造与后期运维成本；针对管壳程流体温差不大的工况，该结构的可靠性优势十分明显，建模过程中对管板与管束连接位置、折流板管孔间隙、接管与筒体焊接位置均做了细节还原，能够直接用于设备结构演示、装配工艺验证以及选型方案沟通，也可作为同类型换热设备改型设计的基础模型，帮助设计人员快速调整筒径、管束长度、接管位置等参数，匹配不同工况下的换热面积与压降要求。

　　实际选型应用中，该结构可根据换热介质的腐蚀特性调整筒体、换热管材质，针对易结垢的管程介质可将管束排布调整为正方形形式，方便后期通过机械方式清理管内壁污垢；壳程若走易结垢介质，可适当增大折流板间距，降低壳程流阻同时减少污垢沉积概率。模型还原了设备的所有外部装配关系与内部核心结构，剖切展示区域清晰呈现了管束排布、折流板安装位置以及管板连接形式，能够直观展现设备内部的流体流动路径与传热核心区域，帮助刚接触换热设备的设计人员快速理解管壳式换热器的工作原理与结构组成，也可用于生产车间的装配指导、运维人员的结构培训场景。
