直柄麻花钻切削刀具结构设计

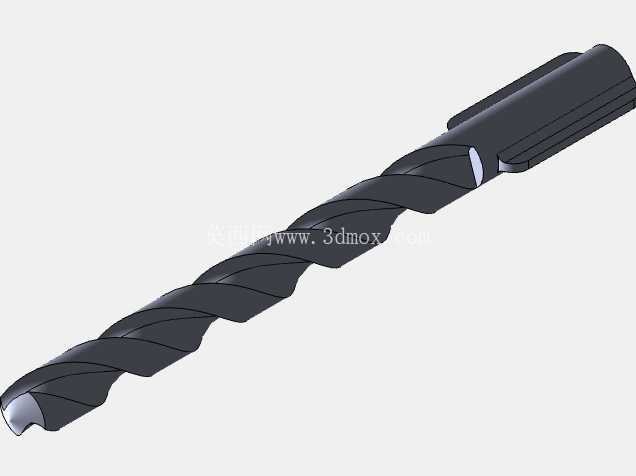

　　这款直柄麻花钻是金属切削加工场景中应用极为广泛的孔加工刀具，日常在普通台式钻床、立式加工中心、手持电钻、摇臂钻床以及数控铣削设备上都能见到同结构刀具的身影，主要承担碳钢、合金钢、铝合金、铜件以及工程塑料等实体工件的通孔、盲孔钻削工序，是机加工车间、钣金装配工位、模具修配现场、五金维修作坊里消耗量最大的通用刀具品类之一。

　　从实际使用逻辑来看，刀具的功能分区完全围绕钻削工况的受力与排屑需求排布：前端切削部分承担核心钻削任务，两条主切削刃在工件表面逐步切入材料，横刃负责初始定心，避免钻孔起步阶段出现滑移跑偏；钻身部分加工出两条连续螺旋升角的排屑槽，钻削过程中产生的带状切屑会顺着螺旋槽的导向持续向外排出，避免切屑卡在孔壁与刀体之间造成孔壁划伤、刀具过热卡滞；尾部的直柄夹持段为等直径圆柱结构，可直接装入钻夹头内完成锁紧固定，夹持接触面积均匀，换装时无需复杂对刀操作，适配市面上绝大多数标准规格钻夹头的夹持范围。

　　建模过程中首先要敲定的是整体尺寸边界：刀体总长度需要匹配常规钻削深度需求，柄部直径与钻身工作段直径保持一致，属于典型直柄麻花钻的尺寸特征，不需要额外做锥柄过渡结构，夹持段的长度预留出足够的夹头咬合距离，避免设备高速旋转时出现刀具打滑、窜动的问题。螺旋槽的建模是整个结构的核心难点，不能简单用拉伸切除生成直槽，需要按照标准麻花钻的螺旋升角参数生成螺旋引导线，再沿引导线扫描切除出光滑的槽型曲面，槽底的圆弧过渡要保证足够的刀体壁厚，兼顾排屑空间和刀体抗扭强度——如果槽型过深，刀体核心直径偏小，钻削时遇到大进给负载很容易出现扭断失效；如果槽型过浅，切屑无法顺畅排出，会在孔内反复挤压造成切削阻力陡增。

　　切削端的结构处理同样贴合实际加工要求，两条主切削刃需要做出合理的顶角角度，针对常见钢材加工的通用钻头顶角通常取118度左右，刃口处保留合适的后角，避免刀具后刀面与已加工孔壁发生剧烈摩擦，同时横刃部分做合理的修磨预留，既保证初始定心的稳定性，又不会因为横刃过长导致轴向进给力过大。刀体的棱边部分也就是钻头的刃带，沿螺旋槽外侧保留窄条圆柱支撑面，钻削过程中刃带与孔壁轻微接触，起到导向支撑作用，保证钻出的孔直线度符合公差要求，同时减少刀体与孔壁的大面积摩擦，降低钻削发热。

　　从装配适配的角度考量，这款直柄结构的钻头不需要配套过渡套，夹持柄的圆柱面公差按照h6级精度控制即可，装入钻夹头后三爪均匀抱紧柄部，动平衡表现稳定，在常规数千转的转速区间内不会出现明显偏摆。和锥柄钻头相比，直柄款式的换装速度更快，适合小批量多工序的频繁换刀场景，小直径规格的钻头几乎全部采用直柄结构，加工成本更低，备件替换也更加便捷。

　　结构细节上还特意在柄部末端做了微小倒角，装入钻夹头时不会刮伤夹头内孔，螺旋槽的首尾位置都做了圆滑过渡，避免应力集中在槽根位置，在反复承受扭转载荷的工况下降低断裂风险。整个模型完整还原了麻花钻从切削端、排屑螺旋段到夹持柄的全部几何特征，结构参数完全贴合实际量产刀具的设计规范，可直接用于刀具结构教学、加工工位装配模拟、钻削工装布局校核等场景，能直观呈现标准孔加工刀具的设计逻辑与工程特性。
