模数2减速比0.5双齿轮传动小齿轮箱

　　在小型传动系统的设计选型中，这类结构极简的小齿轮箱往往能适配很多对安装空间要求严苛、传动负载不大的工况，比如小型输送线的动力端、桌面级自动化设备的进给单元、小型实验台的转速匹配模块，都能看到这类单级齿轮传动结构的身影。不同于多级减速箱的复杂结构，这款齿轮箱仅采用两个模数为2的圆柱直齿轮完成动力传递，减速比设定为0.5，本质是增速传动结构，能够将输入轴的转速按照固定比例提升后从输出轴输出，匹配需要高转速低扭矩输出的末端执行机构需求。

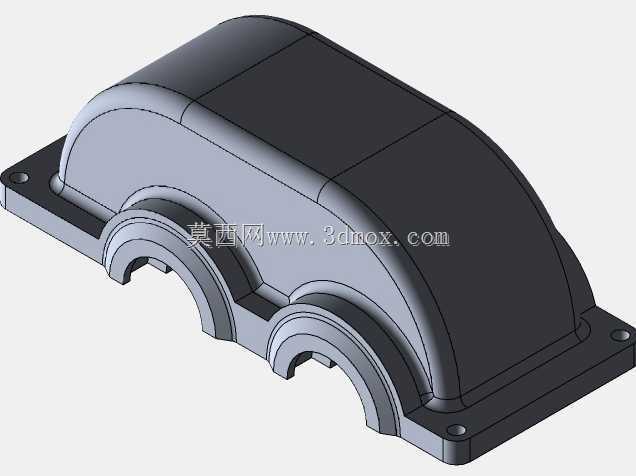

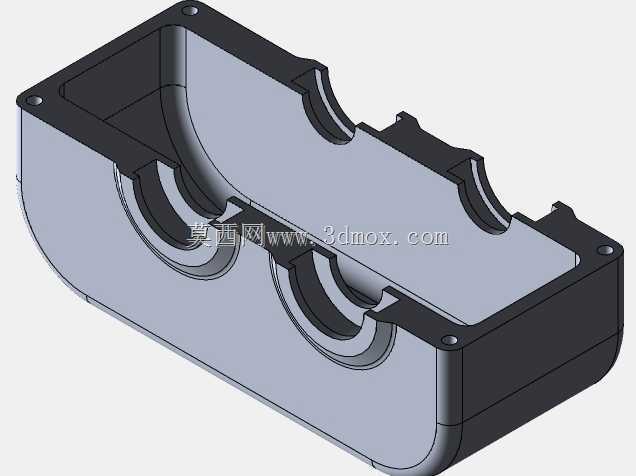

　　从设计思路来看，这款齿轮箱走的是极简实用路线，没有多余的冗余结构，箱体采用剖分式设计，上下箱体通过四个角位的螺栓完成紧固连接，既保证了箱体的装配精度，也方便后期对齿轮啮合间隙进行调整、对内部传动件进行维护。齿轮参数选择模数2的直齿圆柱齿轮，是综合考虑了小型传动场景的负载能力、加工难度、啮合噪音等多方面因素：模数2的齿轮齿厚足够应对常规小型设备的传动扭矩，不会出现断齿风险，同时直齿结构加工成本低，装配时不需要额外调整轴向错位量，对安装精度的容错率更高，非常适合批量应用在低成本小型传动设备上。

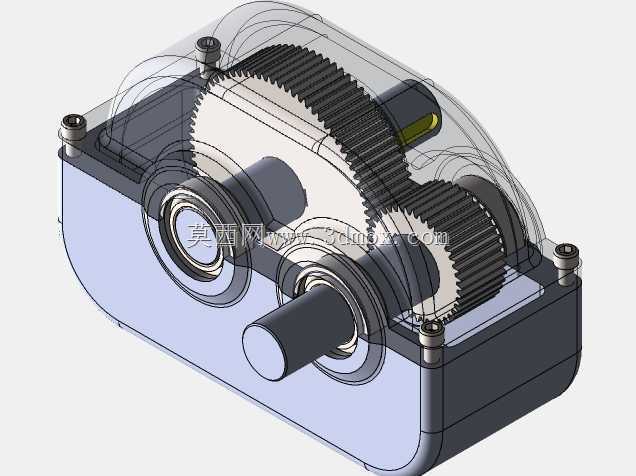

　　安装边界方面，这款齿轮箱的输入输出轴采用平行轴布局，两个轴的中心距由两个齿轮的分度圆直径直接决定，因为是单级传动，中心距尺寸紧凑，箱体的整体外形轮廓方正，没有突出的额外结构，安装时可以直接通过箱体底部的平面或者侧面的安装孔位完成固定，不需要预留太大的周边操作空间。箱体的上半部分采用透明可视化设计，在实际应用中可以直接观察内部齿轮的啮合状态、润滑脂的留存情况，不用拆开箱体就能判断传动件的磨损状态，大幅降低日常巡检的工作量。

　　实际使用过程中，这类单级齿轮箱的传动效率很高，因为只有一对齿轮啮合，功率损耗远低于多级减速结构，适合对传动效率有要求的小型动力传输场景。齿轮与轴的连接采用平键周向固定，能够保证扭矩传递的可靠性，轴端与箱体的配合位置设置有轴承支撑，既可以降低轴转动时的摩擦阻力，也能承受一定的径向负载，避免轴在传动过程中出现挠曲变形，影响齿轮的正常啮合。需要注意的是，因为减速比小于1，这款齿轮箱是增速传动，输出端的扭矩会比输入端小，选型时需要核算末端负载的扭矩需求，避免出现带不动负载的情况，同时因为是直齿轮传动，高速运转时的啮合噪音会比斜齿轮结构稍大，不适合对噪音控制要求极高的静音场景，但在常规工业小型设备、教学实验装置、DIY传动机构中，这种结构的可靠性和易维护性优势非常明显。

　　从建模逻辑来看，这款齿轮箱的三维模型完整还原了所有装配细节，包括螺栓的安装位置、轴承的配合间隙、齿轮的齿形参数、箱体的剖分面结构，在做设备整体装配时，可以直接导入模型进行干涉检查，提前验证齿轮箱与周边安装结构的位置匹配度，不需要重新测绘建模，能够大幅缩短小型传动设备的设计周期。模型中齿轮的啮合位置按照实际装配状态做了配合约束，转动输入轴时可以模拟真实的传动效果，方便做运动仿真验证传动比是否符合设计要求，也能直观检查齿轮啮合过程中是否存在齿面干涉的问题。
