内啮合行星轮组传动结构三维建模

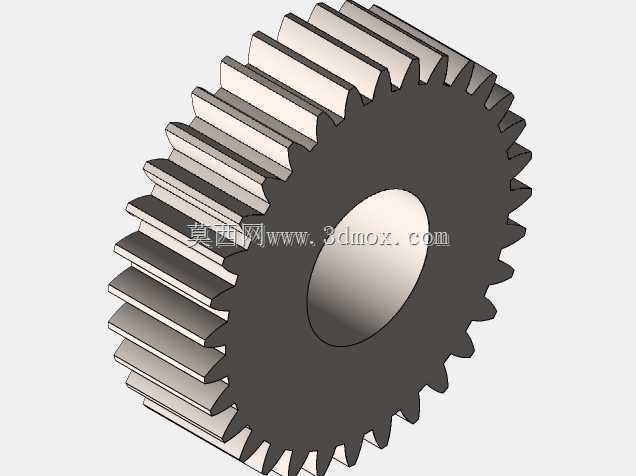

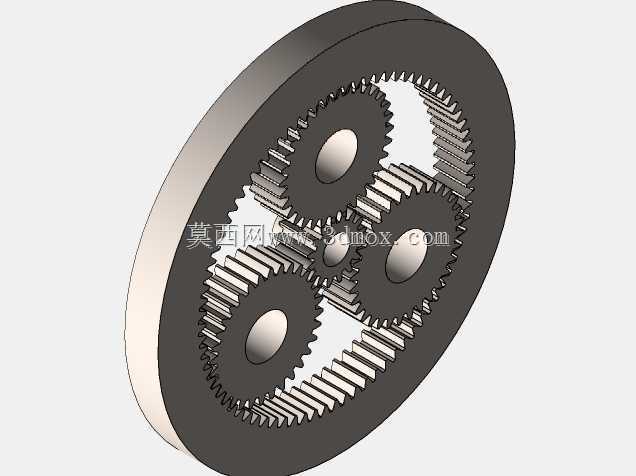

　　这套行星齿轮传动结构的建模，是针对小空间大传动比需求做的练习方案，日常做传动选型时，这类结构最常出现在伺服进给机构、小型减速单元、精密传动模组里，相比平行轴直齿传动，同减速比下它的径向尺寸能压缩40%以上，适合安装空间局促、对输出扭矩密度要求高的工位。建模时先从啮合参数匹配入手，内齿圈的齿顶圆、齿根圆与三个行星轮的啮合侧隙控制在0.02-0.05mm区间，避免运转卡滞同时控制回程误差，太阳轮居中布置，三个行星轮沿内齿圈周向120°均布，行星轮的安装轴孔预留了轴承装配位，孔壁做了定位台阶，实际装配时可以直接压入深沟球轴承，不需要额外做轴套定位。

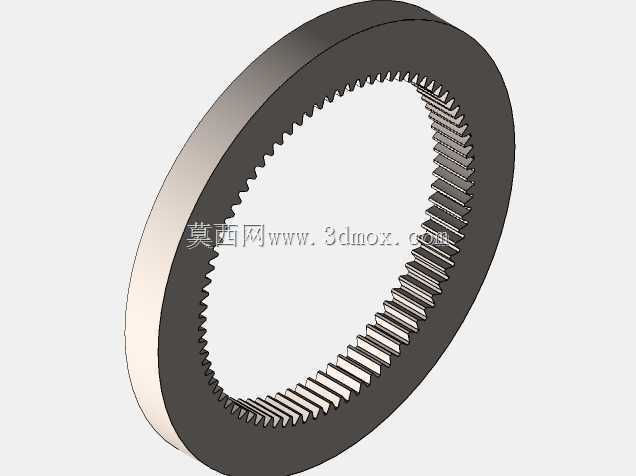

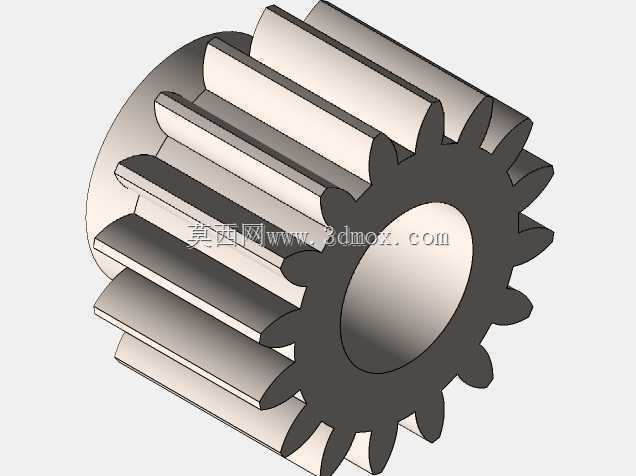

　　很多新手做行星轮建模时容易忽略均载设计，这套结构里三个行星轮的中心距公差严格按IT6级控制，太阳轮采用浮动安装的设计思路，没有做刚性固定，运转时可以自动微调位置补偿加工误差，避免单个行星轮受力过载打齿。从安装边界来看，内齿圈的外圆是光面设计，外径尺寸适配常规60系列伺服电机的安装法兰，轴向厚度控制在32mm，输入端太阳轮的轴径做了8mm的标准尺寸，带2mm宽的键槽，可以直接连电机输出轴，输出端可以通过行星架连接负载，行星架的安装孔位按通用40mm孔距做了布置，不需要额外做转接板就能适配多数自动化线的工装接口。

　　实际应用中这类行星结构的传动效率能达到97%以上，单级减速比可以做到3-10的区间，三个行星轮同时分担负载，单齿承受的啮合力比平行轴结构小很多，相同模数下能传递的扭矩提升2倍以上，适合频繁正反转的传动场景，比如自动化设备的转台分度、小型输送线的驱动单元、电动执行器的减速段。建模过程中齿形是按标准渐开线圆柱直齿生成的，齿顶修缘量取0.1m，避免高速啮合时的齿顶干涉，内齿圈的齿根做了0.2mm的圆角过渡，减少应力集中，长期受交变载荷时不容易出现齿根断裂的问题。

　　很多人做行星轮装配时容易出现干涉，这套模型在装配阶段就做了动态干涉检查，行星轮公转和自转过程中，相邻行星轮的齿顶间隙保持在1.5mm以上，不会出现轮齿碰撞的问题，内齿圈的端面做了2mm的止口，方便和端盖定位装配，端盖安装孔沿周向均布6个M4的螺纹孔，锁紧后可以限制行星架的轴向窜动，轴向窜动量控制在0.1mm以内，保证传动精度。这类结构日常维护也比较方便，因为是直齿设计，装配时不需要调整螺旋角对位，拆解后重新装配也不会影响啮合精度，适合批量生产的小型传动设备，在3C自动化、小型包装机械、医疗检测设备的传动单元里，这类结构的应用占比逐年提升，主要就是看中它体积小、扭矩大、回程间隙小的优势。建模时特意把每个零件的建模参数做了全关联，修改模数、齿数、齿宽参数时，所有配合的零件能自动更新尺寸，不用逐个调整，后续做同系列不同参数的行星减速结构时，只需要修改基础参数就能快速生成新的模型，能大幅提升设计效率。另外考虑到实际加工的工艺性，内齿圈的内齿加工可以采用插齿工艺，外圆和端面可以一次车削成型，行星轮和太阳轮采用滚齿加工就能达到精度要求，不需要特殊的定制刀具，加工成本可控，适合中小批量的生产场景。
