双耳环铰接式液压油缸结构设计

　　在工程机械、农业装备、工业自动化生产线的液压传动系统中，这类双耳环铰接式油缸是承担直线往复动力输出的核心执行部件，区别于法兰安装、脚座安装的刚性固定油缸，铰接式结构的核心优势是能够补偿安装面的角度偏差，适配作业过程中构件相对摆动的工况，比如挖掘机斗杆驱动、装载机铲斗翻转、自动化设备工装夹具的压紧动作、农用机具的姿态调整场景，都大量采用这类安装形式的油缸，避免刚性连接带来的附加弯矩损伤密封件与活塞杆。

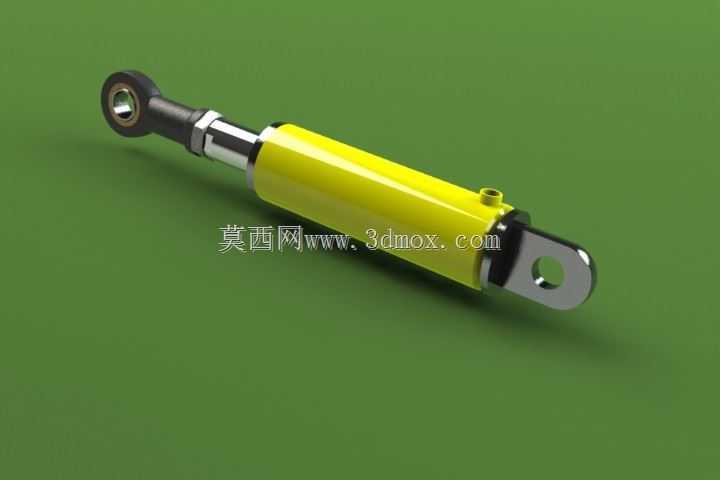

　　从结构设计逻辑来看，这款油缸采用单杆双作用的经典结构，缸筒部分选用珩磨无缝钢管加工，内壁粗糙度控制在Ra0.4以内，保证活塞往复运动时的密封可靠性，降低内泄风险；缸筒外侧的黄色涂装是工程机械行业通用的防锈警示涂层，涂层厚度满足户外作业的盐雾防护要求，避免长期暴露在潮湿、多粉尘工况下出现缸筒锈蚀。两端的铰接耳环内镶嵌有自润滑关节轴承，安装时无需额外加注润滑脂，能够承受一定的径向载荷，同时允许耳环与安装销之间存在±5°的偏摆角度，抵消安装基座加工误差、作业过程中结构形变带来的不同心问题，防止活塞杆出现侧向受力导致的拉缸、密封件偏磨漏油故障。

　　活塞杆表面采用镀硬铬处理，镀层厚度控制在0.03-0.05mm之间，硬度达到HV800以上，既能够抵御外界砂石、粉尘的刮擦，也能降低往复运动时与导向套之间的摩擦系数；导向套内部设置有组合密封结构，包含防尘圈、斯特封、O型密封圈多重密封，防尘圈能够刮除活塞杆外露表面附着的粉尘、铁屑等杂质，避免杂质被带入缸筒内部划伤密封面，斯特封承担高压油的密封作用，耐受系统最高16MPa的工作压力，保证油缸在伸出、缩回两个动作方向都不会出现外泄漏。缸筒上的小通径油口为进回油接口，分别对应无杆腔与有杆腔，油口采用标准公制螺纹连接，方便现场配接液压油管，无杆腔进油时活塞杆伸出，输出较大的推拉力，有杆腔进油时活塞杆缩回，回程速度相对更快，适配不同作业环节的力与速度需求。

　　从安装边界尺寸来看，这款油缸的行程属于中小规格，完全缩回时两端耳环安装孔的中心距适配多数中小型设备的安装空间，安装销直径与耳环内孔采用间隙配合，装配时只需将两端耳环与设备上的安装支座对齐，穿入圆柱销并加装开口销防脱即可完成安装，无需复杂的找正工序，后期维护更换时也能快速拆装。设计过程中需要重点校核活塞杆的压杆稳定性，当油缸全伸状态承受最大轴向推力时，要保证活塞杆的长细比在允许范围内，避免出现活塞杆弯曲失稳的问题；同时活塞与缸筒之间的配合间隙控制在0.02-0.04mm之间，既保证运动顺畅无卡滞，也能减少内泄量，提升油缸的容积效率。

　　在实际选型应用时，需要结合设备的系统工作压力、所需推拉力、安装距、行程参数匹配对应规格的油缸，这款铰接式油缸因为安装自由度高，在存在构件相对转动的铰接点位应用优势尤为明显，相比刚性安装的油缸，能够大幅降低安装面的加工精度要求，减少设备运行过程中的结构内应力，延长液压元件与结构件的使用寿命。日常运维过程中，只需定期检查铰接点的磨损情况、密封件是否有渗漏，无需复杂的保养工序，能够适应多粉尘、变载荷、户外露天的复杂作业环境，是液压传动系统中应用范围极广的一类执行元件。
