12V开源DIN导轨安装电池组结构设计

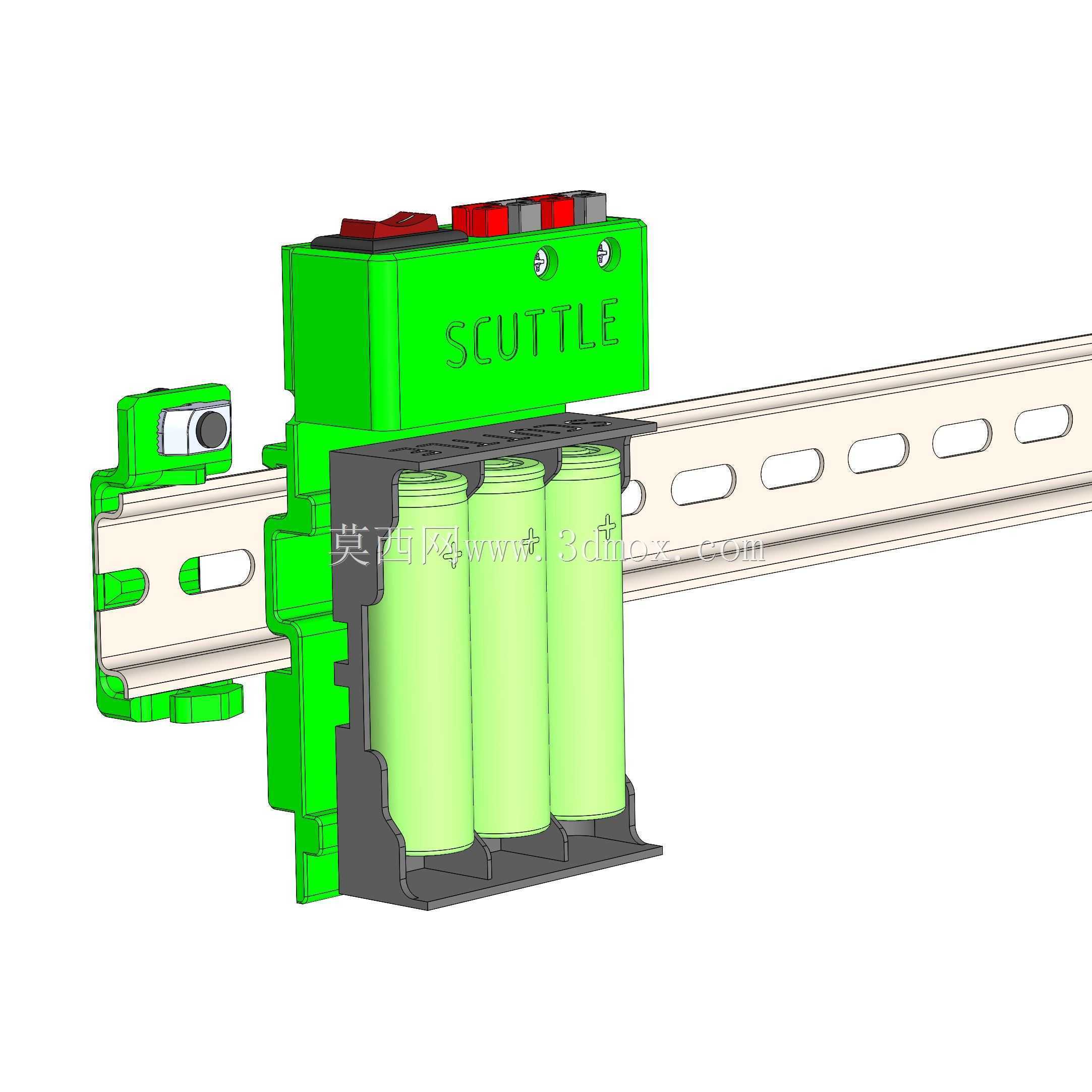

　　在小型移动机器人、教学类机电一体化实训设备、桌面级自动化模组的开发过程中，供电单元的集成度、安装便利性与可维护性一直是结构设计环节容易被忽略却直接影响整机调试效率的部分。这套12V电池组的结构设计，完全围绕DIN导轨安装场景做适配，适配工业控制柜内标准35mm宽度DIN导轨的安装卡扣尺寸，不需要额外打孔固定，直接卡入导轨即可完成机械固定，和柜内其他继电器、端子排、驱动模块的安装逻辑保持一致，大幅降低了机电一体化项目里供电单元的集成难度。

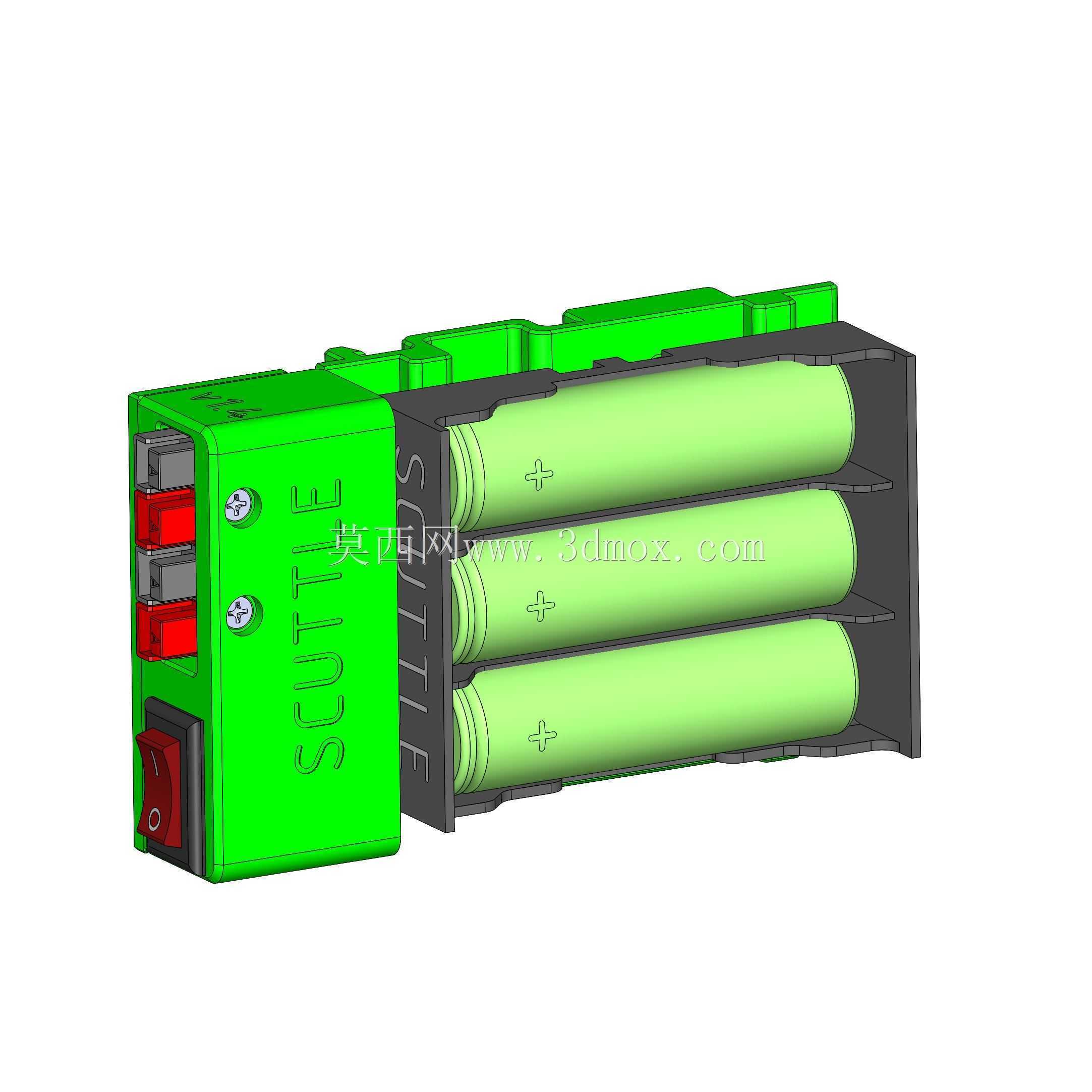

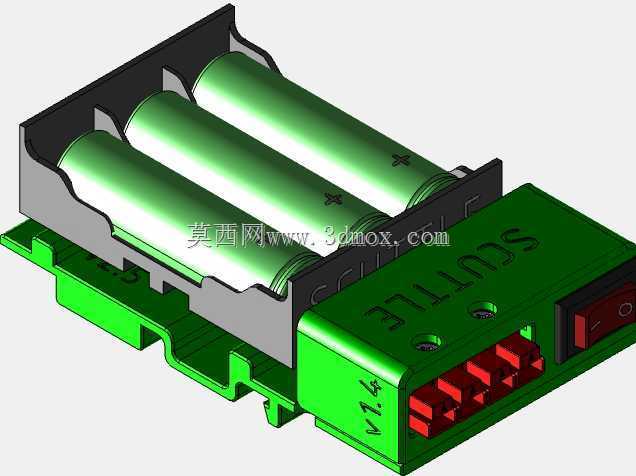

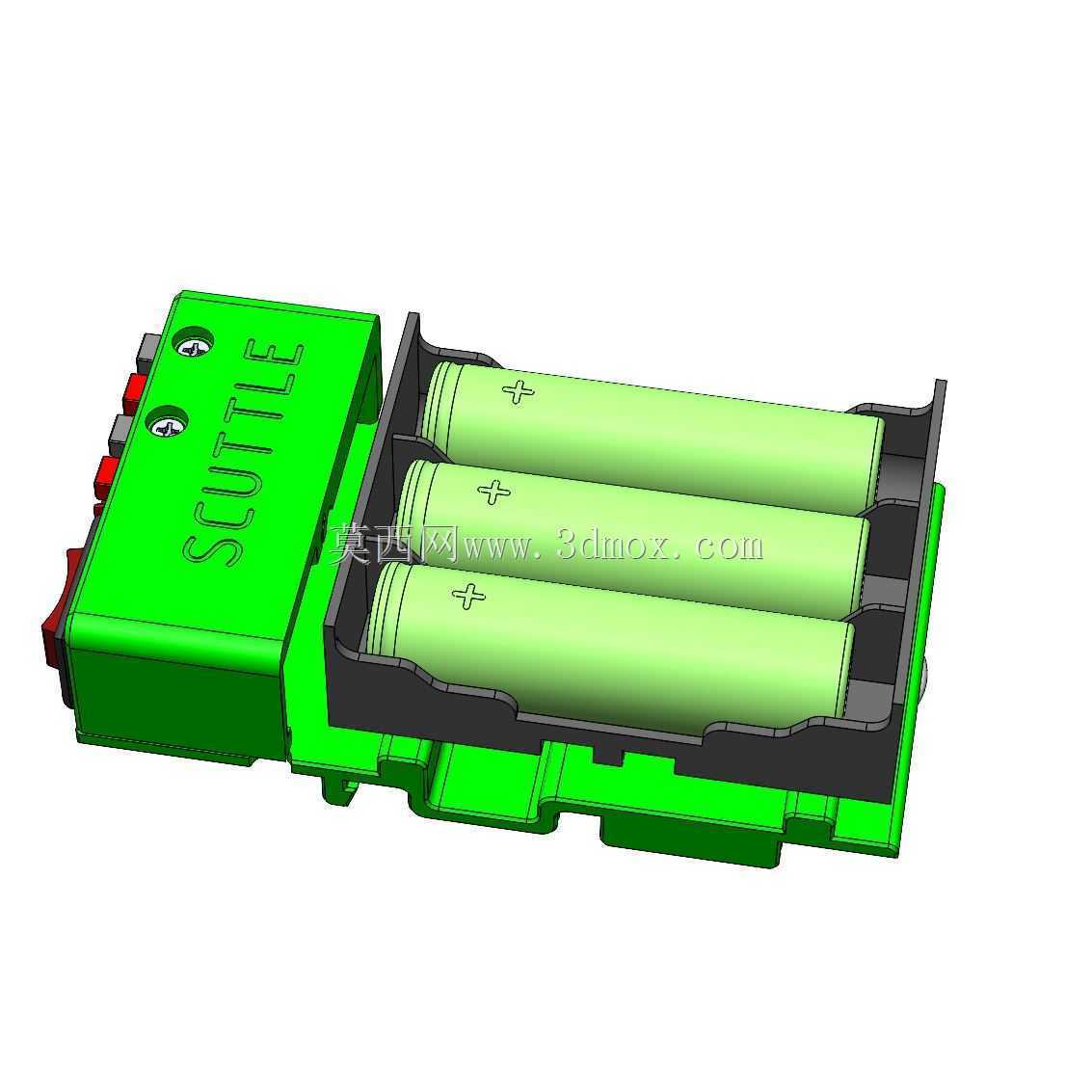

　　从功能模块划分来看，整个电池组分为三个核心结构区域：最左侧的绿色端座集成了安德森接口安装位、BMS管理板的安装槽以及PCB适配器板的固定柱，中间黑色框架是三节18650规格锂电芯的容纳仓，底部的绿色基座集成了DIN导轨卡扣结构与走线槽。电芯仓的设计做了防呆处理，每节电芯的正负极位置都有对应的限位凸台，避免组装时装反电芯引发短路风险，仓体侧壁预留了0.8mm的壁厚，既可以满足3D打印制作的强度要求，也不会因为壁厚过大占用过多安装空间。端座部分的接口位置做了下沉设计，安德森插头插入后不会突出端座平面，避免设备搬运、导轨滑装过程中磕碰插头导致接线松脱，BMS安装槽的尺寸适配常规3串12V锂电保护板的安装孔位，槽边预留了焊盘避让缺口，不需要额外打磨结构件就能完成保护板的接线固定。

　　设计过程中充分考虑了不同项目的定制化需求，结构做了模块化拆分：如果项目不需要BMS保护板，可以直接拆除BMS安装位的隔层，替换成直连铜排的固定座；如果不需要PCB适配器板，也可以将端座的适配器安装柱切除，直接从安德森接口引出接线，两种改造方式都不需要重新制作整体结构，只需要对对应模块做简单裁切即可，适配不同成本预算、不同功能要求的机电项目。安装边界方面，整套电池组卡入DIN导轨后，突出导轨表面的高度为42mm，沿导轨方向的长度为138mm，宽度方向尺寸为56mm，和常规导轨安装的端子排、小型开关电源的尺寸接近，不会在柜内占用过多横向空间，多组电池并排安装时也不会出现干涉问题。

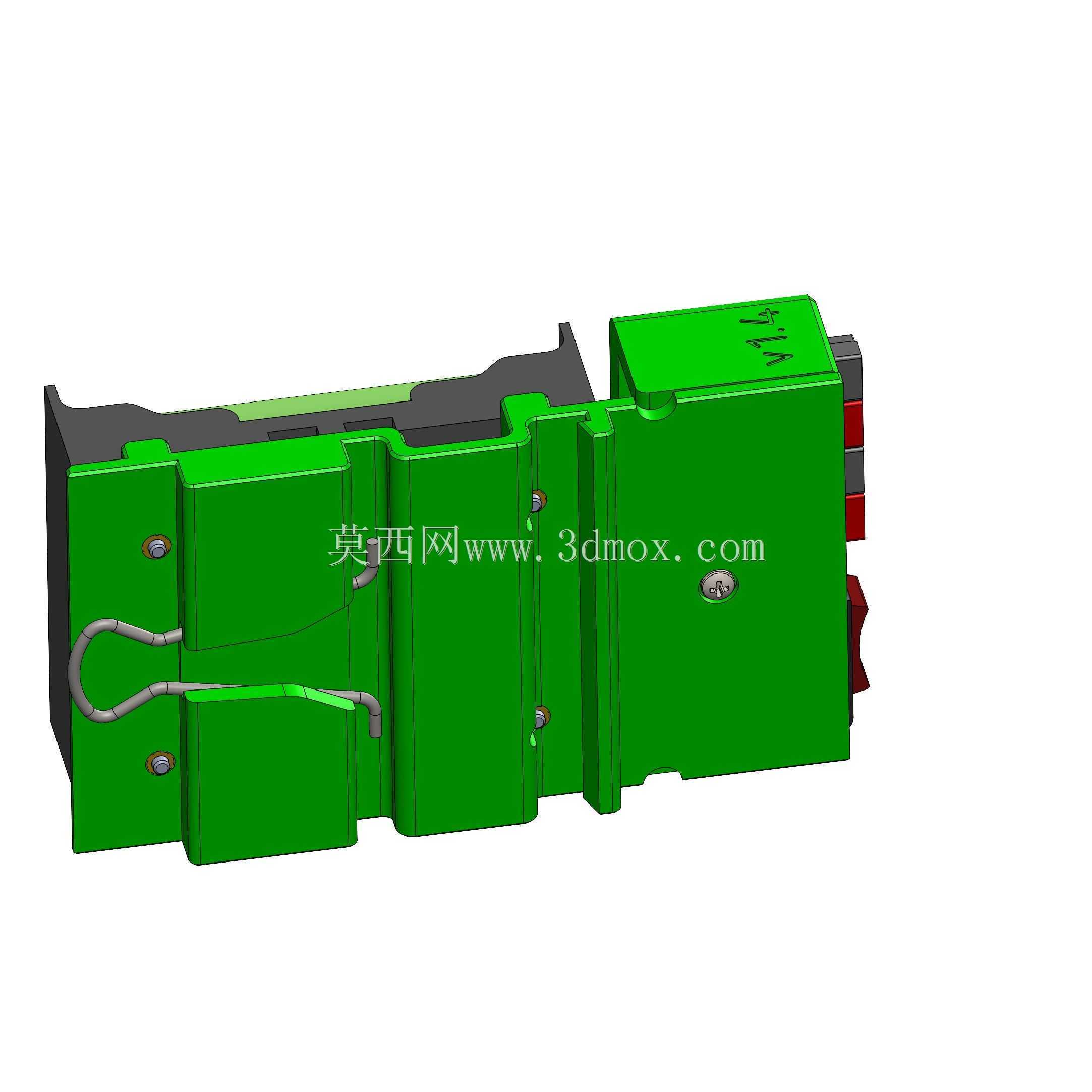

　　实际应用场景中，这套结构既可以用于SCUTTLE系列移动机器人的车载供电，也可以用于桌面级机械臂实训台的后备供电，还可以作为小型PLC控制柜的不间断供电单元使用。电芯仓和端座之间采用卡扣式连接，不需要螺丝固定，日常维护更换电芯时只需要拨开卡扣就能取出电芯仓，不需要将整个电池组从导轨上拆下，也不需要拆除外部接线，大幅降低了后期维护的操作难度。基座部分的导轨卡扣做了弹性让位设计，卡扣的弹性臂厚度为1.5mm，采用PLA或者PETG材料3D打印时就能获得足够的弹性与卡紧力，不需要额外加装金属卡扣，卡入导轨后横向拉扯力可以达到50N以上，完全满足移动设备、工业控制柜内的固定强度要求，不会因为设备振动出现滑脱问题。端座表面的标识做了凹陷处理，3D打印时可以直接成型出极性标识、接口标识，不需要后续粘贴标签，避免长期使用后标签磨损脱落导致接线错误。走线部分在基座底部预留了2mm深度的走线槽，BMS到接口的接线可以完全埋入槽内，不会出现导线外露被导轨剐蹭绝缘层的问题，也让整个电池组的外观更加整洁，没有杂乱的明线。
