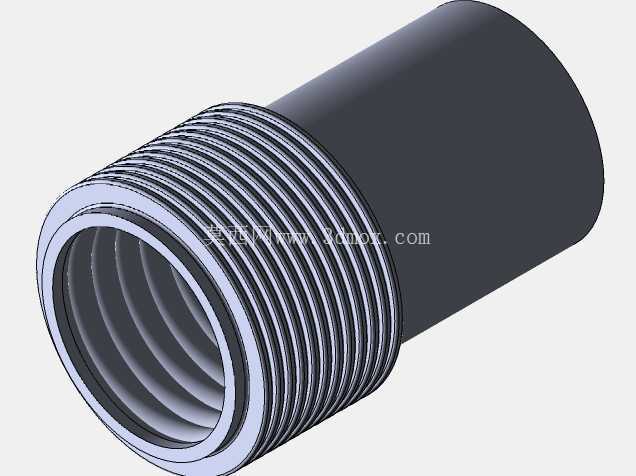

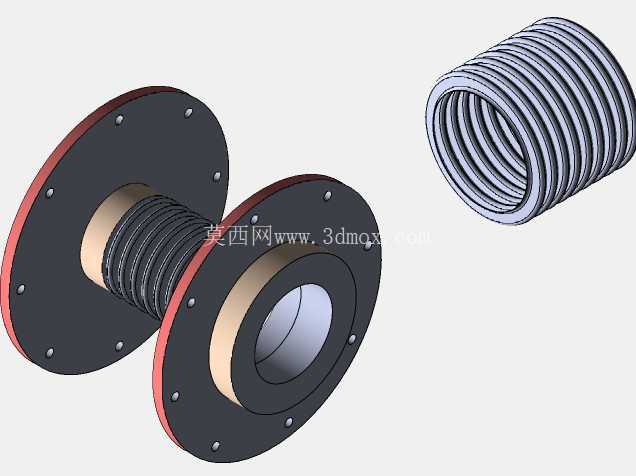

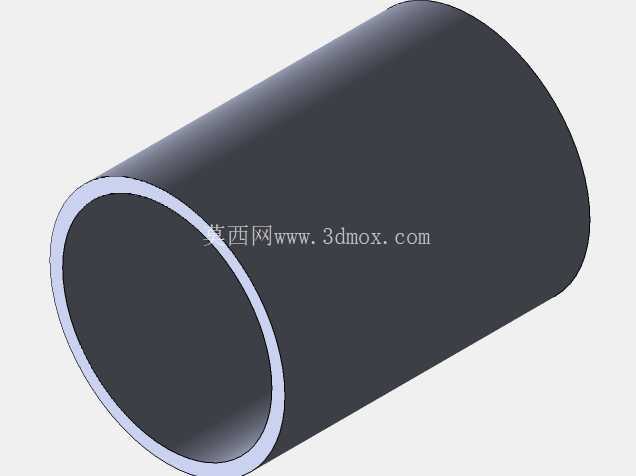

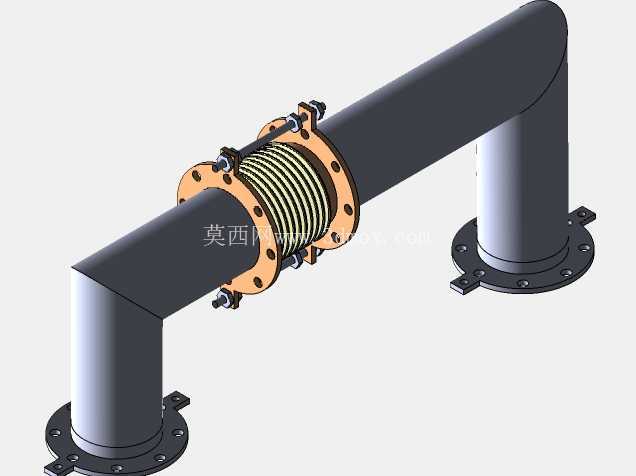

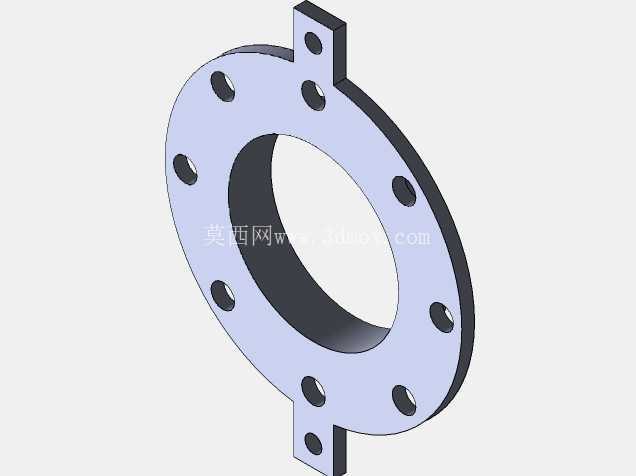

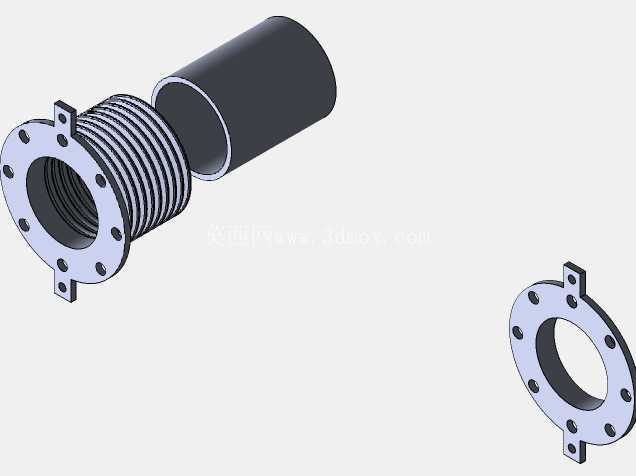

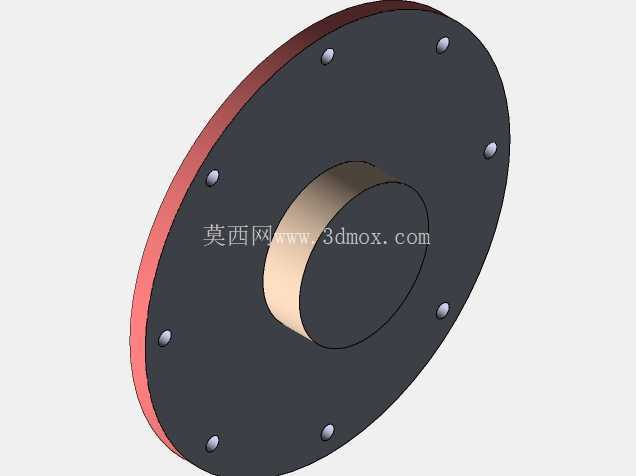

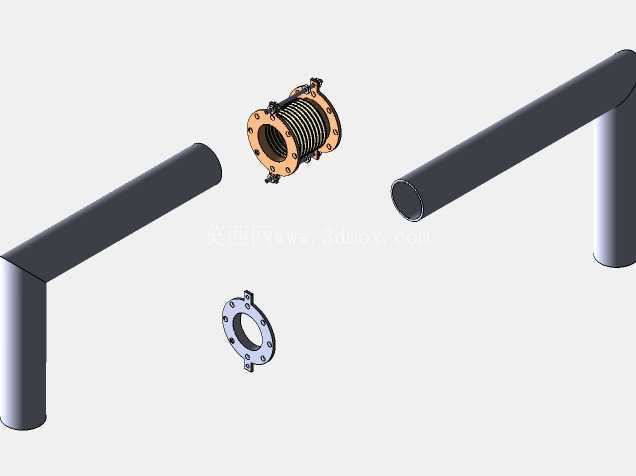

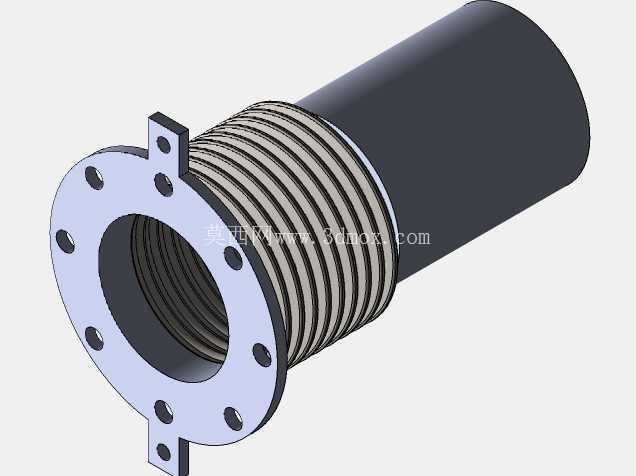

整套三维结构围绕工业管路系统中的横向位移补偿需求搭建,核心为一段带多层金属波纹段的柔性补偿元件,两端通过带螺栓孔的圆形法兰与两侧90度弯管刚性对接,弯管末端焊接带安装耳板的方形固定支座,整体构成可在受限空间内吸收管道横向错位的完整管路补偿单元。
从现场使用场景来看,这类结构大量出现在热力输送管网、化工流体管线、泵组出口管路以及大型设备动力管道中:管道在输送冷热介质时会产生热胀冷缩,配套设备运行时会带来小幅振动,土建基础沉降或者安装对位偏差也会让两段管道出现横向错位,如果直接采用刚性管道连接,错位产生的附加应力会直接作用在管道焊缝、设备接口甚至泵体壳体上,长期运行容易出现焊缝开裂、法兰密封面泄漏、设备轴承异常磨损等故障。这套波纹补偿器的作用就是在两段刚性管路之间加入可控的柔性段,通过波纹段的弹性形变吸收横向位移,同时抵消大部分振动传递,把管道接口处的附加载荷控制在材料许用应力范围内。

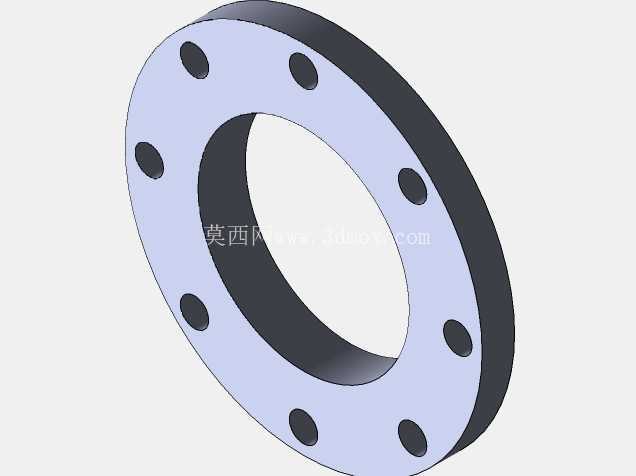

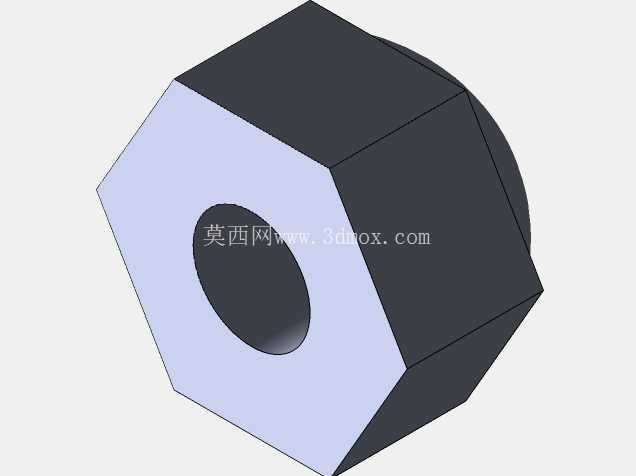

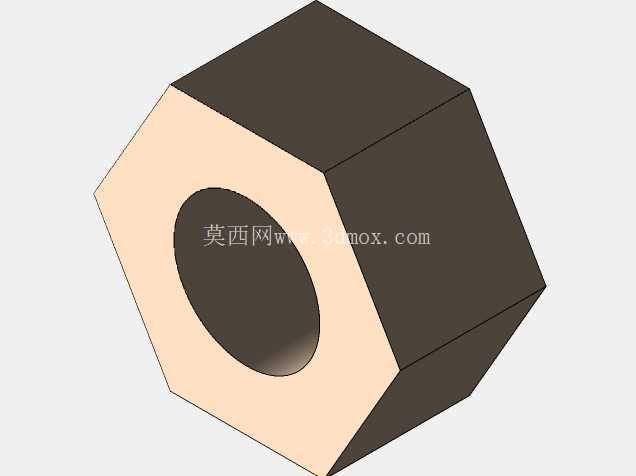

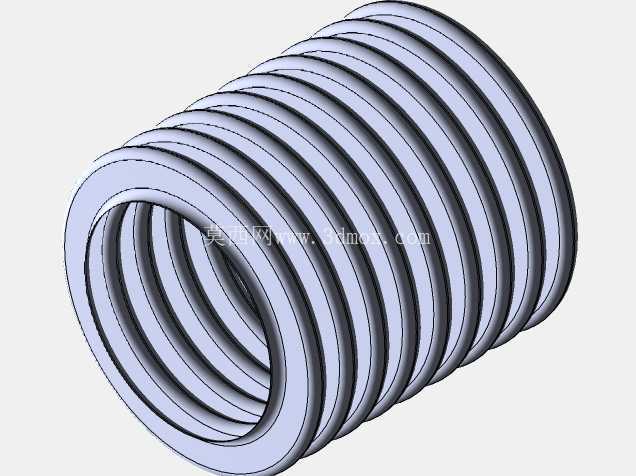

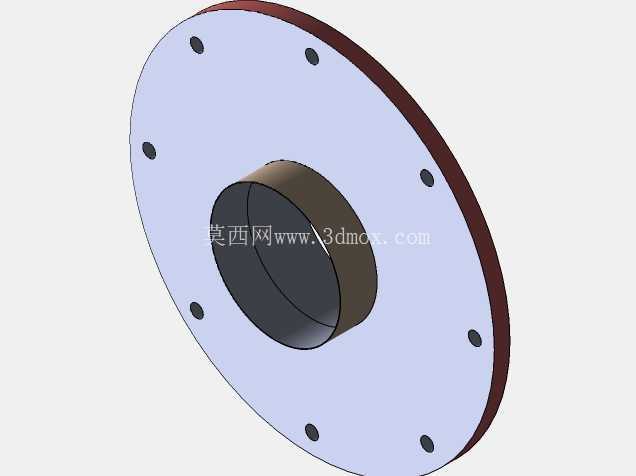

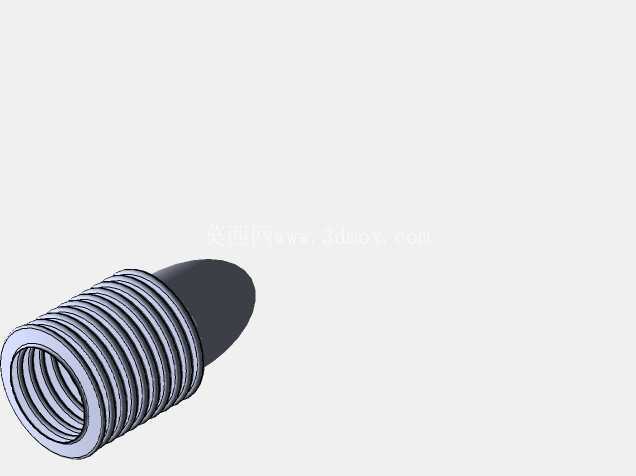

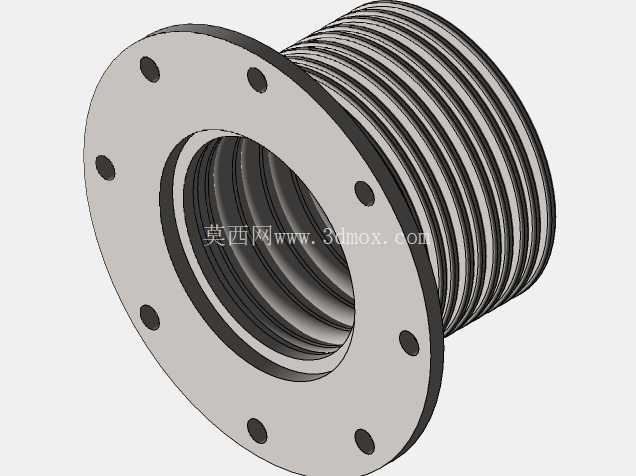

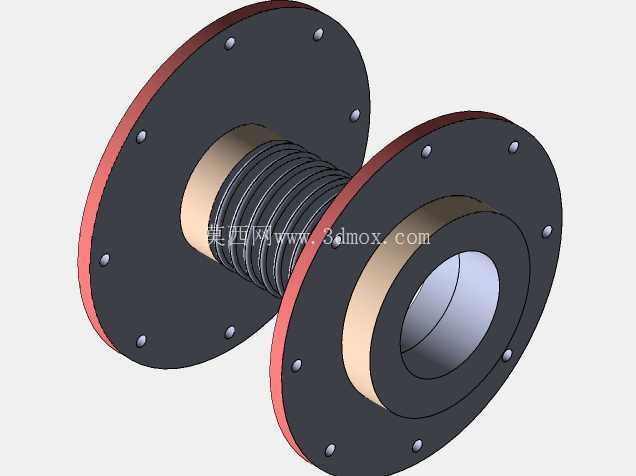

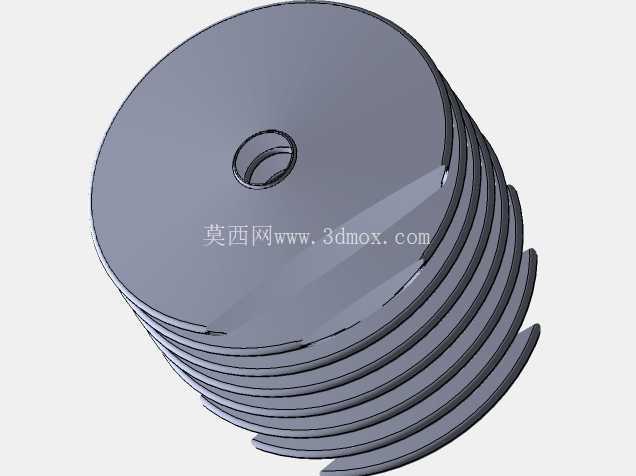

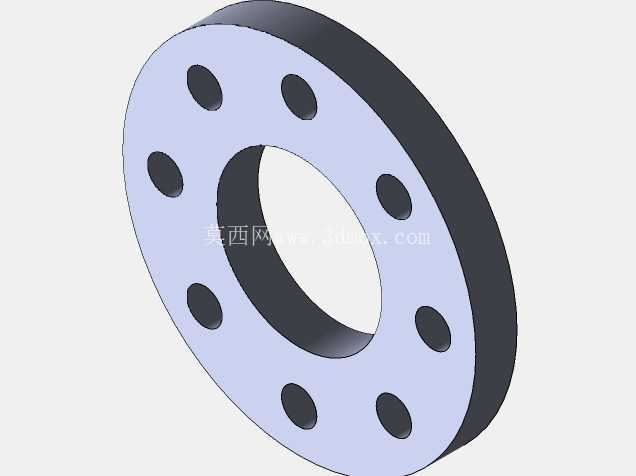

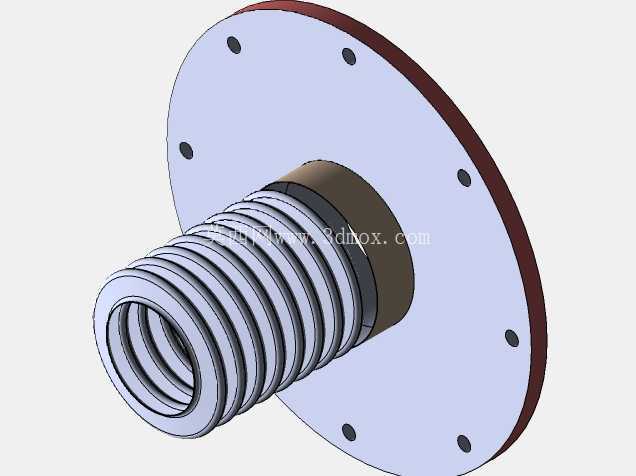

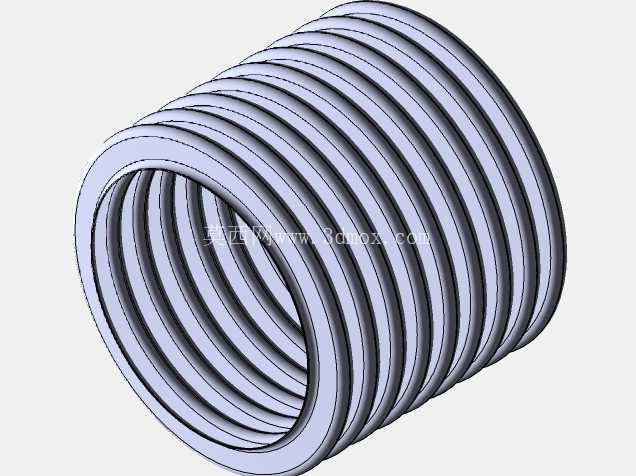

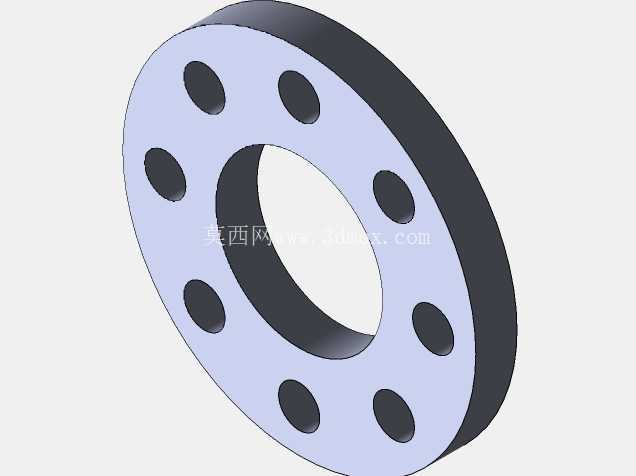

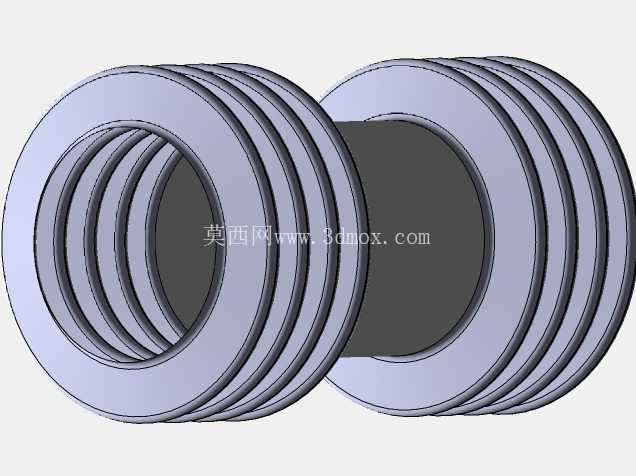

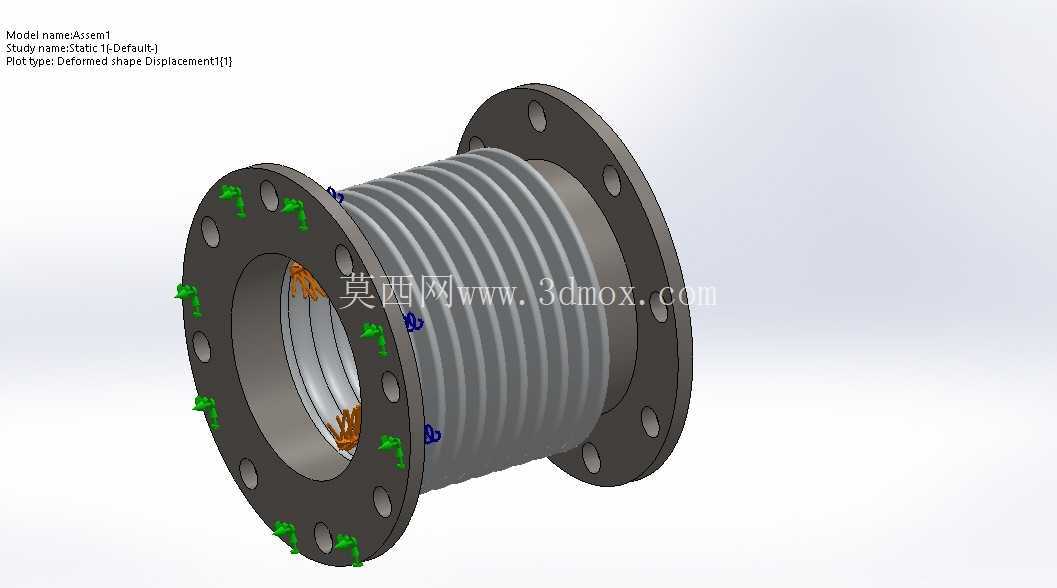

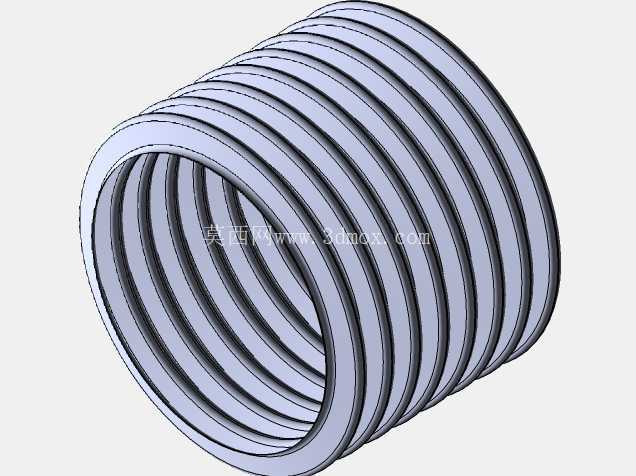

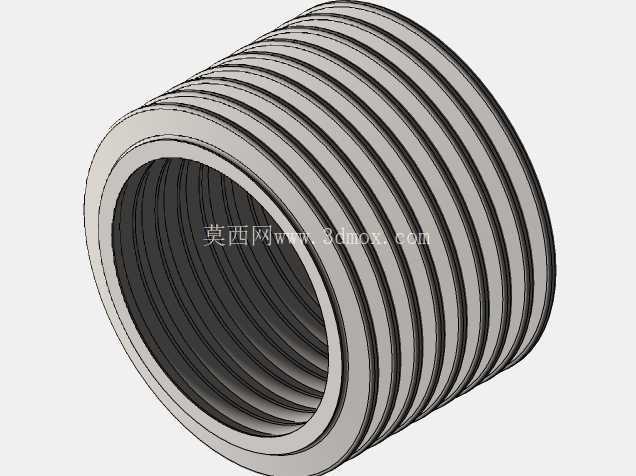

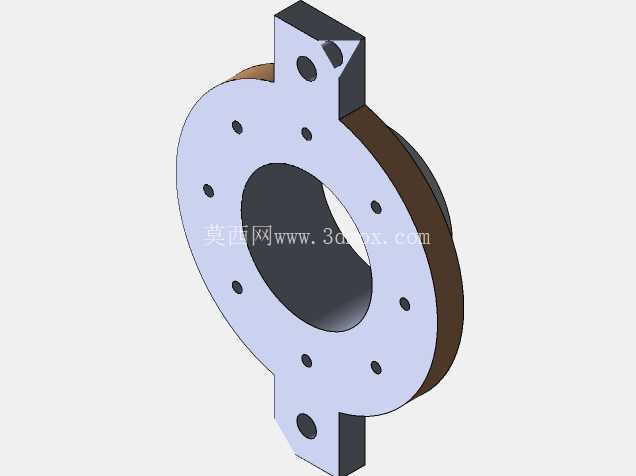

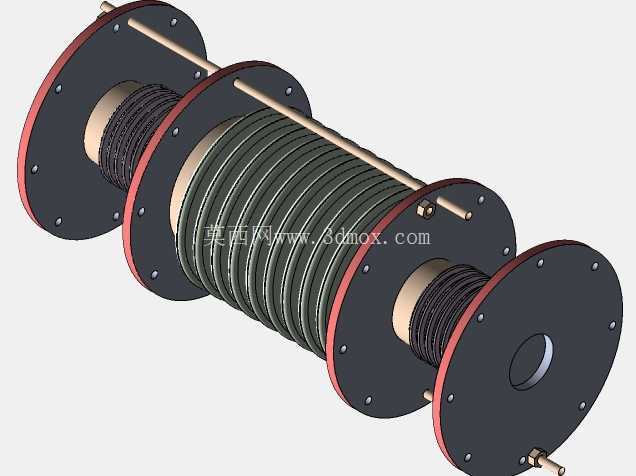

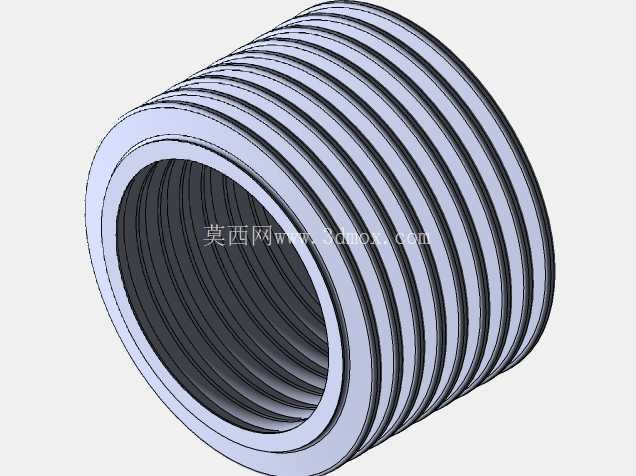

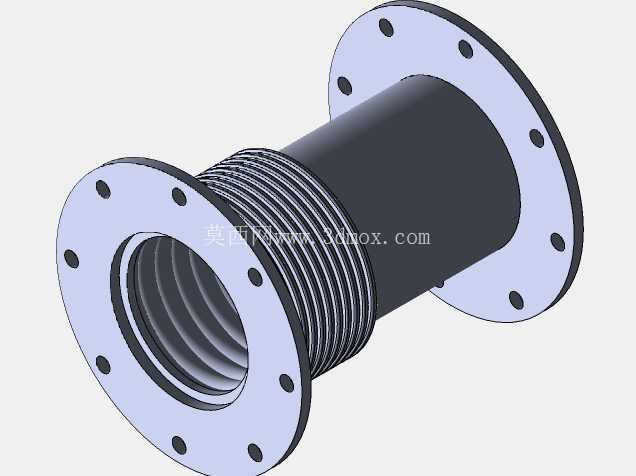

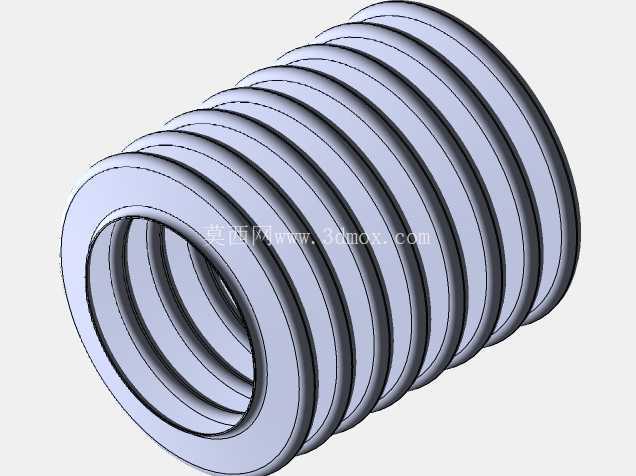

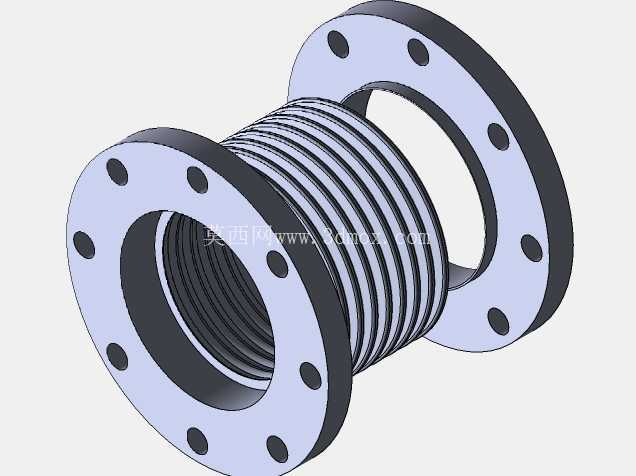

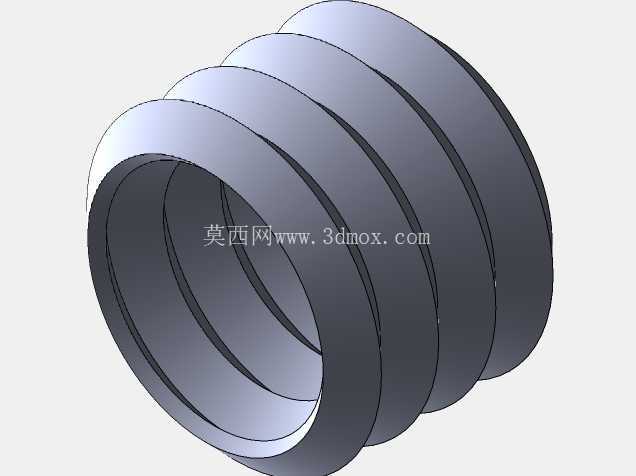

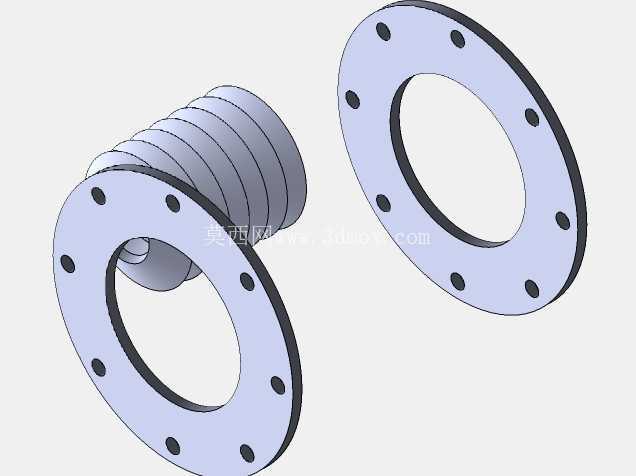

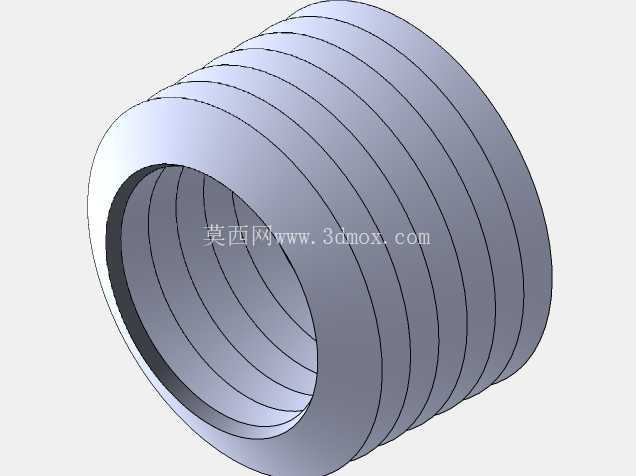

结构设计上,中间的波纹段采用多层薄壁金属波纹堆叠成型,相比单层厚壁波纹管,多层结构在相同的整体刚度下可以获得更大的允许位移量,同时疲劳寿命更长,反复形变时不容易出现应力集中开裂。波纹段两端的连接法兰做了加厚处理,法兰面上沿圆周均匀分布多组螺栓孔,配套的双头螺栓穿过两侧法兰孔后用螺母锁紧,既可以把波纹管和两端弯管的法兰面压紧实现密封,也能对波纹管的最大拉伸量形成机械限位,避免管路压力异常升高时把波纹段过度拉长失效。法兰和波纹管的衔接位置做了环向焊接补强,避免薄壁波纹直接和厚法兰焊接出现焊穿、应力集中的问题。

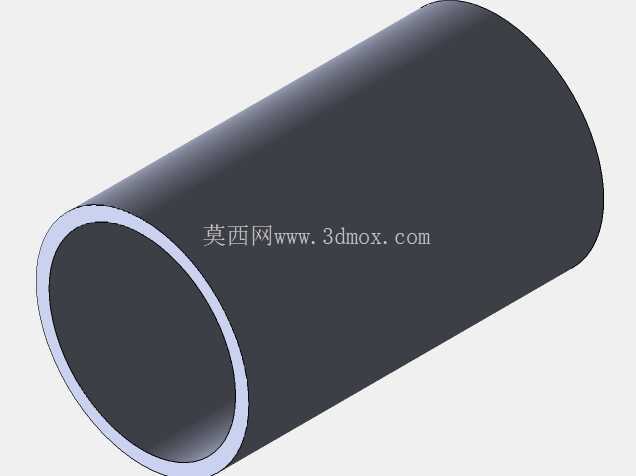

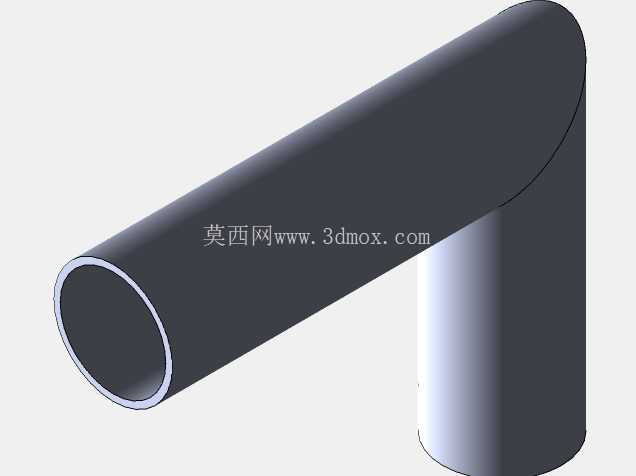

两侧配套的90度弯管采用等径直管折弯成型,弯管的转弯半径按照管路常规导流要求设定,避免流体在转弯处出现过大的流阻和局部冲刷。弯管末端的安装支座采用方形底板加竖向支撑肋的结构,底板上预留四个地脚安装孔,现场可以直接通过膨胀螺栓或者焊接固定在土建基础、钢架平台上,两个支座分别承担两端管路的重量,不需要让中间的柔性波纹段承受管道自重,这也是管路补偿器安装的核心设计原则:柔性元件只负责位移补偿,不承担管路载荷。

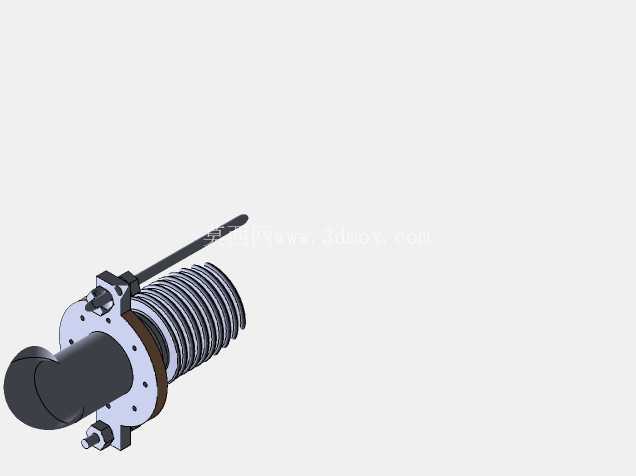

建模过程中需要重点把控几个装配边界:首先是法兰螺栓孔的位置度,圆周分布的螺栓孔需要和配对法兰完全对位,螺栓装配时要预留足够的扳手操作空间,图中法兰外侧露出的螺栓端头长度也符合现场安装的操作余量要求;其次是波纹段的自由长度设计,要根据预设的最大横向补偿量匹配波纹的节数和波高,波高过小会导致补偿量不足,波高过大则会让波纹管在承压时出现失稳变形;第三是两端支座的安装孔间距,这个尺寸直接决定了现场基础预埋件的定位尺寸,建模时需要把支座底板的安装孔位置、弯管的中心高度、法兰对接面的同轴度全部做关联约束,避免出工程图时出现尺寸干涉。
从安装流程的工程逻辑来看,现场先将两个弯管支座固定在基础上,调整两端法兰的对位精度,再把波纹补偿器吊装到两个法兰之间,穿入螺栓后按照对角顺序均匀拧紧,保证法兰面的密封垫片受力均匀。管路投入运行后,当两端管道出现横向相对位移时,波纹段会随错位产生侧向弯曲形变,波纹的波节会一侧张开、一侧压缩,通过金属本身的弹性变形释放位移应力,同时波纹管的薄壁结构还可以耗散管道传递的振动能量,降低管路系统的整体振动和噪声。

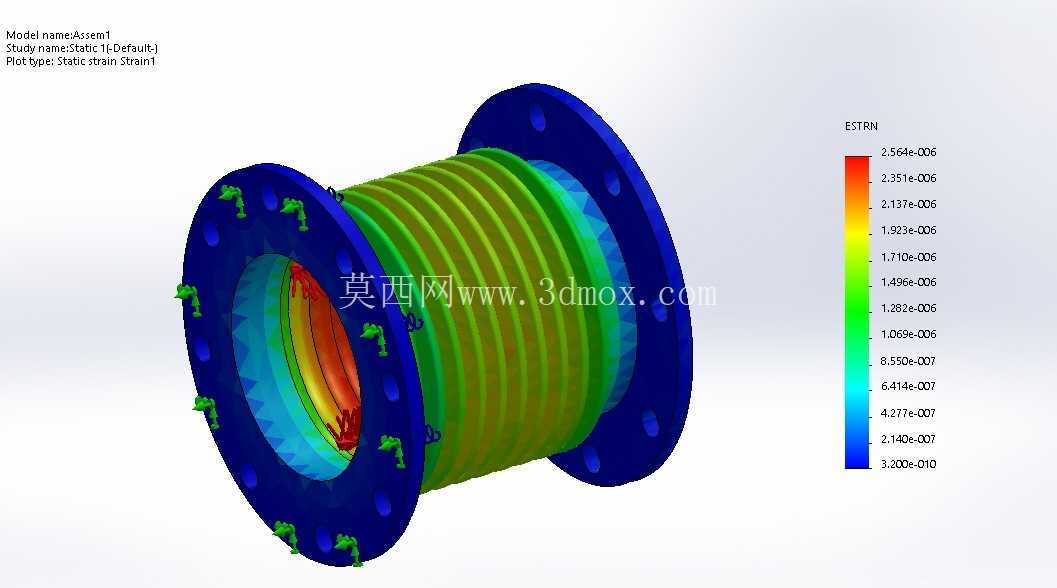

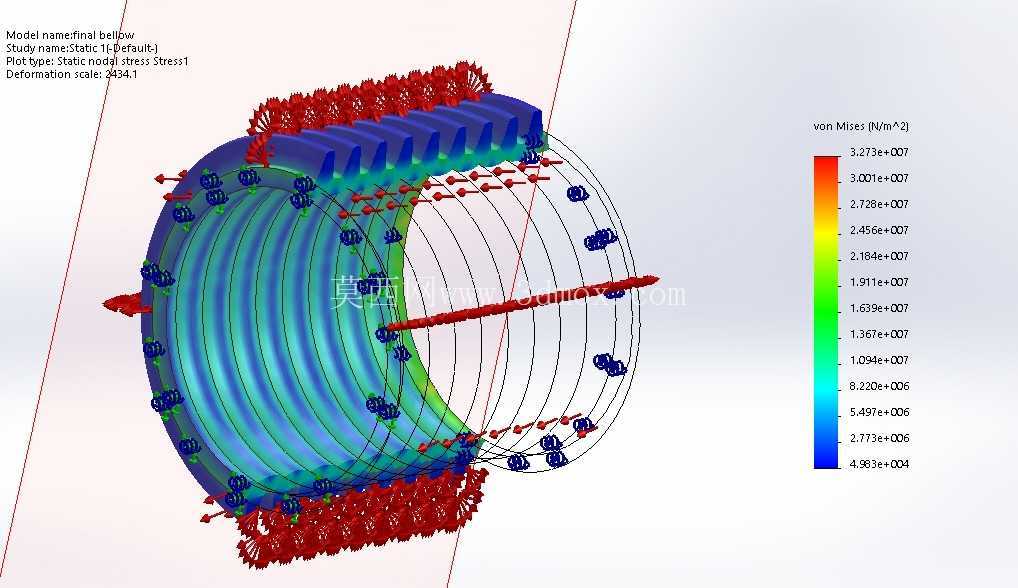

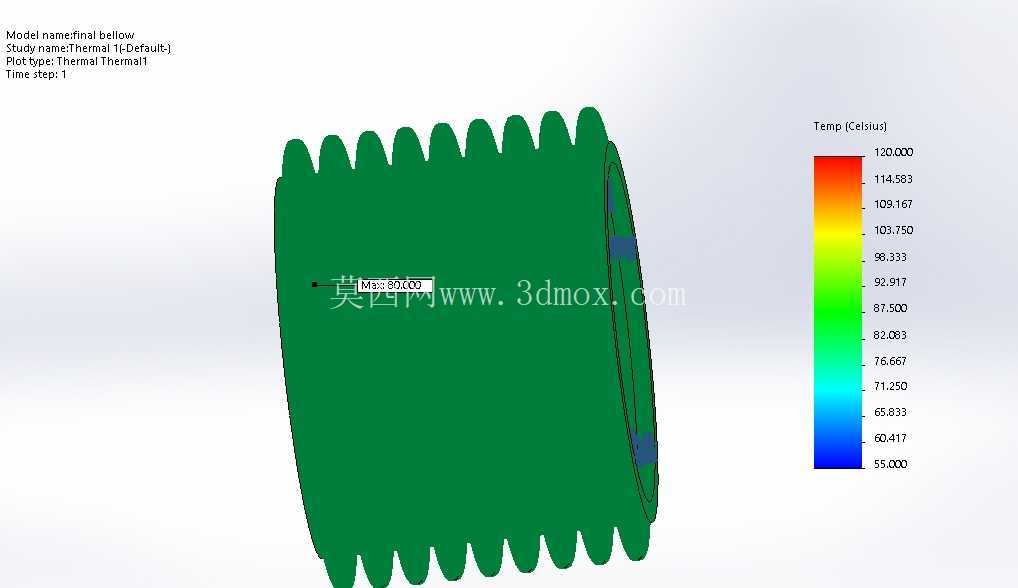

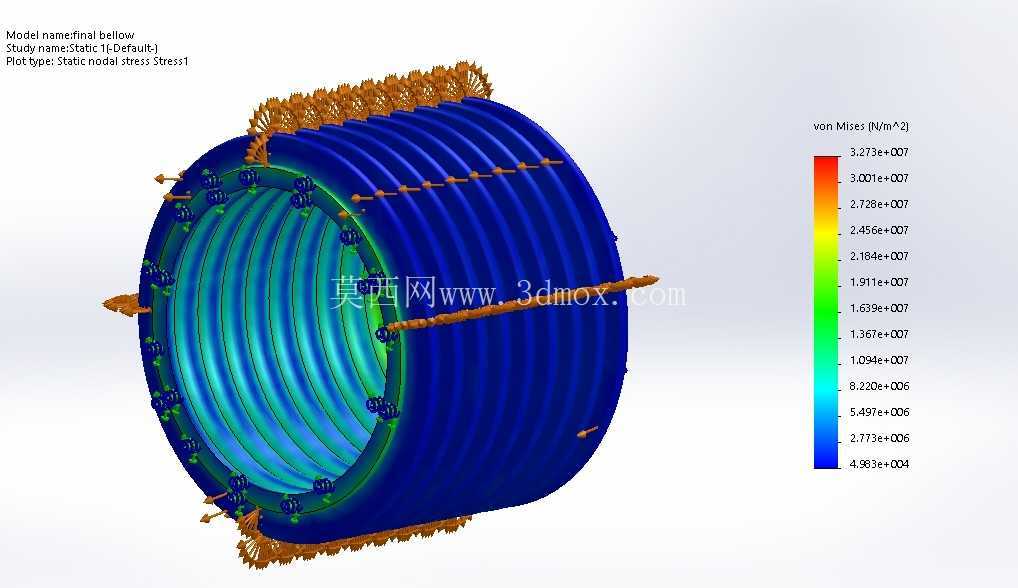

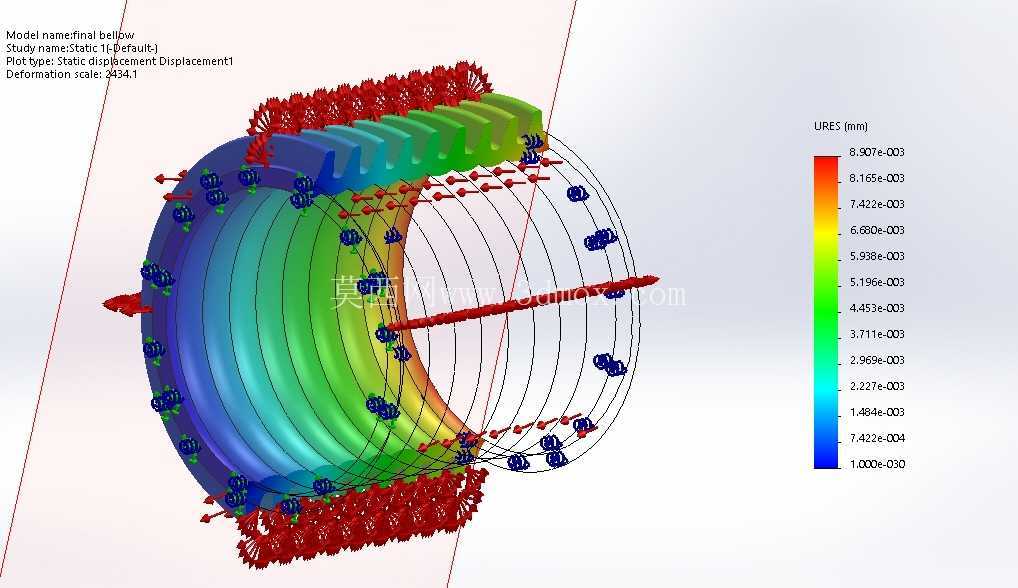

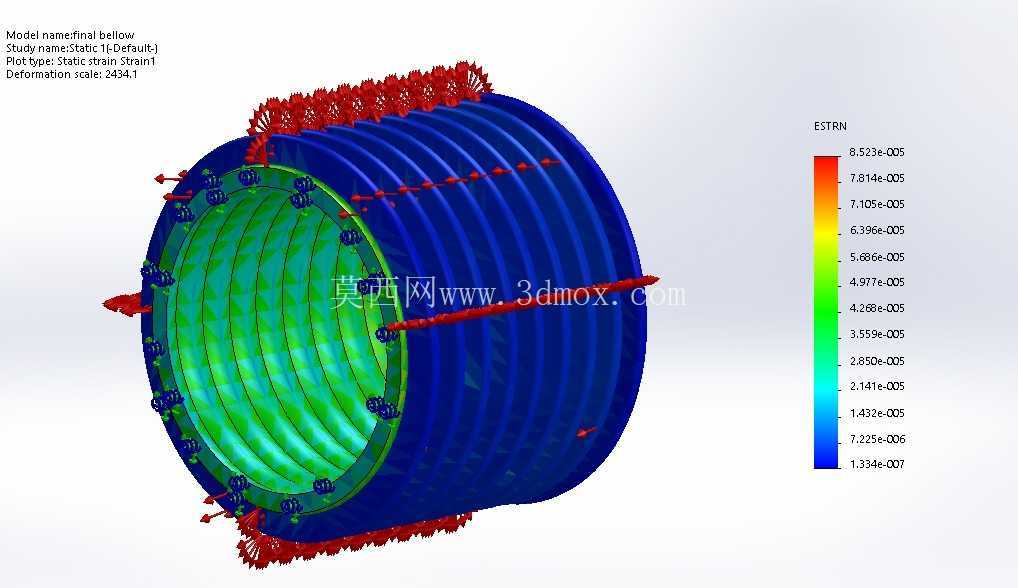

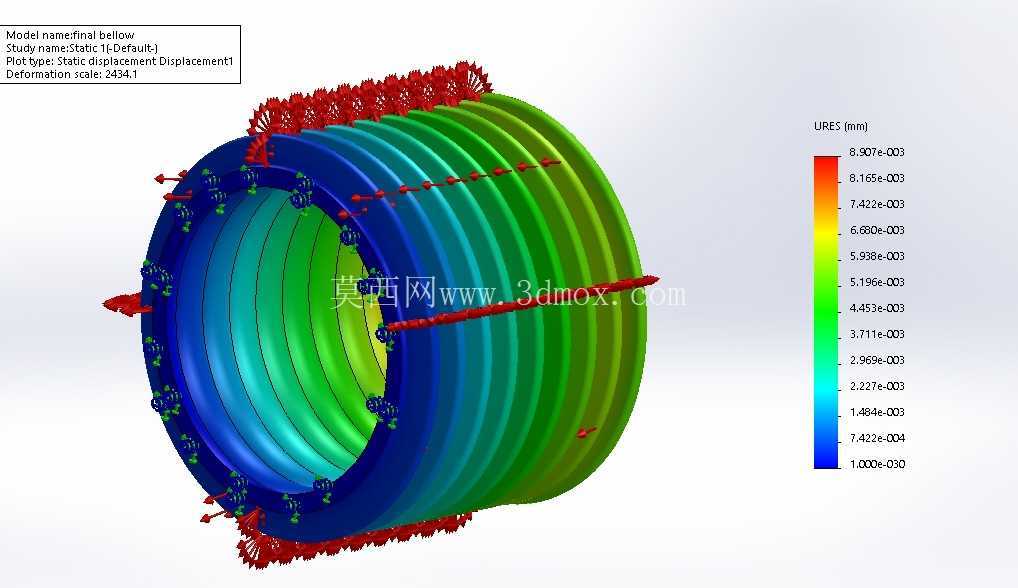

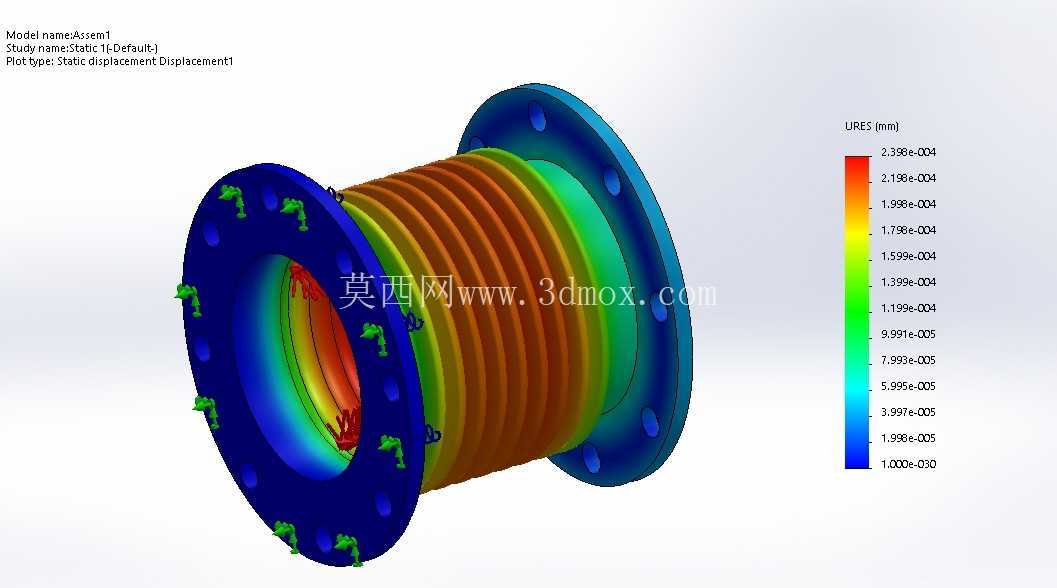

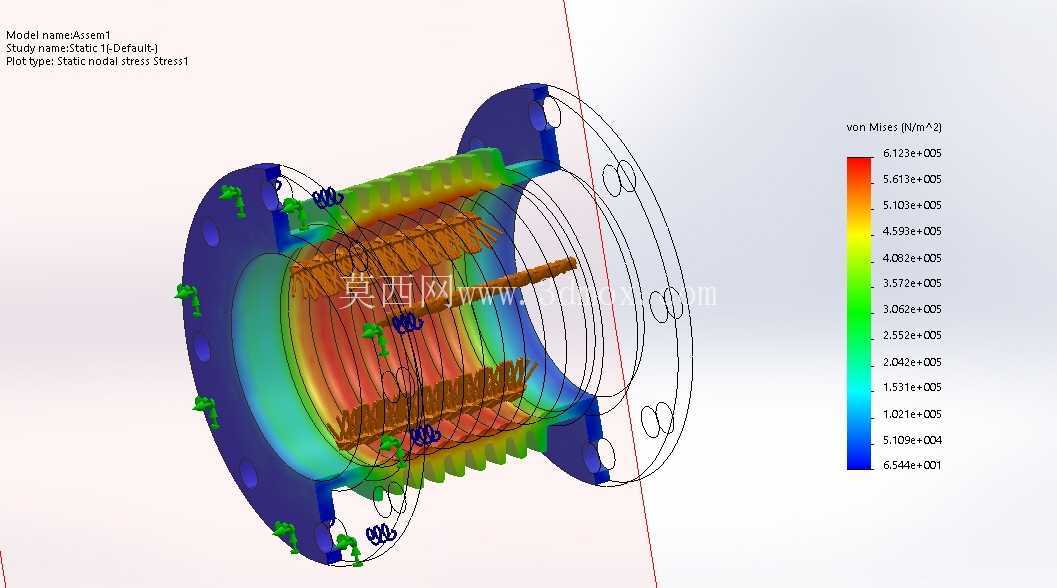

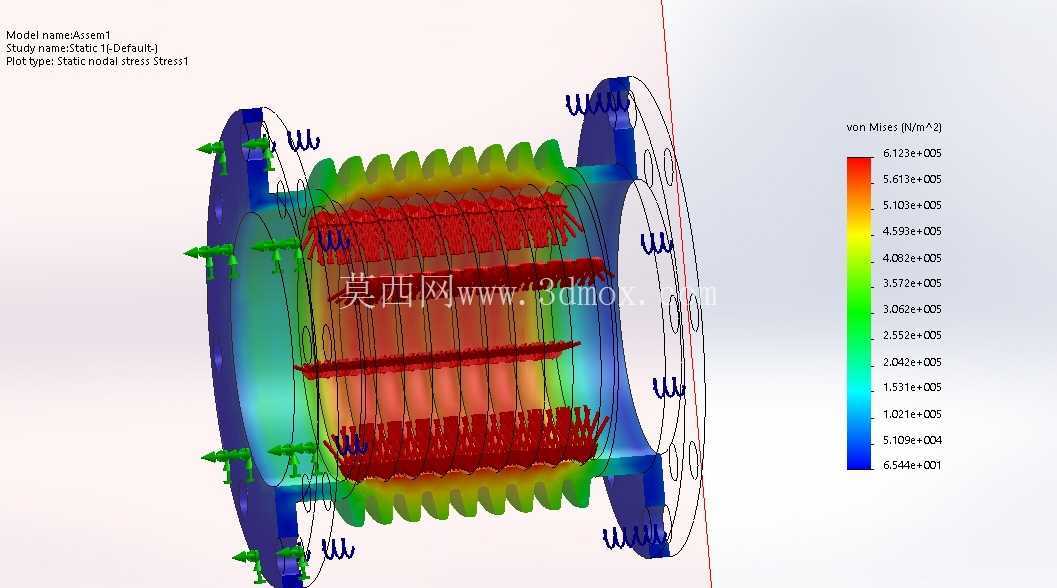

这套结构在建模时还同步完成了横向运动约束与应力应变的校核逻辑:通过给两端弯管设定相对横向位移的运动边界,可以模拟波纹管从自由状态到最大补偿位移的全过程形变,输出波纹段各位置的应力分布,确认最大应力点出现在波纹的圆弧过渡位置且低于材料的疲劳许用应力,同时验证两端法兰、支座的刚性足够,在补偿器形变过程中不会出现连带变形,保证整个管路单元长期运行的可靠性。
