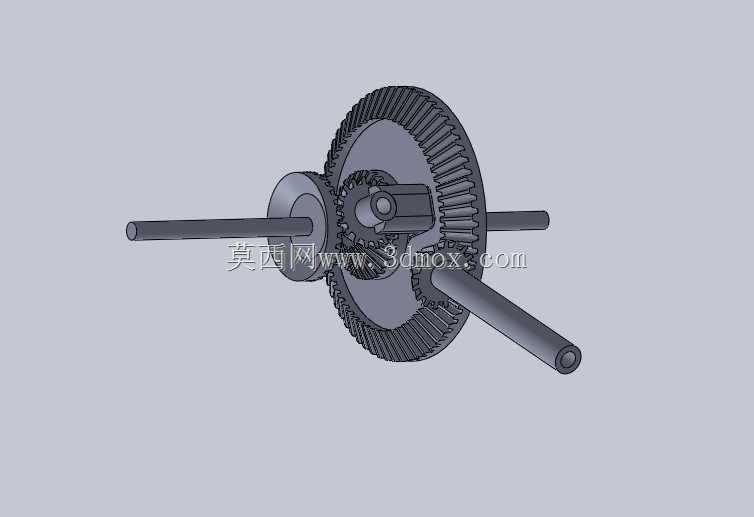

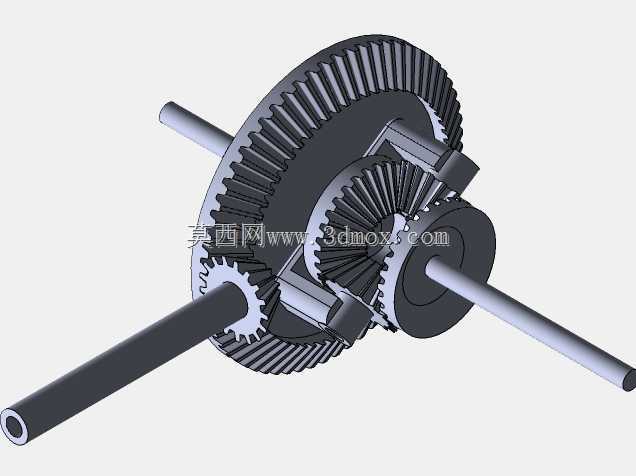

在乘用车辆与商用车辆的底盘传动系统中,差速器是保障车辆转弯、非平整路面行驶时两侧驱动轮能够以不同转速滚动,避免轮胎滑动磨损、提升行驶稳定性的核心传动部件,这套差速器齿轮组结构完整还原了对称式锥齿轮差速器的核心传动逻辑,可直接用于传动系统教学演示、整车传动方案匹配验证、维修拆解实训场景。整套结构围绕差速器壳体、半轴齿轮、行星齿轮、十字行星轴、动力输入从动锥齿轮几个核心部件搭建,动力从主减速器从动锥齿轮输入后,会带动差速器壳体同步转动,十字轴固定在差速器壳体的安装槽内,随壳体一同公转,四个行星齿轮分别套装在十字轴的四个轴颈上,既可以随十字轴做公转运动,也可以绕十字轴轴颈做自转运动,两个半轴齿轮分别与两侧行星齿轮啮合,半轴齿轮通过内花键与左右两侧驱动半轴连接,最终将动力传递给车轮。
从设计逻辑来看,这套结构采用了经典的对称式锥齿轮啮合方案,行星齿轮与半轴齿轮的啮合齿形采用渐开线锥齿设计,啮合重合度高,传动过程中载荷分布均匀,能够承受驱动轮输出的大扭矩冲击,十字轴与差速器壳体的配合采用过盈定位加锁止销固定的方式,避免大扭矩传递过程中十字轴出现周向窜动,行星齿轮与十字轴轴颈之间预留了合理的配合间隙,可存储润滑脂,降低长期运转过程中的磨损速率,差速器壳体上预留的润滑油道孔,能够让齿轮油在壳体转动过程中顺利进入各啮合副与转动配合面,保证各运动部件的润滑可靠性。从安装边界来看,整套差速器组件的安装基准为差速器壳体两端的轴承安装位,两个轴承位的同轴度公差控制在0.02mm以内,可直接适配主减速器壳体内的圆锥滚子轴承安装位,半轴齿轮的内花键参数匹配常规家用前驱、后驱车型的半轴花键规格,主减速器从动锥齿轮的安装端面与差速器壳体的配合面采用止口定位,螺栓孔位采用圆周均布设计,能够保证从动锥齿轮安装后的端面跳动量符合传动系统精度要求,避免运转过程中出现齿轮啮合异响。
实际应用中,当车辆沿直线行驶时,两侧驱动轮受到的行驶阻力基本一致,此时行星齿轮仅随差速器壳体做公转运动,不会发生自转,两侧半轴齿轮转速与差速器壳体转速保持一致,动力平均分配给左右两个驱动轮;当车辆转弯时,内侧车轮受到的行驶阻力大于外侧车轮,此时行星齿轮在随壳体公转的同时,会绕十字轴轴颈产生自转,让内侧半轴齿轮转速降低、外侧半轴齿轮转速升高,两侧车轮以不同转速滚动,既保证了车辆转向的灵活性,也避免了轮胎与地面之间产生滑动摩擦,大幅降低轮胎磨损与传动系统的附加载荷。
这套结构的建模过程中,对各齿轮的啮合间隙、转动副的配合间隙都做了符合工程实际的还原,没有出现干涉、错位的问题,既可以作为汽车维修专业的教学演示模型,帮助学员直观理解差速器的工作原理,也可以作为整车传动系统设计的参考组件,用于匹配不同车型的主减速比、差速器扭矩容量参数,在进行底盘传动系统仿真分析时,也可以直接导入该模型进行运动学、动力学仿真,验证不同工况下齿轮的受力情况与转速差变化规律。需要注意的是,这套差速器结构属于开放式差速器,主要适配普通铺装路面行驶的乘用车辆,对于需要经常在非铺装路面、越野路面行驶的车辆,还需要在此基础上增加差速锁止机构,来提升复杂路况下的通过能力,建模时可以在十字轴与差速器壳体、半轴齿轮的对应位置预留锁止机构的安装空间,方便后续拓展改装。
