汽车转向系统转向节接头装配结构

项目分类:汽车类 发布时间:2025-01-05 ID:882979
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构
  • 汽车转向系统转向节接头装配结构

  在商用车与乘用车的底盘转向系统开发环节,转向节接头是连接转向拉杆与转向节本体的核心传力部件,直接决定转向动作的传递精度与行驶过程中的操控稳定性,日常行驶中路面传递的冲击载荷、转向时的横向力矩、制动过程中的纵向力都会在这个接头位置形成复合应力集中,因此其结构设计的合理性直接关联整车行驶安全。从实际装车场景来看,这类接头组件多应用于麦弗逊式前悬架、双叉臂独立悬架的转向传动链路中,一端通过锥面柱结构与转向节的安装锥孔配合,依靠螺母锁紧形成无间隙的刚性连接,另一端的铰接结构与转向横拉杆相连,既能够传递转向机输出的拉压力带动车轮偏转实现转向动作,也可以在悬架跳动过程中适配小角度的相对摆动,避免运动干涉。

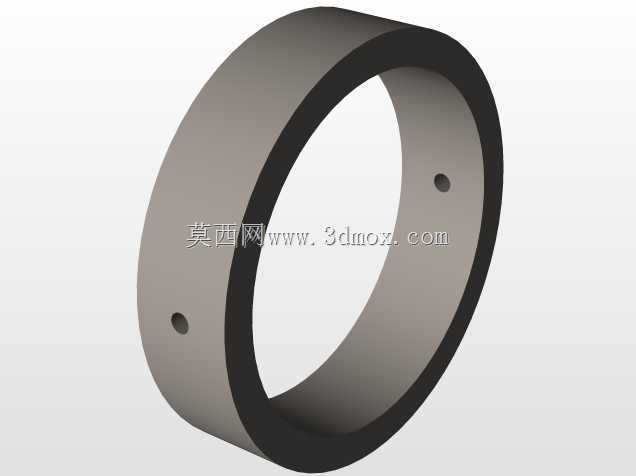

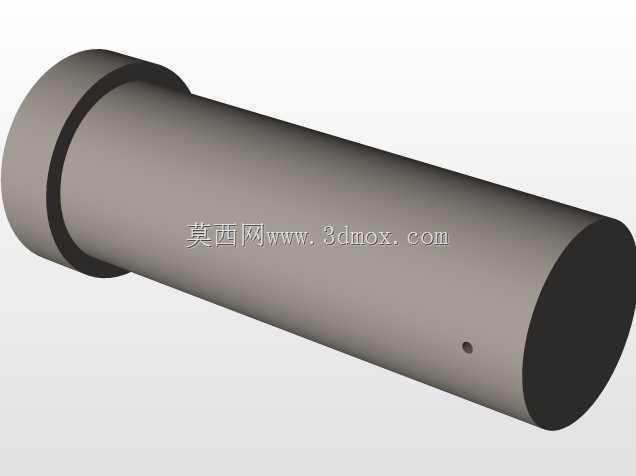

  设计这类接头组件时,首先要校核的是不同工况下的载荷边界:原地转向时接头承受的最大静力矩、颠簸路面冲击下的瞬时动载荷、高速紧急制动时的纵向剪切力,都需要通过有限元分析对应力集中区域做结构优化,比如接头与杆身过渡位置的圆弧半径不能过小,避免应力集中导致的疲劳断裂,铰接位置的销轴配合间隙需要控制在0.02-0.05mm区间,间隙过大会导致转向虚位明显,影响操控响应速度,间隙过小则会在悬架跳动时出现卡滞,导致转向回正性能变差。

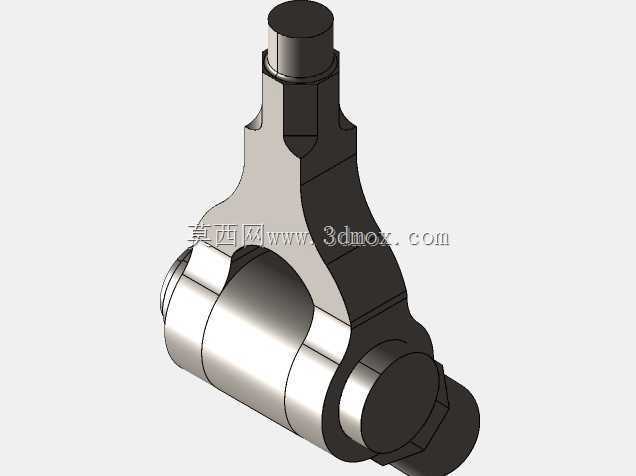

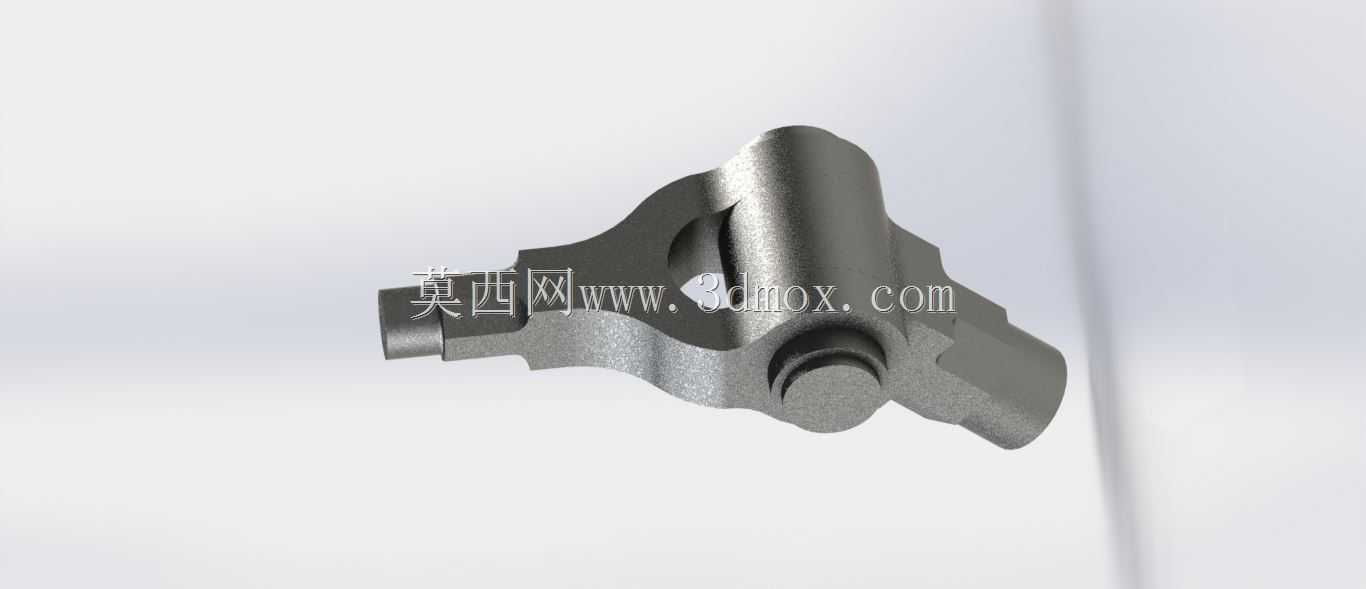

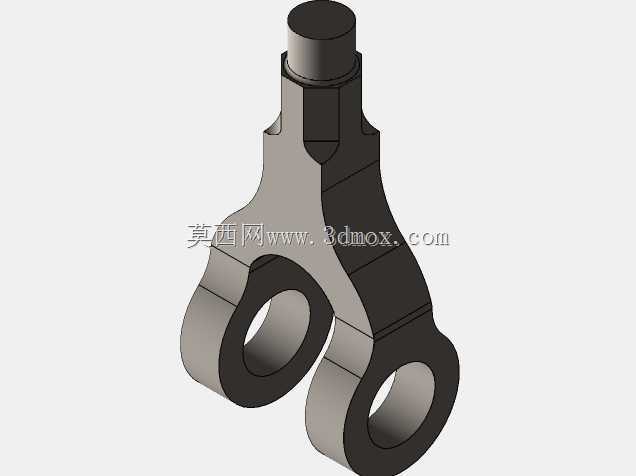

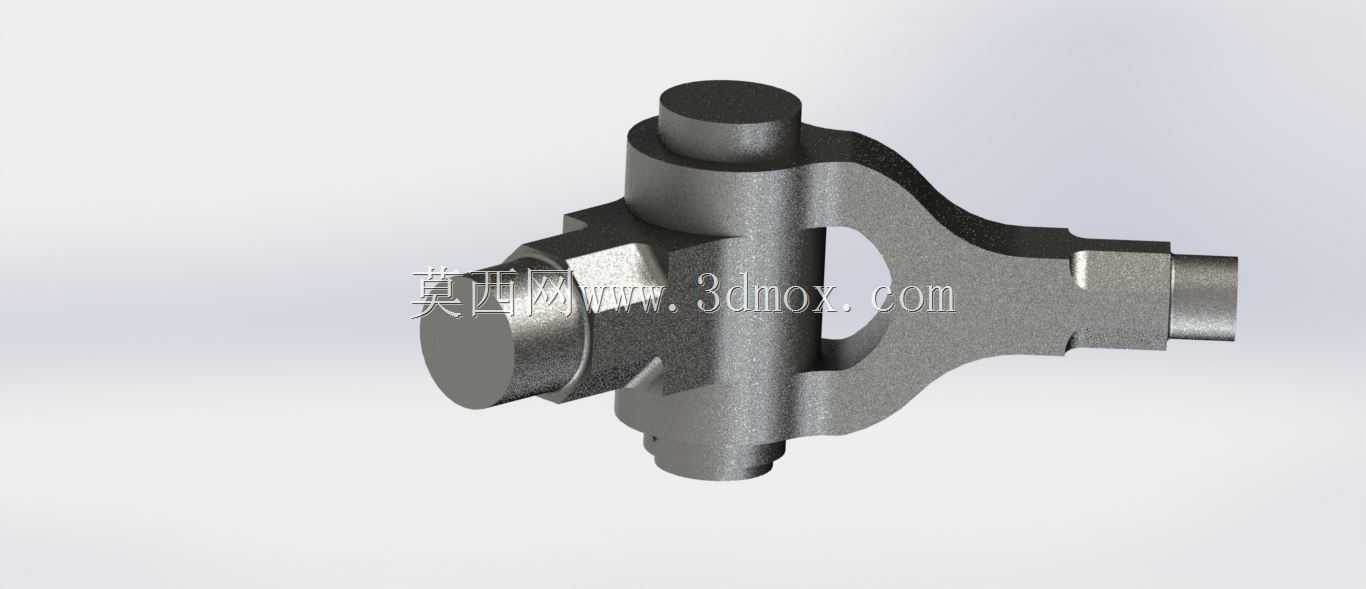

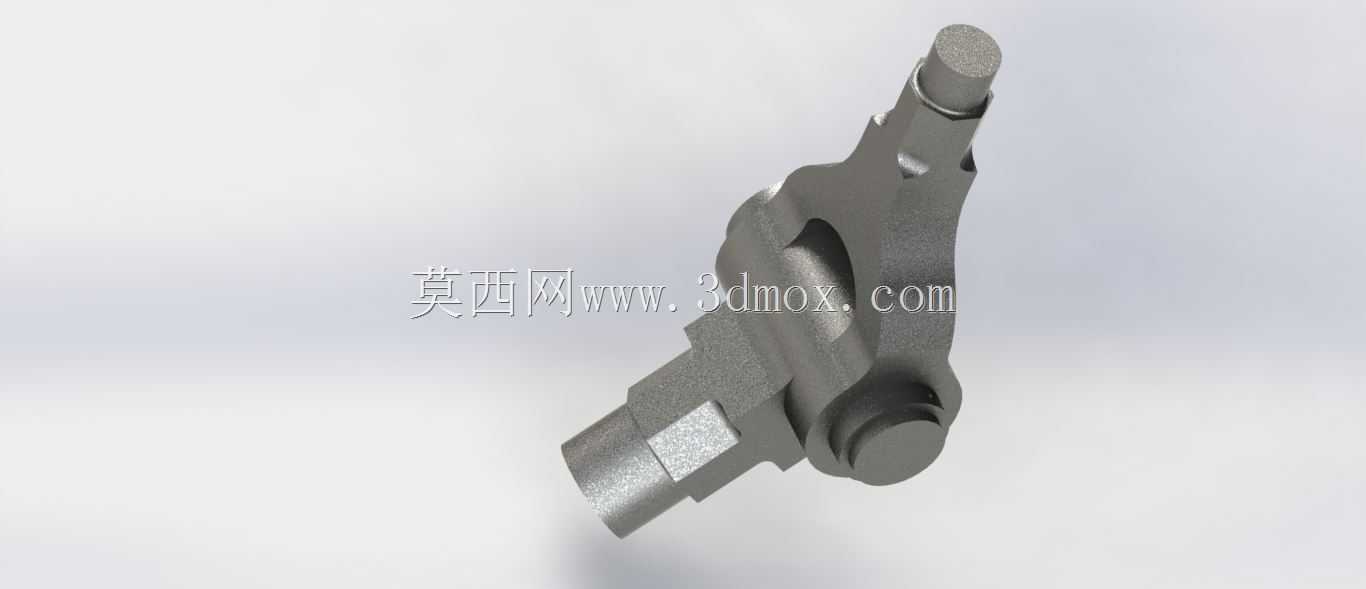

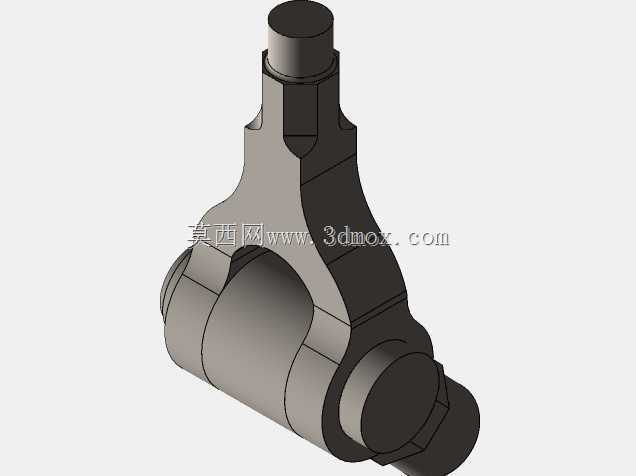

  从外形结构来看,该接头主体采用锻造成型后机加工的工艺路线,主体的异形结构既避让了转向节周边的制动卡钳、轮毂轴承等安装部件,也通过合理的截面形状设计实现了等强度设计,在保证结构强度满足1.5倍安全系数要求的前提下尽可能降低零件重量,符合底盘轻量化的设计趋势。上端的圆柱定位段与转向节安装孔的配合公差选用H7/k6的过渡配合,保证装配后同轴度误差不超过0.03mm,避免装配后出现偏载导致的异常磨损;下端的扁方结构是装配时的扳手夹持位,方便生产线装配以及后期售后维修时施加锁紧扭矩,不需要额外设计复杂的工装就能完成螺母锁紧作业,铰接端的销轴孔同轴度、端面垂直度都有严格的形位公差要求,保证装配后铰接转动灵活无卡滞。

  在实际的底盘调校过程中,这类接头的尺寸参数会直接影响转向系统的阿克曼几何特性,接头的球头中心位置、拉杆连接点的坐标偏差超过1mm,就会导致转向时内外轮转角差不符合设计要求,出现轮胎异常磨损、转向沉重等问题,因此建模过程中所有安装点的坐标都需要和整车硬点参数完全对齐,装配完成后需要做运动仿真校核,模拟悬架从最大上跳行程到最大下跳行程的全运动过程,检查接头与周边部件的最小安全间隙是否大于10mm,避免极限工况下出现部件碰撞。同时还要考虑零件的工艺可行性,锻造分模面的位置选择要避免出现锻造缺陷,机加工的定位基准要统一,减少二次装夹带来的加工误差,所有锐边位置都需要做R0.5以上的倒钝处理,避免装配过程中割伤密封件或者装配人员,表面处理根据车型定位选用镀锌或者达克罗工艺,满足整车盐雾试验的防腐要求,保证在整车全生命周期内不会出现锈蚀导致的接头卡滞、强度下降问题。
