对开式滑动轴承安装组件结构设计

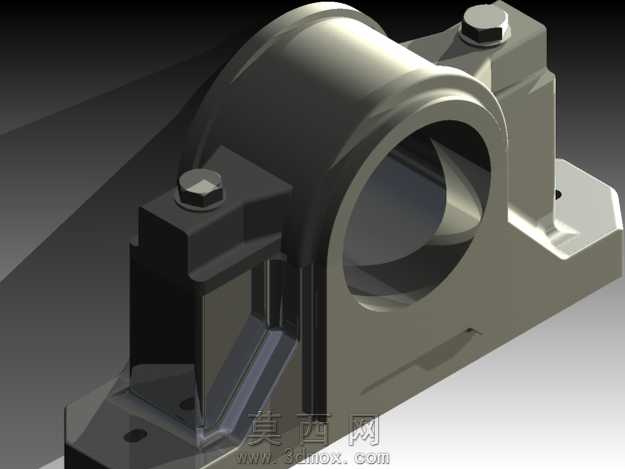

本作品为对开式滑动轴承安装组件的三维设计成果，建模阶段采用自底向上的装配设计思路，先分别完成轴承箱底座、上盖、紧固螺栓、定位销、安装底板等单个零件的特征建模，再按照实际装配约束关系完成整体组件的配合组装，确保各零件间的同轴度、贴合面间隙、螺栓孔对位精度符合机械设计规范要求。建模过程中对轴承箱主体的圆弧承托面、底座安装沉孔、上盖螺栓凸台、加强筋结构等细节特征做了精准还原，通过拉伸、旋转、倒角、拔模等基础特征命令完成实体构建，对边角位置做了合理的工艺倒角处理，避免应力集中问题。渲染阶段采用金属哑光材质模拟铸铁轴承箱的表面质感，对螺栓紧固件赋予镀锌金属材质，通过三点布光方案突出组件的结构轮廓与装配层次，背景采用渐变深灰色调凸显主体结构，渲染输出的效果图清晰展现了各零件的装配位置与整体外形特征。材质参数设置上，铸铁材质调整了合适的粗糙度与反射率，还原铸造件的哑光磨砂质感，螺栓材质添加了轻微的金属反光效果，区分不同零件的材质差异。结构设计上，该轴承箱采用上下对开式结构，通过两侧的六角螺栓实现上盖与底座的紧固连接，底座设置带安装孔的延伸底板，方便整体组件与设备机架的固定安装，箱体两侧的承托圆弧面用于安装滑动轴瓦，实现转轴的回转支撑，底座与上盖的结合面设置定位结构，保证装配后轴承内孔的圆度精度，侧面加强筋结构提升箱体的结构刚性，降低重载工况下的结构变形量。设计过程中充分考虑滑动轴承的安装与维护需求，对开式结构无需拆卸轴端即可完成轴承的拆装更换，安装底板的孔位尺寸符合通用安装标准，可适配多数常规传动场景的支撑需求，各零件的壁厚设计均匀，兼顾结构强度与铸件成型工艺要求，避免出现壁厚突变导致的铸造缺陷。
