八字尾两孔电源对接套接字结构设计

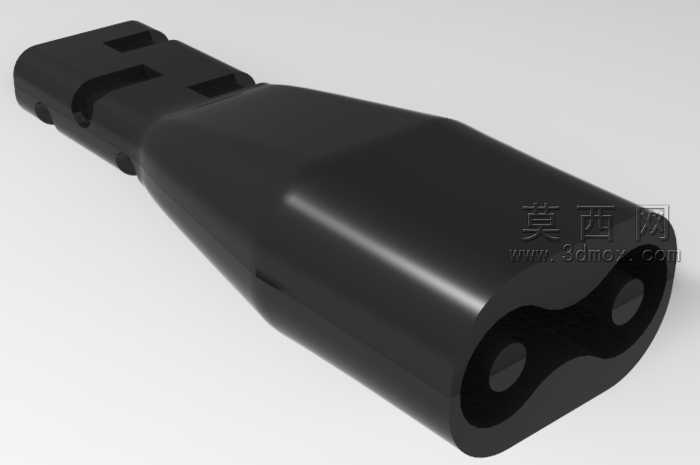

本作品为八字尾两孔电源对接套接字的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段优先遵循接插件行业的通用尺寸规范，先绘制主体截面轮廓草图，通过拉伸、拔模、倒圆角等基础特征构建外部壳体的基础形态，壳体外侧设计有对称的卡扣卡槽结构，用于对接时的限位卡合，避免插接后出现松脱移位的问题，壳体表面做了顺滑的曲面过渡处理，没有尖锐棱角，既提升握持插拔的手感，也能减少注塑生产时的应力集中问题。建模过程中对内部插接腔做了精准的尺寸约束，两个圆形插针孔位的中心距、孔径深度都严格匹配通用八字尾电源插头的尺寸标准，孔位周边做了加厚处理，提升反复插拔后的结构耐用性，插针孔之间的8字形隔断结构做了圆弧过渡，避免插拔时插针对内壁造成刮损。材质渲染阶段选用哑光硬质PVC材质作为壳体的表现材质，调整材质的粗糙度、漫反射参数还原普通电源接插件的磨砂塑料质感，没有添加多余的装饰纹理，还原工业配件的真实外观效果，渲染时采用柔和的侧方打光，清晰展现壳体的曲面弧度、卡槽结构以及内部孔位的形态，让结构细节一目了然。设计思路上优先考虑接插件的实用性与通用性，整体造型符合人体工学的握持需求，壳体中段做了微收腰的造型处理，方便用户插拔时施力，所有结构都适配常规的注塑开模工艺，没有设计倒扣、薄厚差异过大的难成型结构，能够直接对接生产环节的工艺需求，内部结构预留了插针组件的安装空间，可直接配套标准导电插针完成组装，适用于小功率电器的电源对接场景，整体结构紧凑，装配逻辑简单，具备较好的实际应用参考价值。
