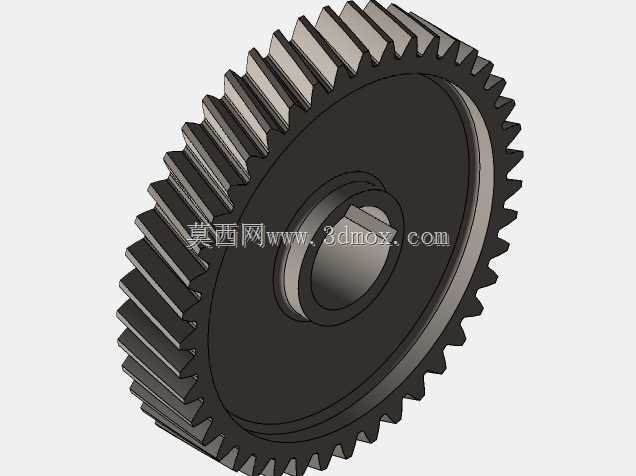

动力传动用高精度斜齿圆柱齿轮

　　这款斜齿轮主要应用在各类需要平稳动力传递的传动链路中，从常规的工业减速箱、机床主轴传动单元，到小型机电设备的动力输出端，都能见到这类结构的齿轮身影。和直齿圆柱齿轮相比，斜齿轮的轮齿呈螺旋角排布，啮合过程中轮齿是逐步进入接触、逐步脱离啮合的，不会出现直齿轮传动时整齿突然撞击的情况，因此传动过程的冲击、振动和噪音都要小很多，适合中高速、重载的传动工况。

　　从设计思路来看，这款斜齿轮采用了渐开线齿形设计，这是当前动力传动齿轮最通用的齿廓形式，加工工艺成熟，传动比恒定，安装中心距的微小误差不会影响传动精度，对装配公差的容忍度更高。轮齿的螺旋角经过匹配计算，既保证足够的啮合重合度，又不会因为螺旋角过大导致额外的轴向力过载，适配常规的深沟球轴承或者圆锥滚子轴承的承载范围，不需要额外设计大规格的止推结构来抵消轴向分力，能有效压缩传动总成的整体体积。齿轮中心的安装孔带键槽结构，属于标准的平键连接形式，和传动轴装配时可以通过平键传递扭矩，避免齿轮和轴之间出现相对转动，键槽的位置和尺寸符合通用传动件的安装规范，不需要额外定制非标传动轴就能完成装配。

　　从安装边界来看，齿轮的轮毂部分做了阶梯式设计，轮毂突出轮体的端面可以作为轴向定位的基准面，装配时可以贴合轴肩或者轴承内圈端面，不需要额外加装轴套就能完成轴向限位，减少装配环节的零件数量。轮缘部分的厚度经过强度校核，在额定扭矩负载下不会出现轮缘变形或者断齿的情况，齿面的结构设计也预留了后续热处理的加工余量，如果需要更高的齿面硬度，可以直接进行渗碳淬火处理，不需要二次调整齿形参数。

　　实际使用场景中，这类斜齿轮常和配对的斜齿轮组成平行轴传动副，也可以和斜齿齿条配合组成直线进给机构，在输送设备的驱动端、自动化生产线的动力传输单元、小型机电产品的减速机构里都能适配。设计建模的时候，轮齿的螺旋线和齿廓的过渡部分做了平滑处理，避免应力集中在齿根位置，齿根的圆角参数经过优化，能有效分散轮齿啮合时的弯曲应力，提升齿轮的疲劳寿命。齿轮端面的减重结构在不影响整体结构强度的前提下，降低了零件自身的重量，减少传动过程中的转动惯量，让设备启停过程更平稳，尤其是在频繁正反转的传动工况下，更低的转动惯量能减少对驱动电机的冲击负载。

　　在装配适配性上，这款齿轮的安装孔直径、轮毂长度、齿顶圆直径都符合通用传动模块的尺寸规范，可以直接替换同参数的老旧故障齿轮，不需要对原有传动腔体做额外的加工修改，降低设备维护的成本。轮齿的啮合侧隙经过合理设计，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现卡齿、润滑脂无法进入啮合面的问题，常温工况下使用常规的锂基脂润滑就能满足长期运行的需求，如果是高速工况，也可以适配喷油润滑的结构，齿轮的端面和齿面结构不会阻碍润滑油的流动，能保证啮合面持续得到润滑，减少齿面磨损。
