六缸星型动力装置无干涉结构设计

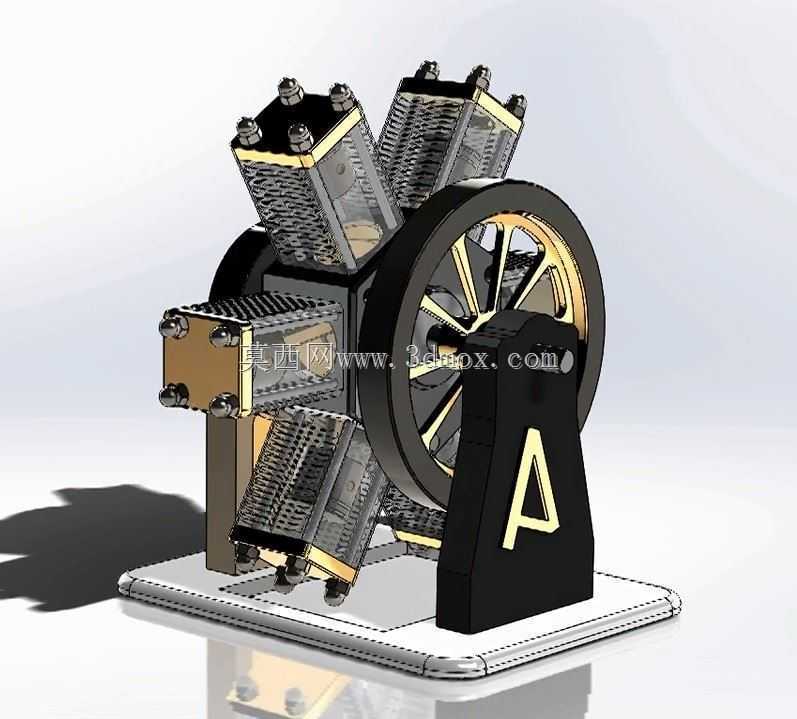

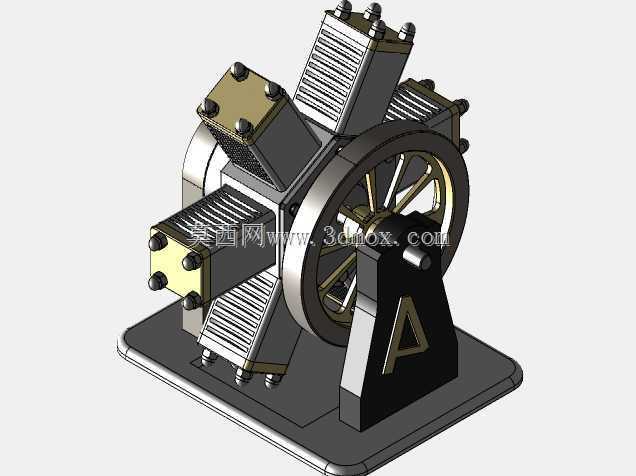

　　这类星型排布的多缸动力结构，最早在航空动力领域得到规模化应用，凭借单曲轴带动多组活塞同步做功的紧凑布局，在径向尺寸受限、轴向安装空间不足的场景下，能在更小的体积内实现更大的排量输出，相比直列排布的同排量动力单元，整体重量可降低三成左右，曲轴受力更均匀，运转过程中的动平衡调校难度更低。本次设计的六缸星型结构，核心围绕无干涉运行目标展开，所有缸体以曲轴回转中心为原点，沿圆周方向呈60度夹角均匀排布，每一组活塞连杆组件的运动轨迹都经过反复校核，确保活塞在上止点、下止点全行程运动过程中，相邻缸体的连杆、活塞销、散热结构件之间不会出现运动碰擦，哪怕是极限工况下的零件热胀变形量，也提前预留了0.12mm的安全间隙，完全规避了多缸星型结构常见的相邻组件干涉问题。

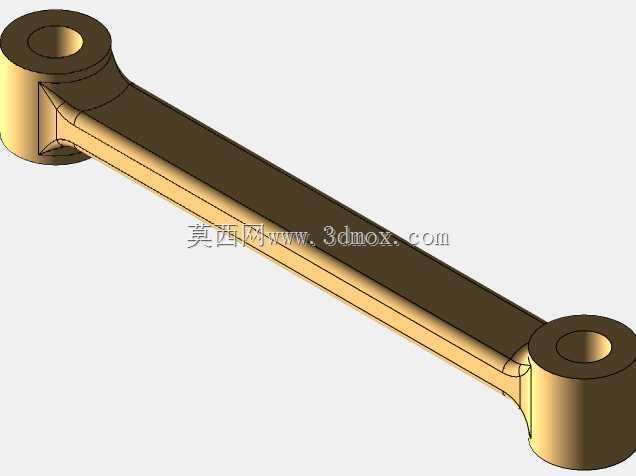

　　从实际应用场景来看，这类结构除了传统的小型航空动力适配场景，还可作为教学演示教具、小型固定式动力单元、模型动力装置使用，外露的缸体结构能直观展示四冲程内燃机的做功全过程，帮助从业者快速理解曲柄连杆机构的运动逻辑，透明化的缸体设计也方便观察活塞往复运动、气门开闭的配合时序。设计过程中，首先确定了曲轴的偏心距参数，结合活塞行程反推每一段连杆的长度，再通过运动仿真逐帧验证每一个角度下的零件位置，缸体采用散热鳍片一体化结构，既保证了持续运转过程中的散热效率，也让整体外观更具机械质感，输出端的大直径飞轮采用辐条式结构，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低飞轮自身重量，减少启动阶段的阻力矩。

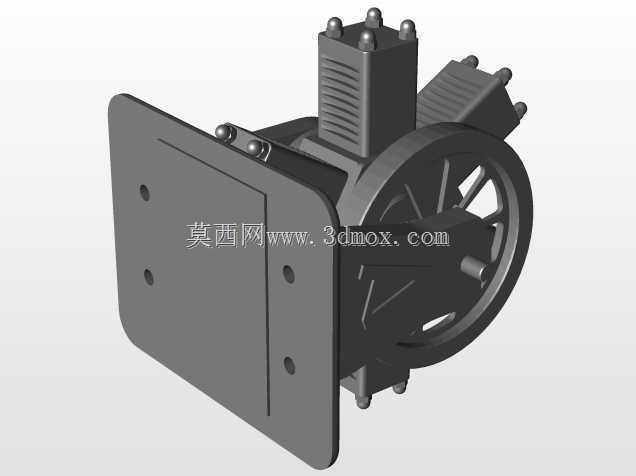

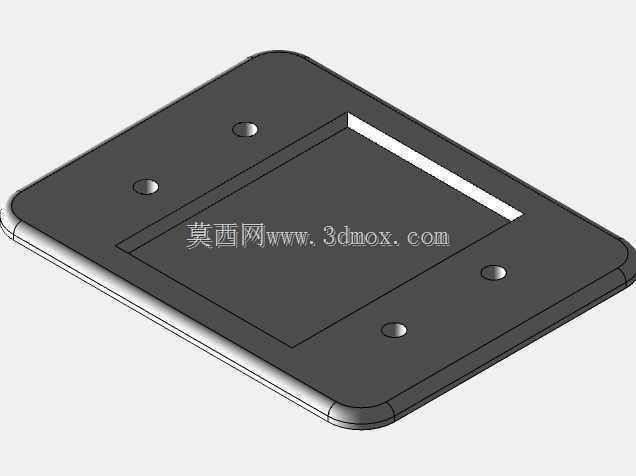

　　安装边界方面，整个动力单元通过底部的平板式基座实现固定，基座上预留了四个对称的安装孔位，可直接适配标准型材支架或实验台架的安装尺寸，整体径向最大尺寸不超过飞轮的外圆直径，轴向尺寸从基座底面到缸体顶端的高度控制在合理范围内，不需要额外预留过大的安装避让空间，基座与缸体支架之间采用定位销加螺栓的双重固定方式，长期运转过程中不会出现连接松动导致的同轴度偏差。每一组缸体的活塞环槽尺寸、活塞销孔径都采用统一标准设计，零件互换性强，后期维护过程中不需要单独定制配件，通用的密封件、紧固件即可完成易损件更换。

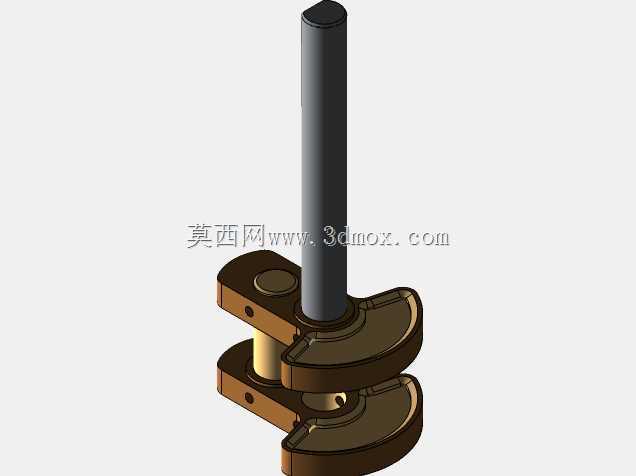

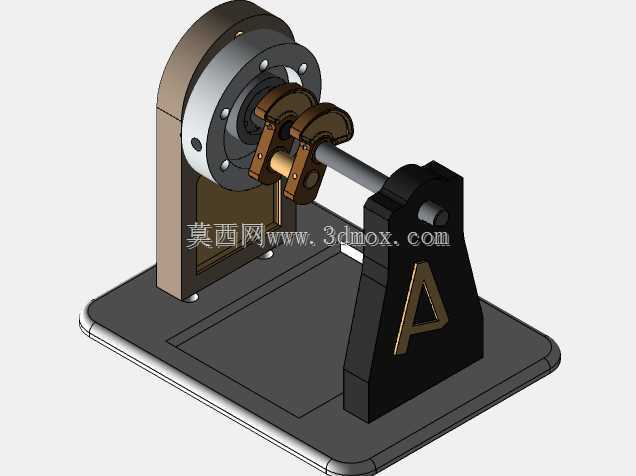

　　曲轴的支撑位采用双轴承固定结构，有效降低运转过程中的径向跳动，避免因为曲轴挠曲变形导致的活塞偏磨问题，润滑通道直接集成在曲轴内部，运转过程中可通过离心力将润滑油输送到每一组连杆的铰接位置，不需要额外设计复杂的外部润滑管路，进一步压缩了整体结构体积。从功能特性来看，六缸依次做功的间隔角度仅为60度，动力输出的平顺性远优于单缸、双缸结构，飞轮储存的动能可以平稳度过活塞的排气、进气、压缩非做功行程，运转过程中的振动幅度更小，对安装基座的强度要求更低，不需要额外加装厚重的减震组件即可稳定运行。设计时特意将所有连接螺栓的布置位置都预留了扳手操作空间，后期拆解维护时不需要特殊工装，标准内六角扳手即可完成全部拆装操作，缸体与基座之间的连接支架采用分体式设计，单个缸体出现故障时可单独拆解维修，不需要将整个动力单元完全拆分，大幅降低了维护难度。
