单缸二冲程动力单元结构设计方案

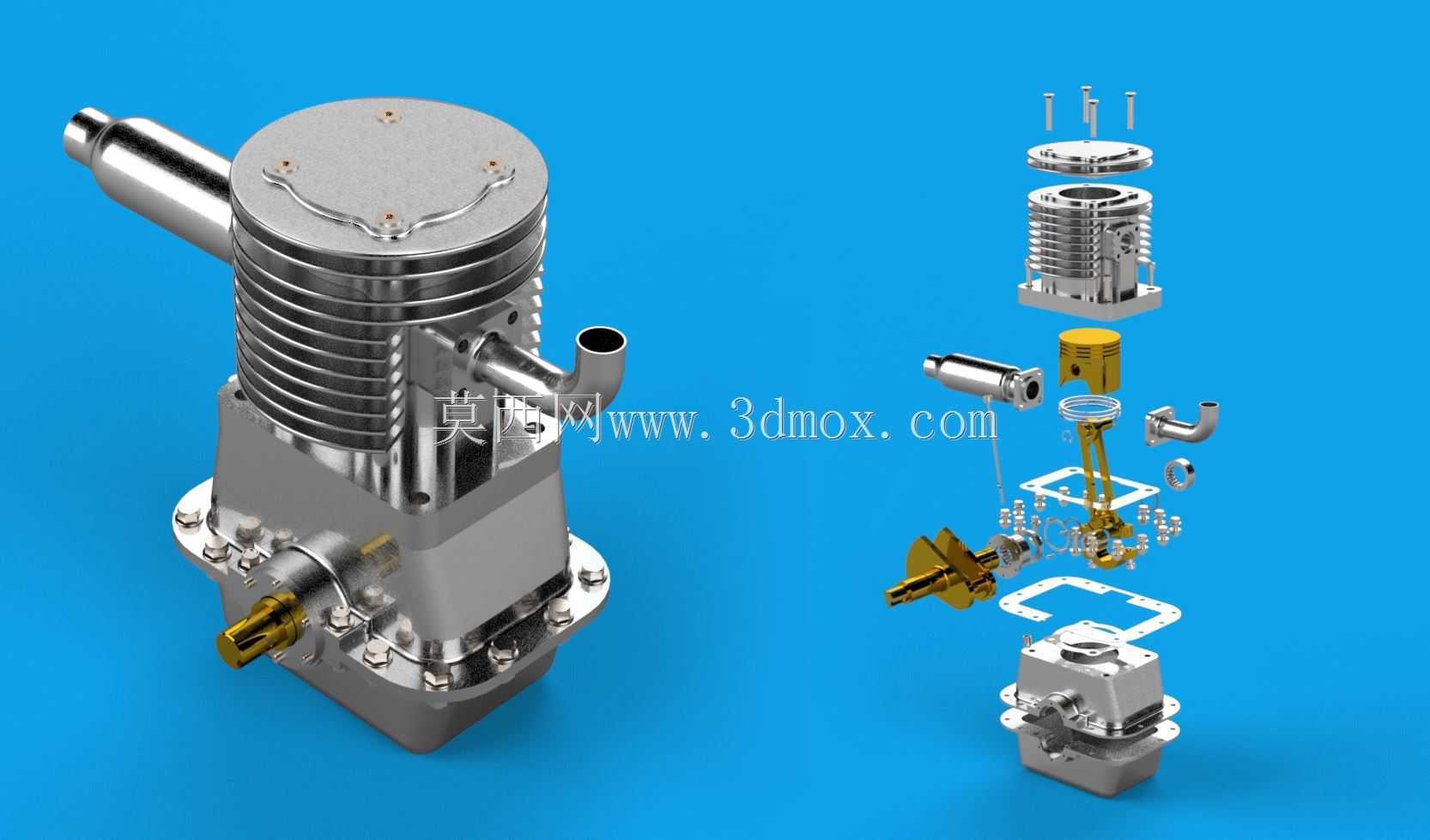

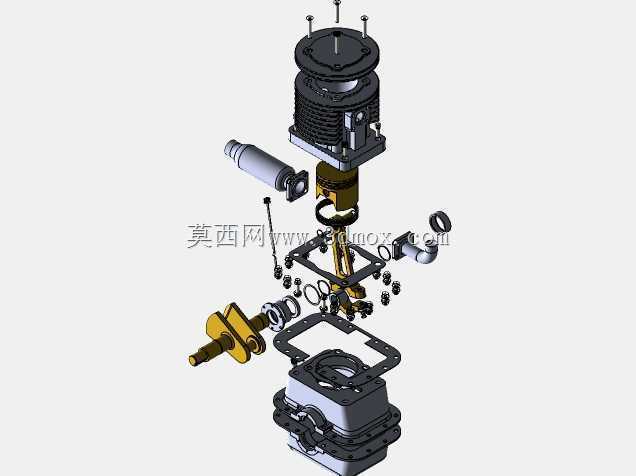

　　这套动力结构的设计，最初是瞄准小型便携动力装备的配套需求展开的，常见的应用场景覆盖园林作业机具、小型航模动力、便携发电机组以及轻型代步工具的动力端，这类场景对动力单元的体积重量、功率密度、维护便捷性都有比较严苛的要求，二冲程的结构特性刚好能匹配这类需求——相比同排量四冲程结构，它能在更小的体积重量下输出更高的功率，结构零件数量更少，日常维护的拆解难度也更低。从结构功能拆分来看，整套单元分为气缸散热总成、活塞曲柄连杆机构、曲轴箱密封腔体、进排气接口、动力输出轴段几个核心部分。

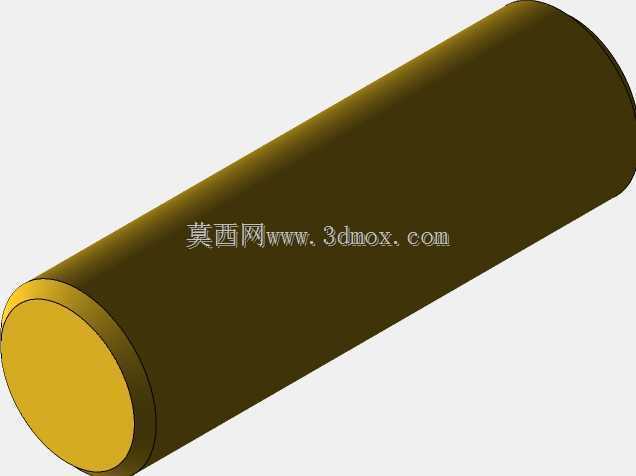

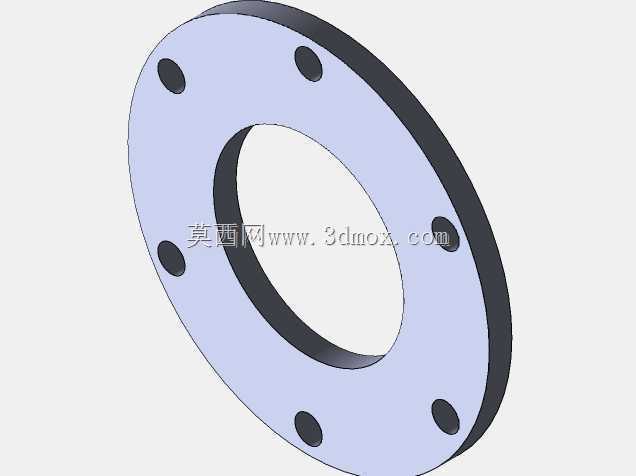

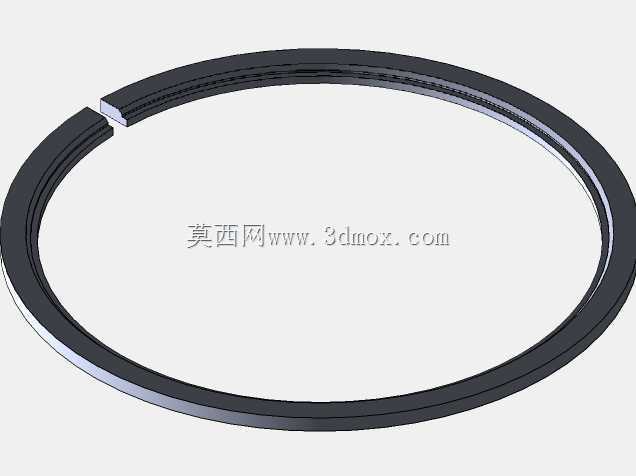

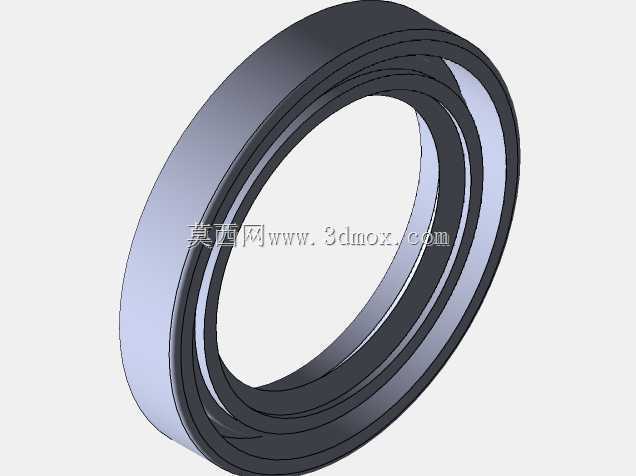

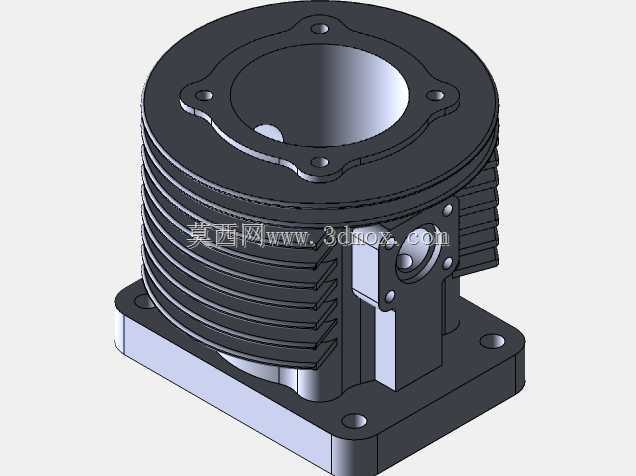

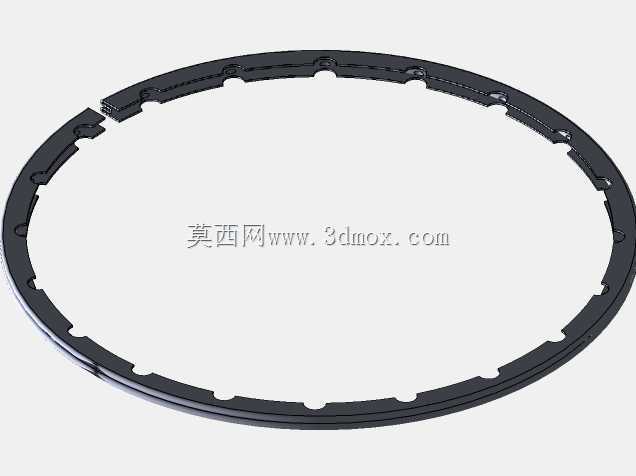

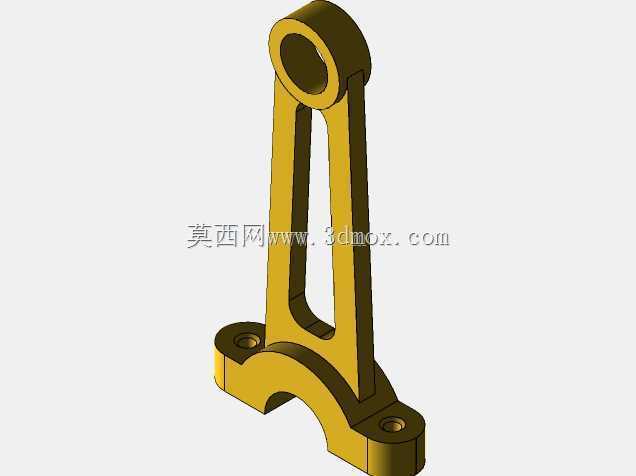

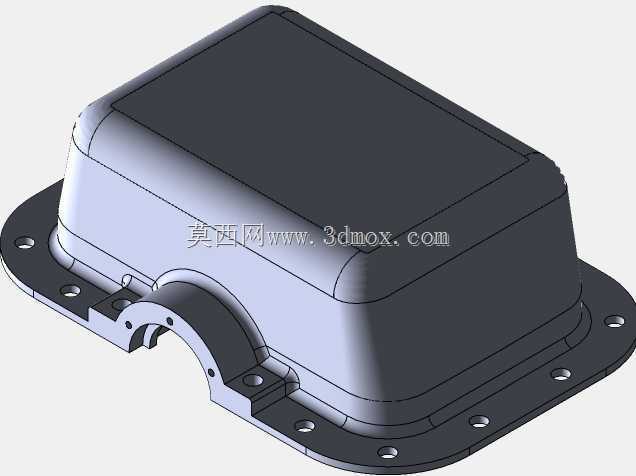

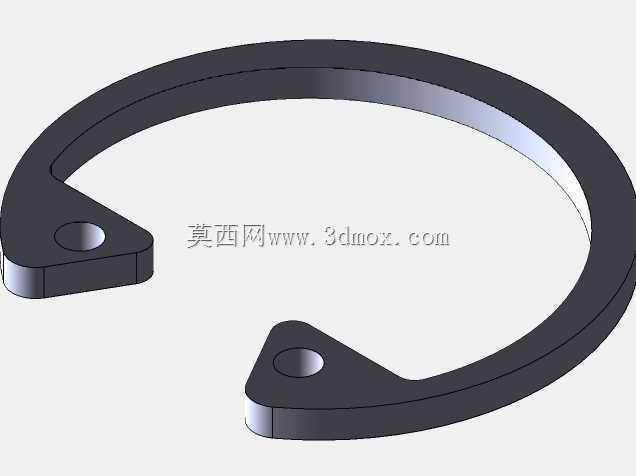

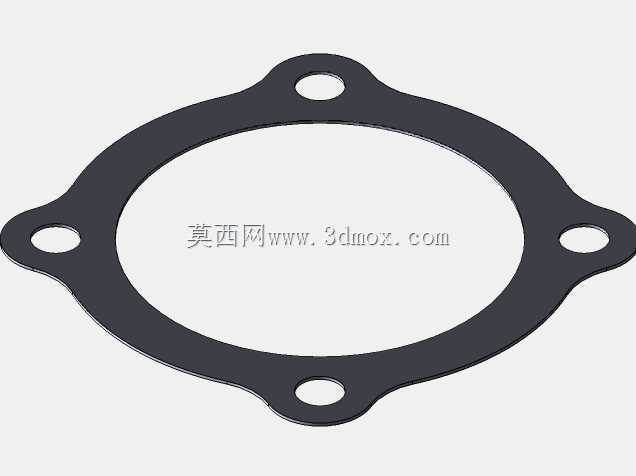

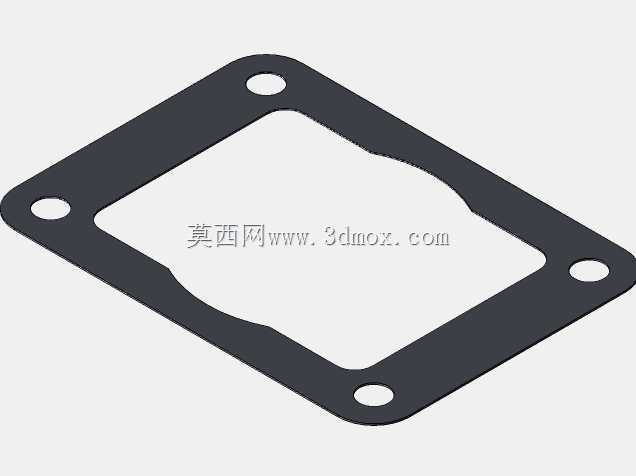

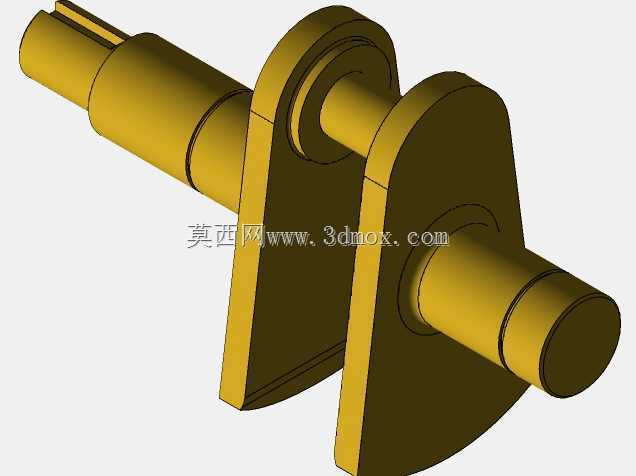

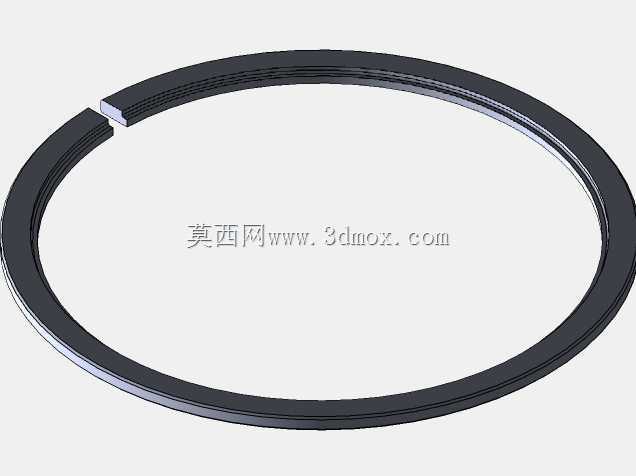

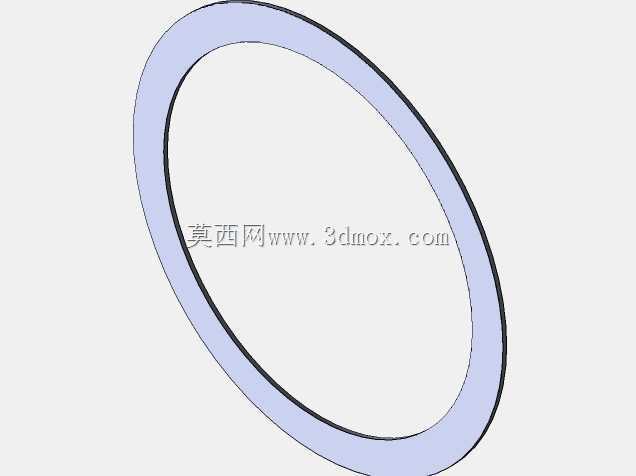

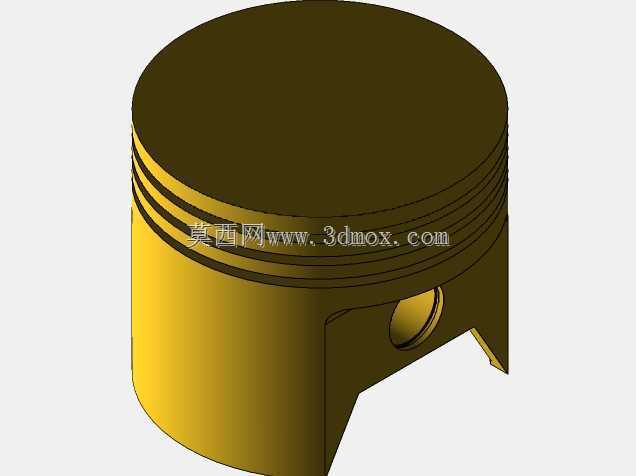

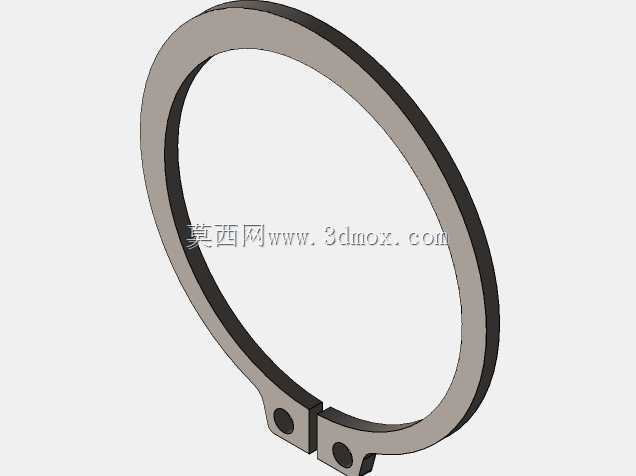

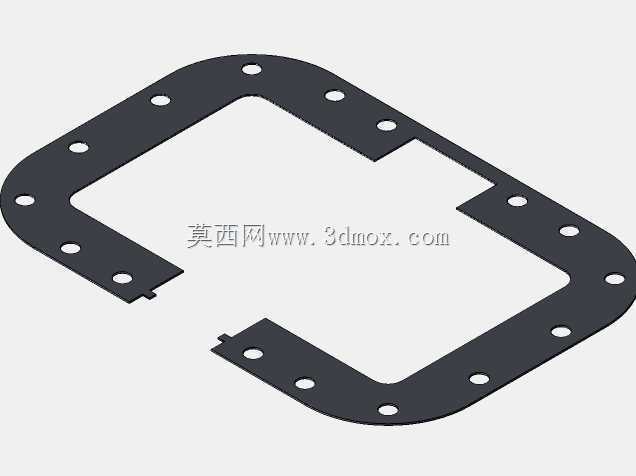

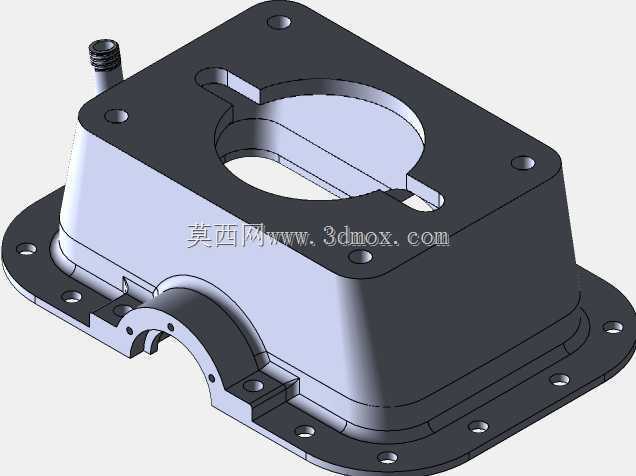

　　气缸外壁设计了密集的环形散热鳍片，这是风冷散热结构的典型设计，鳍片的间距、高度都经过热负荷校核，保证动力单元持续高转速运转时，气缸壁的温度能维持在润滑油耐受区间内，避免过热导致的活塞胀缸、密封失效问题；气缸顶部的燃烧室轮廓做了圆弧过渡处理，能减少混合气燃烧时的气流死区，提升燃烧效率，降低未完全燃烧的混合气残留。活塞组件的设计兼顾了轻量化与密封需求，活塞环采用两道气环加一道油环的配置？不对，二冲程结构的活塞环开口位置特意做了定位销限位，避免环口在往复运动中卡进气缸壁的气口导致断裂，活塞销采用全浮式设计，两端用卡簧限位，保证高转速往复运动时的连接可靠性。曲柄连杆机构做了整体动平衡校正，曲轴的配重块轮廓根据活塞往复运动的惯性力做了偏心优化，能把高转速运转时的一阶振动降到最低，减少动力单元对外的振动传递，降低配套设备的减震结构设计压力。曲轴箱部分采用分体式密封结构，结合面的密封槽尺寸经过公差匹配，装配时配合密封垫能保证曲轴箱内的预压缩压力不泄漏，这对二冲程结构来说至关重要——二冲程的进气预压缩是在曲轴箱内完成的，一旦密封失效，会直接导致进气量不足、功率大幅下降。

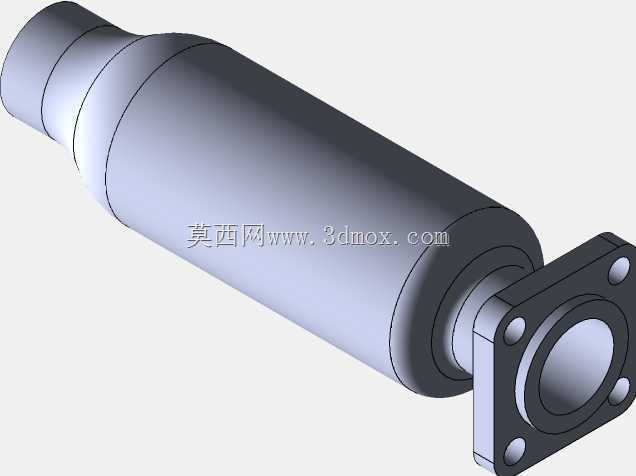

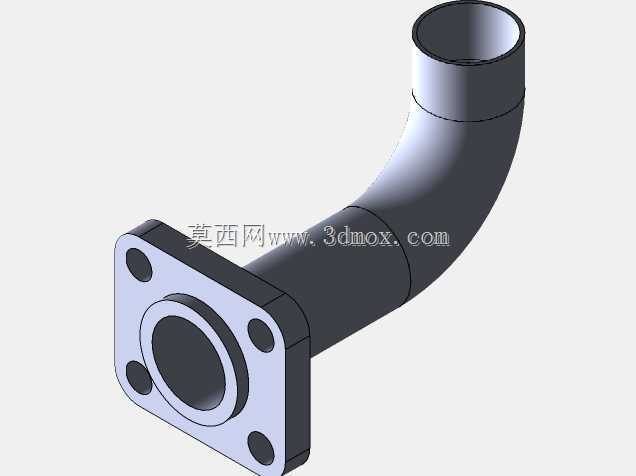

　　进排气接口的位置、角度都做了气流走向优化，排气口设置在气缸侧壁靠上位置，进气口位置对应活塞下行的扫气阶段，扫气气流的走向能尽可能把气缸内的废气扫出，减少废气残留对下一个循环燃烧效率的影响；进气接口采用快插式的圆柱接口，能直接匹配标准口径的化油器或者进气喉管，减少配套时的接口改造成本，排气接口同样采用标准圆柱对接结构，方便配套不同长度、消音结构的排气管。动力输出轴从曲轴箱侧端伸出，轴端做了扁位与螺纹孔设计，既可以通过键连接传递扭矩，也可以通过螺纹锁紧连接皮带轮、齿轮或者螺旋桨等负载，轴的伸出长度、直径都参考了同级别通用动力的安装尺寸，能直接适配多数现有小型动力设备的安装位，不需要额外做转接结构设计。安装边界方面，曲轴箱底部设计了带安装孔的法兰底座，四个安装孔的孔位间距、孔径都做了标准化设计，底座的平面度公差控制在0.05mm以内，保证安装时动力单元和设备机架的贴合度，避免运转时因为安装面不平产生附加应力导致壳体开裂；整套动力单元的径向最大尺寸不超过气缸散热鳍片的外圆直径，轴向尺寸从输出轴端面到气缸顶部的距离控制得非常紧凑，给配套设备的其他结构留出足够的布置空间。

　　设计过程中特意考虑了拆解维护的便捷性，气缸和曲轴箱的连接螺栓采用统一规格的内六角螺栓，不需要准备多种规格的工具就能完成整机拆解，日常清理积碳、更换活塞环的操作都可以在普通维修工位完成，不需要专用工装；所有运动部件的润滑采用混合气带油润滑的方式，不需要单独设置润滑油道与机油泵，进一步简化了结构，降低了故障点数量。从实际使用的角度出发，这套结构的零部件通用性很强，多数密封件、紧固件都采用标准件，替换采购非常方便，适合批量配套到各类小型动力设备上，也适合作为动力原理教学的演示结构，能直观展示二冲程动力的进气、压缩、做功、排气整个循环的结构配合关系。
