割草机配套风冷单缸四冲程动力装置

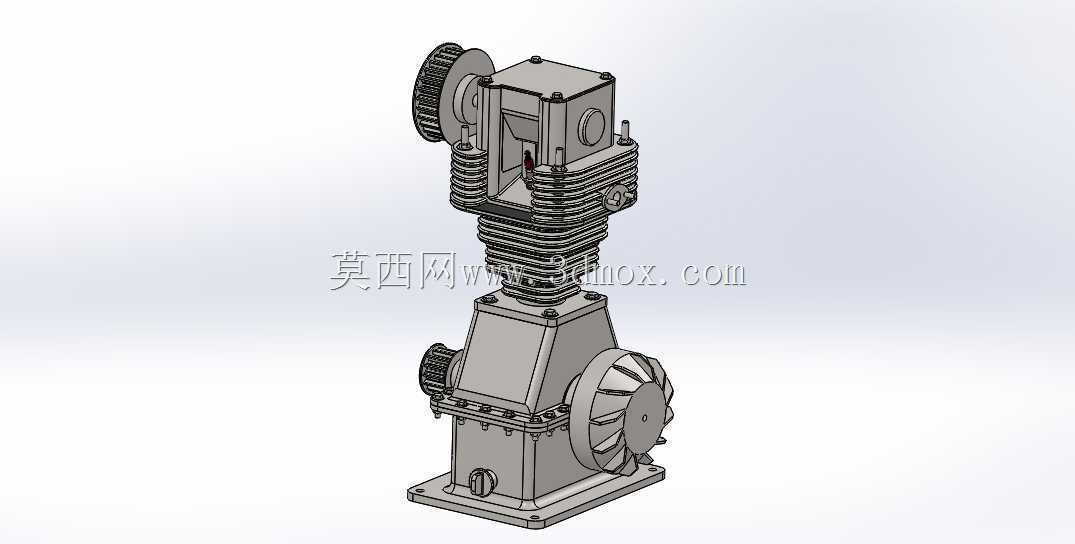

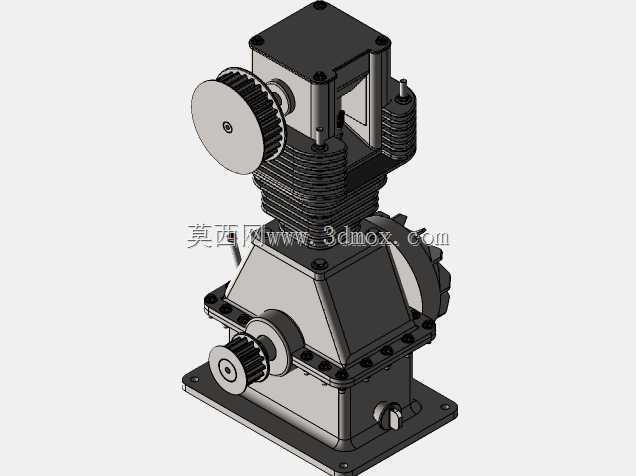

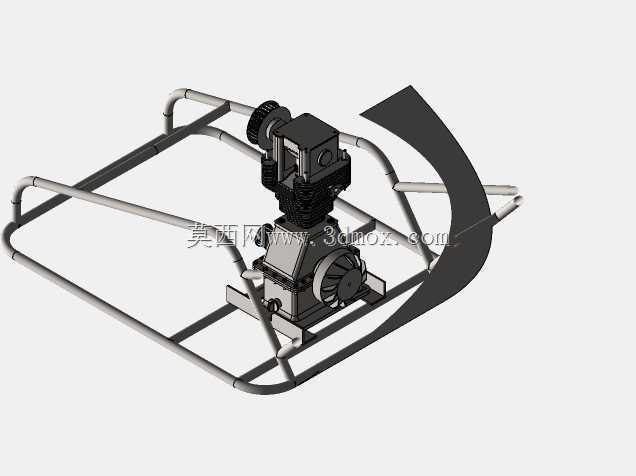

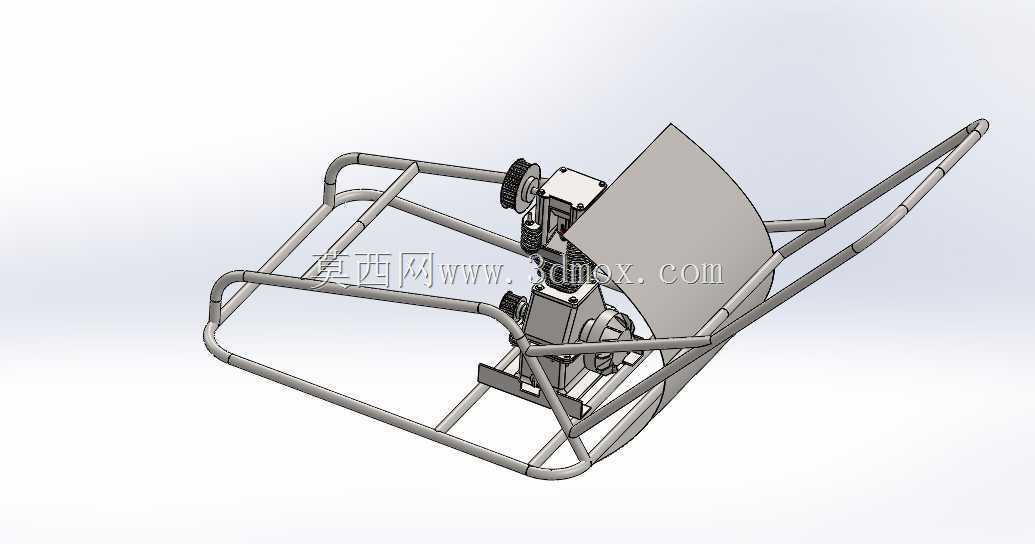

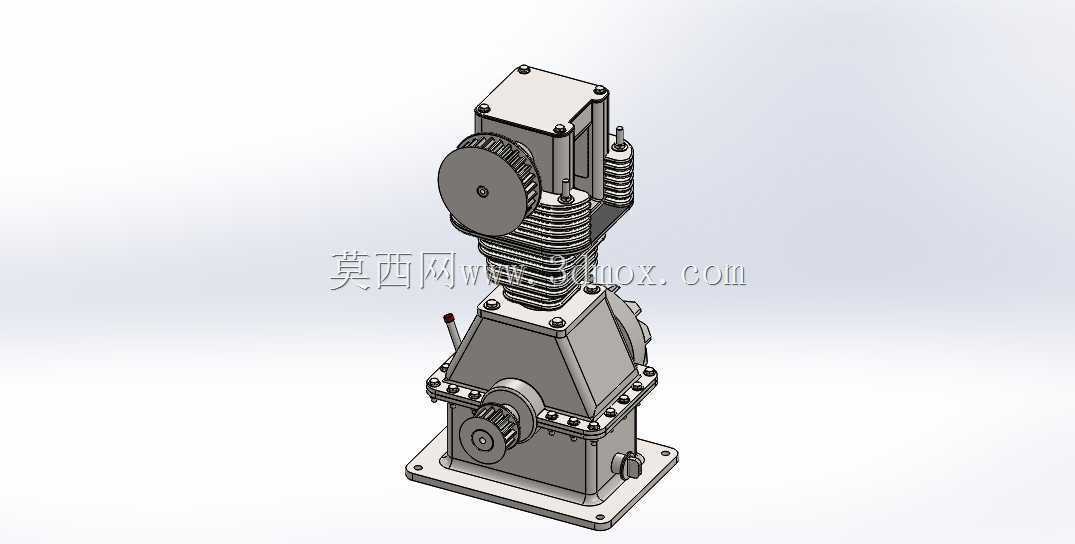

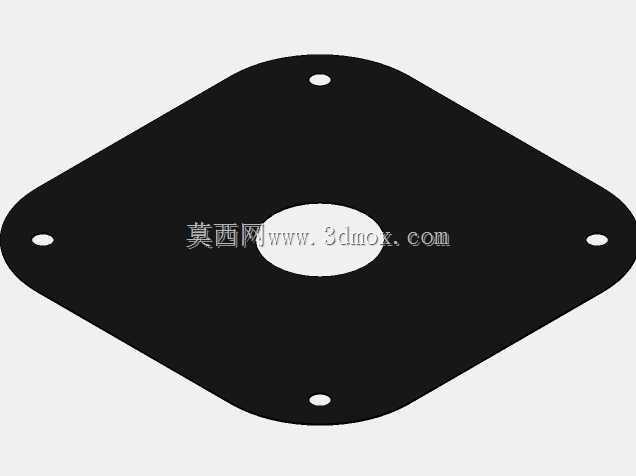

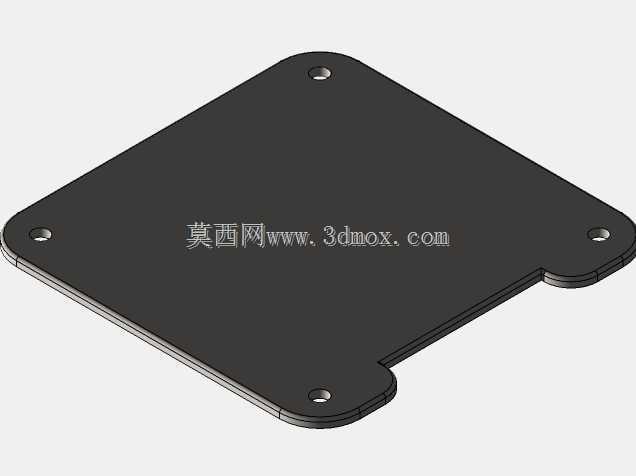

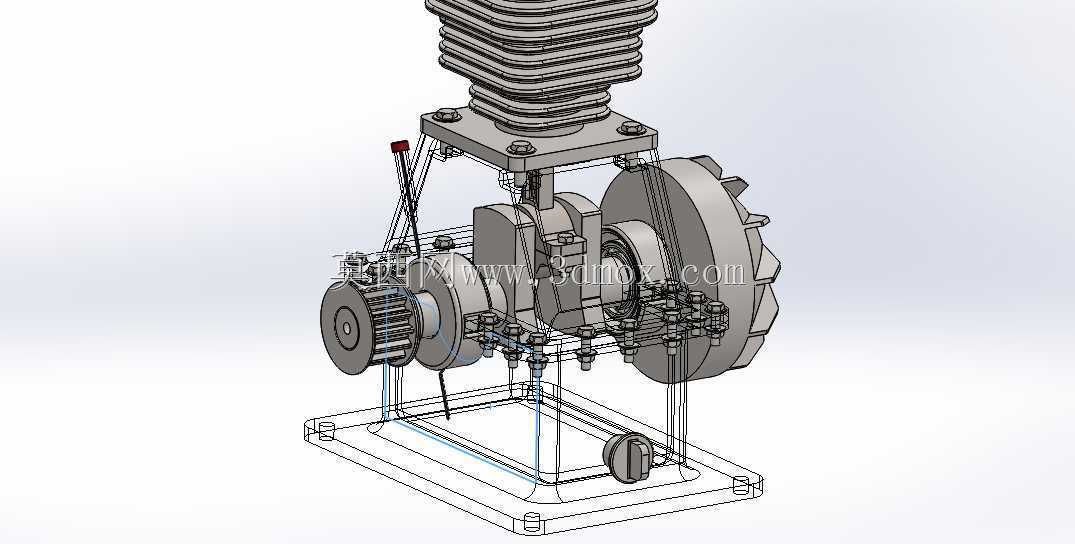

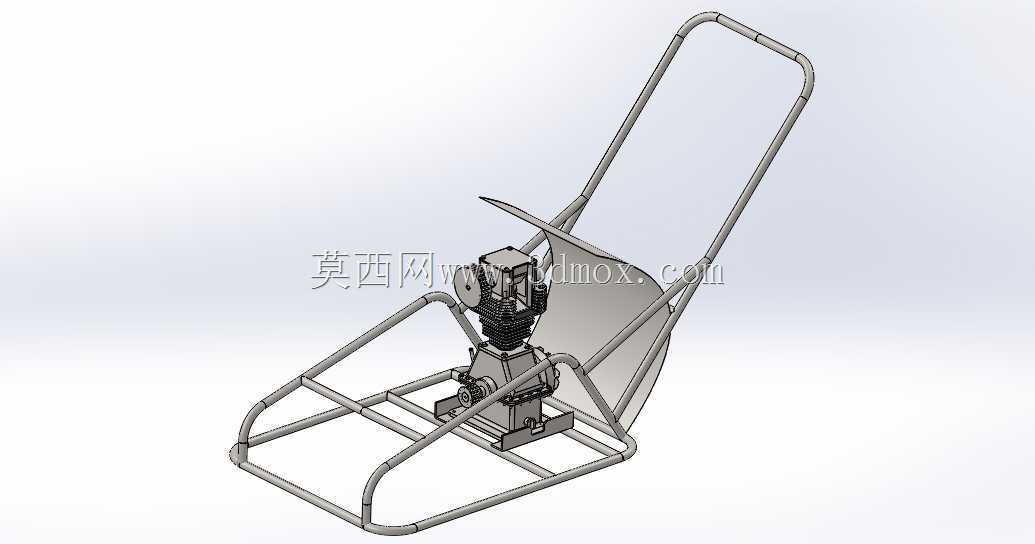

　　园林养护作业场景中，手推式割草机的动力输出稳定性直接决定作业效率与连续工作时长，这款专为割草机开发的单缸四冲程风冷动力单元，从结构设计阶段就完全匹配园林作业的复杂工况需求。不同于通用小型动力的泛用化设计，该动力装置的安装底座采用带加强筋的方形平板结构，四个安装孔位的孔距完全适配主流手推割草机的机架安装基准，底座厚度经过载荷校核，可承受活塞往复运动产生的持续振动，避免长期作业后安装螺栓出现疲劳松脱。整机采用立式布局，曲轴输出端位于箱体下部，可直接通过皮带轮或联轴器连接割草机的刀盘传动系统，无需额外加装换向传动结构，大幅简化割草机的整机传动链路，减少动力传递过程中的损耗。

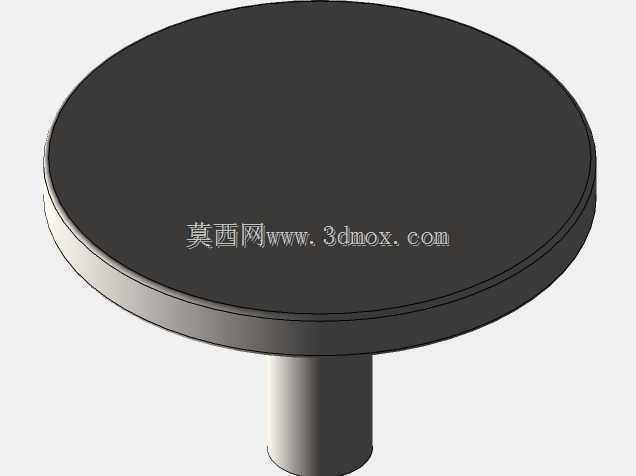

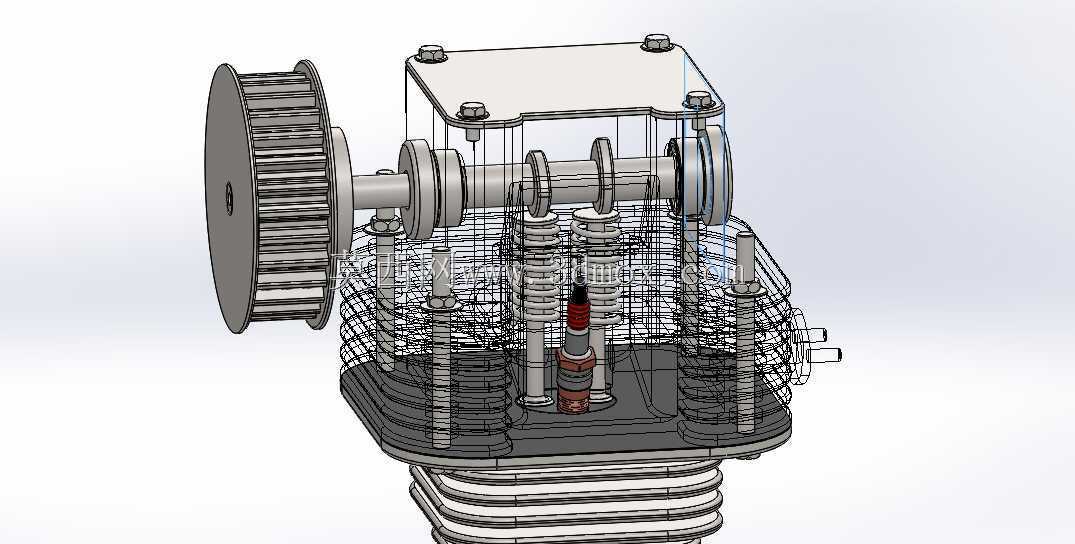

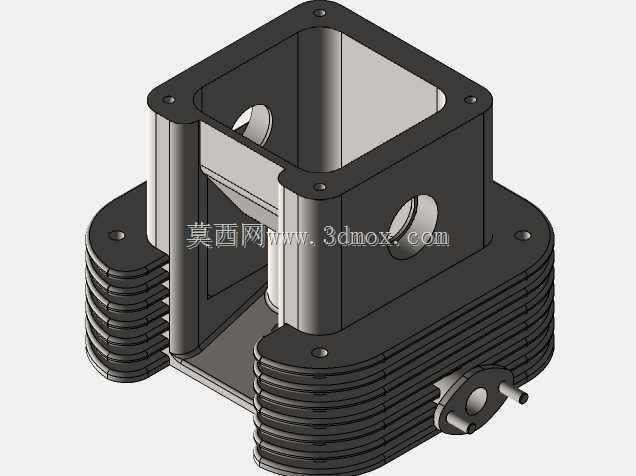

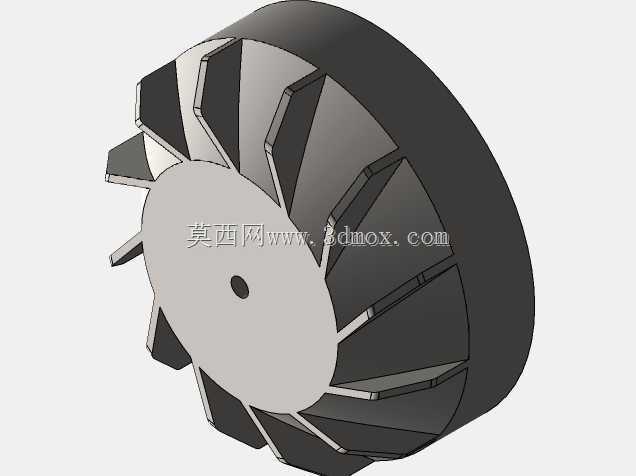

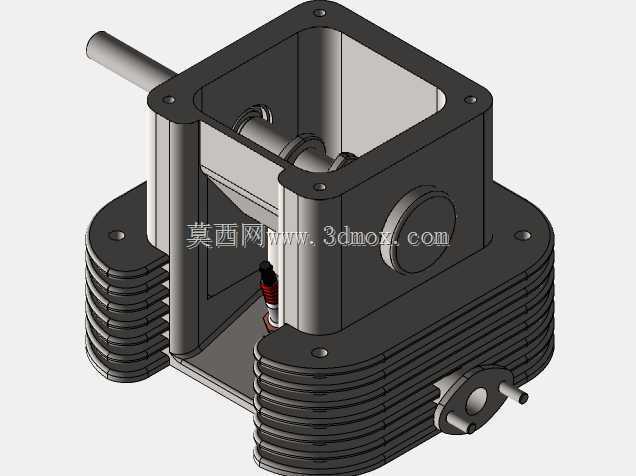

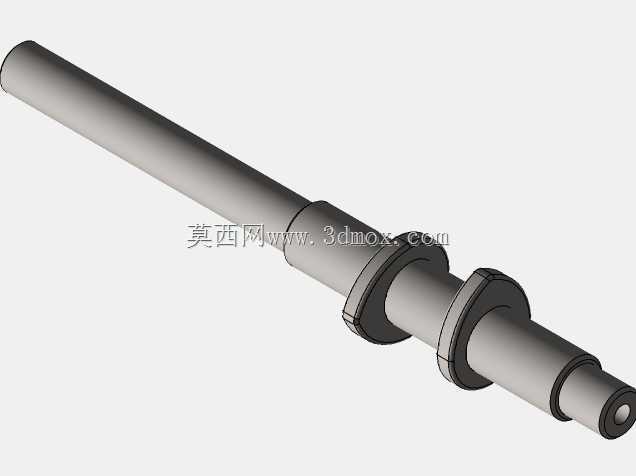

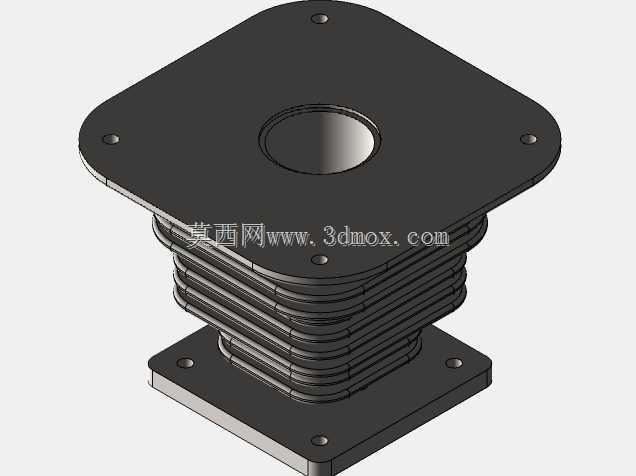

　　散热结构是这款动力装置的设计重点，考虑到割草机作业时环境中存在大量草屑、粉尘，若采用水冷结构会增加管路堵塞、冷却液泄漏的故障概率，因此整机采用全风冷散热方案，气缸外壁布置密集的环形散热鳍片，鳍片的间距、高度经过热仿真优化，既保证足够的散热面积，又能避免草屑卡入鳍片间隙影响散热效率，飞轮端集成的散热风扇可在曲轴运转时形成定向气流，顺着散热鳍片的走向带走气缸与缸头的热量，保证设备在夏季高温环境下连续作业时不会出现过热拉缸的问题。配气机构采用顶置气门设计，凸轮轴布置在曲轴箱内，通过齿轮与曲轴传动，传动比精准匹配四冲程循环的配气相位，进气端配套小型空气滤清器，可过滤割草作业时扬起的草屑与粉尘，减少气缸内壁的磨损，排气侧的消音器采用紧凑式结构，在控制整机体积的前提下降低排气噪音，满足园林作业的噪音管控要求。

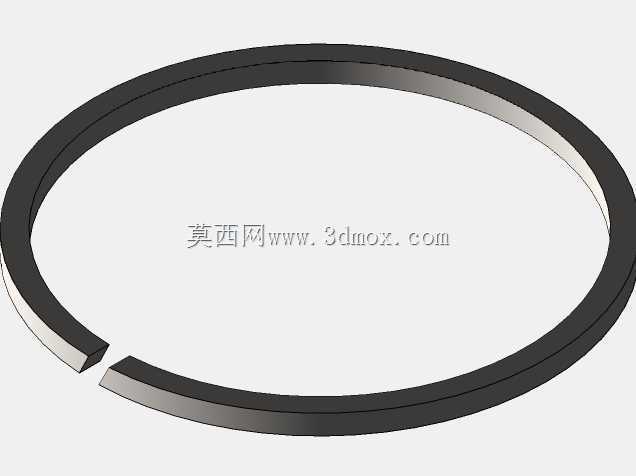

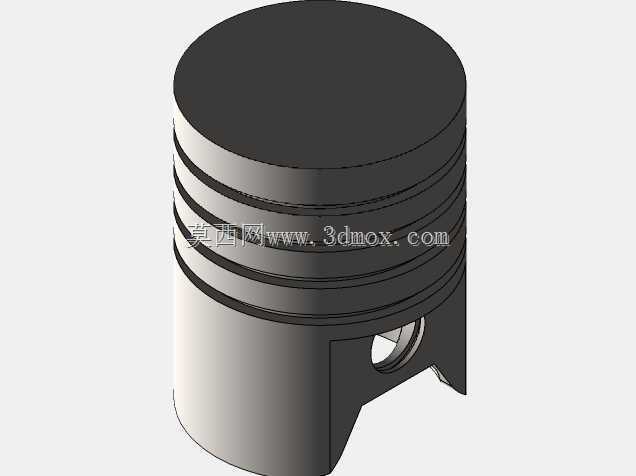

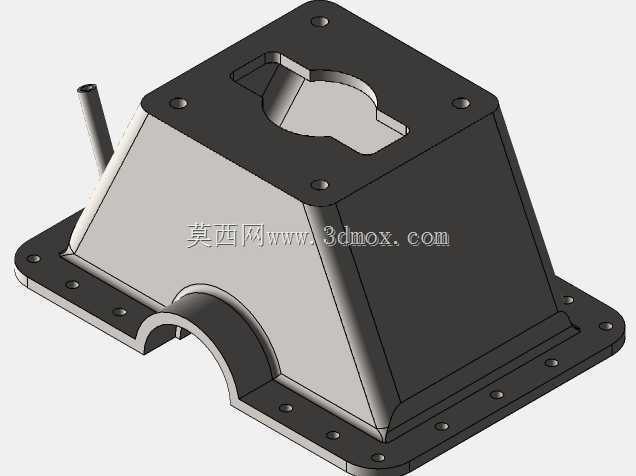

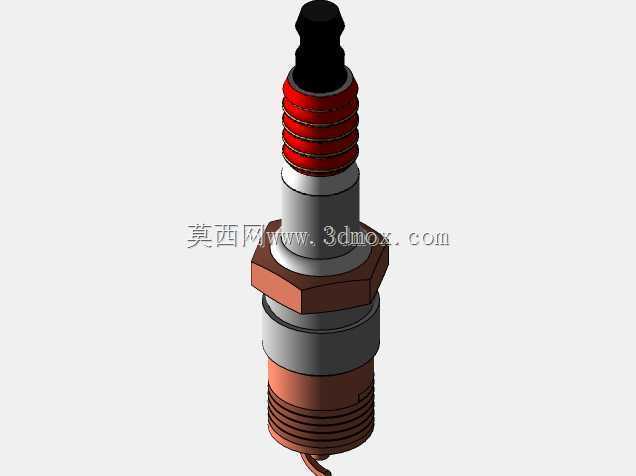

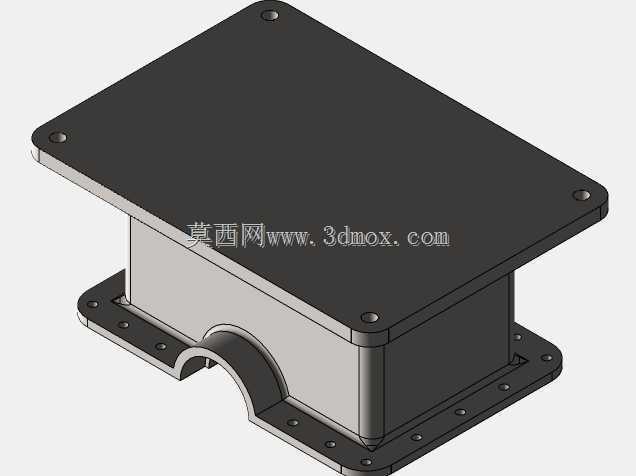

　　曲轴箱采用分体式结构，上下箱体通过螺栓连接，结合面布置密封胶槽，装配时涂覆密封胶即可保证润滑油的密封性能，避免作业时机身倾斜导致的机油渗漏。箱体内集成润滑油道，曲轴连杆机构采用飞溅润滑方式，无需额外加装机油泵，简化结构的同时降低故障点，润滑油加注口位于箱体侧部，带有油位标尺，方便日常维护时检查机油存量。气缸与活塞的配合间隙经过冷态与热态工况的双重校核，活塞环采用三道环设计，两道气环保证燃烧室的密封性能，一道油环刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳。点火系统采用磁电机集成式设计，飞轮上的磁钢随曲轴转动时即可为火花塞提供点火电能，无需额外配置蓄电池，简化整机电气结构，适配割草机这类无外接电源的移动作业设备。

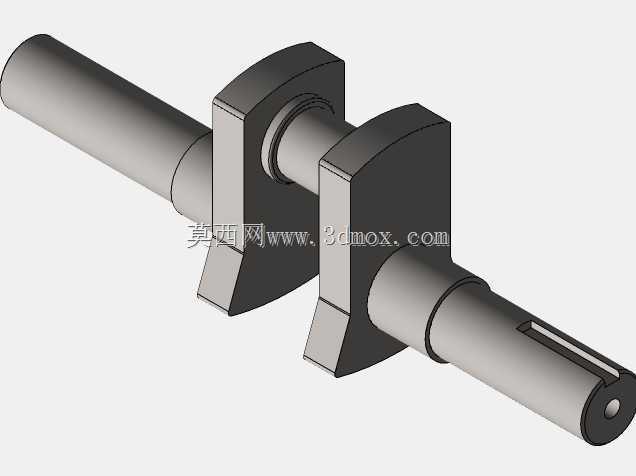

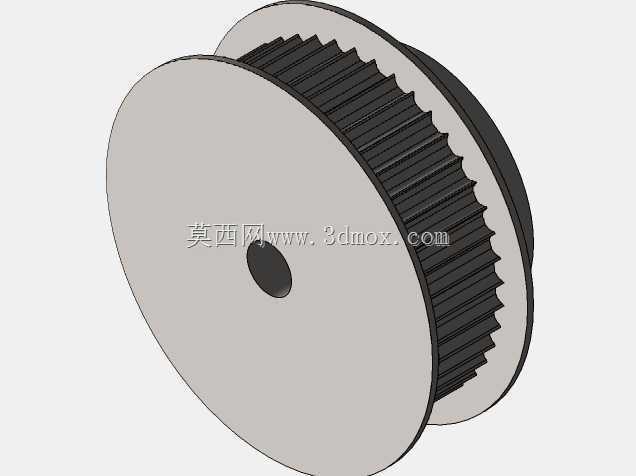

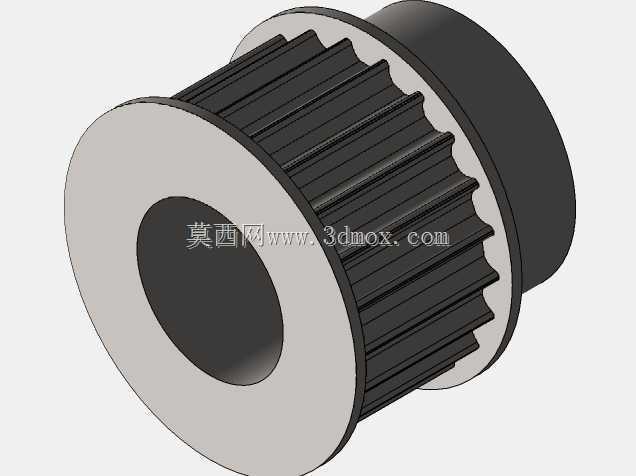

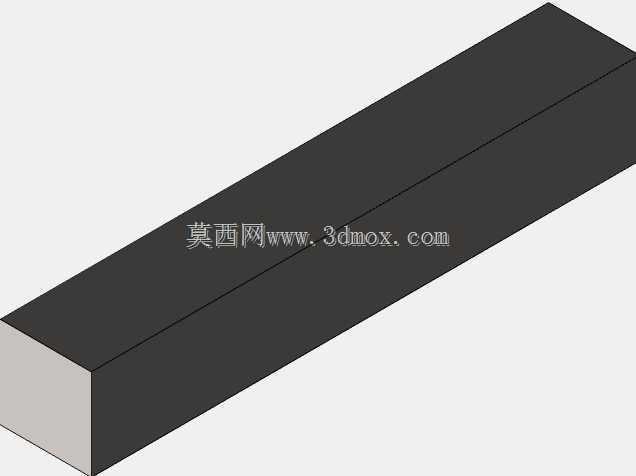

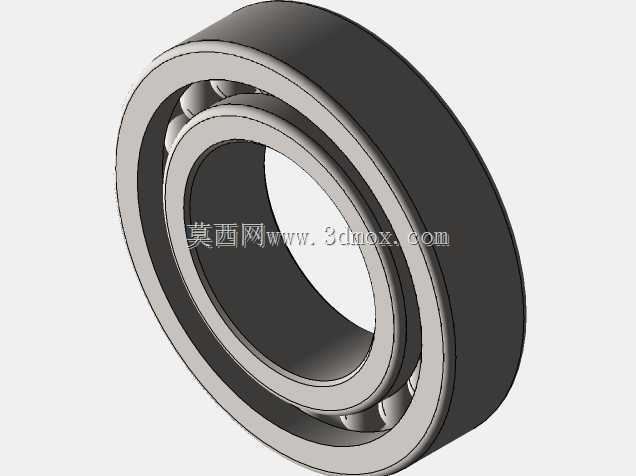

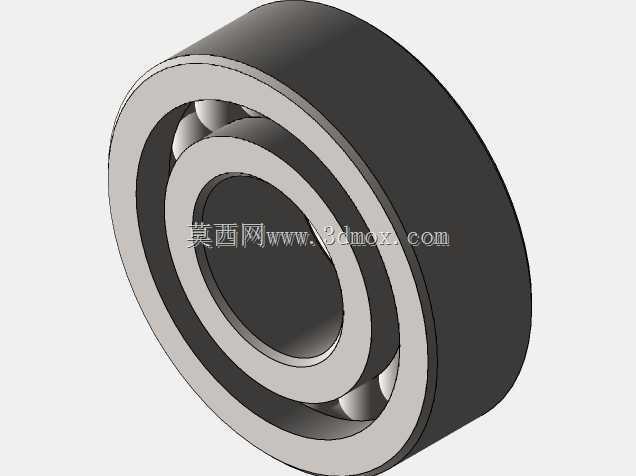

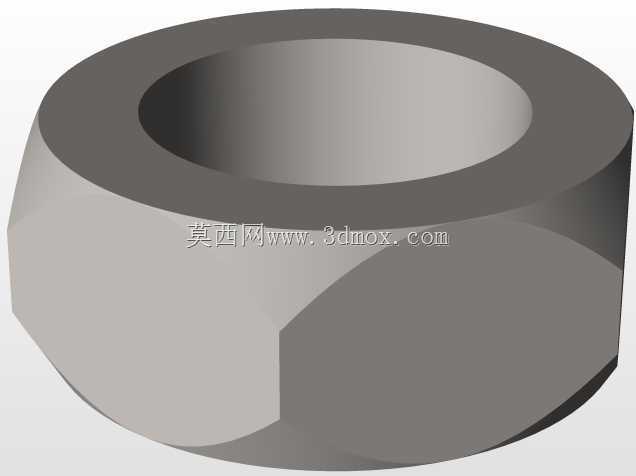

　　整机的外部轮廓充分考虑割草机的安装空间限制，缸头部分的气门室盖采用圆角方形结构，避免突出的棱角与割草机的护罩发生干涉，化油器安装在缸体侧部的进气口位置，油门调节机构采用外置摇臂设计，可直接连接割草机的油门拉线，方便操作人员在作业过程中调节动力输出转速。启动机构布置在箱体上部，采用手拉式反冲启动结构，启动拉绳的导向轮位置经过优化，拉动时的阻力曲线平滑，操作人员无需施加过大的力即可完成启动。输出轴端的皮带轮采用键连接固定，轴端配有锁紧螺母，可传递足够的扭矩带动割草机刀盘旋转，刀盘遇到较硬杂草时的瞬时冲击载荷可通过曲轴的平衡块抵消一部分，减少冲击对箱体轴承的损伤。

　　从安装边界来看，整机的重心落在底座安装面的中心位置，安装后不会导致割草机出现重心偏移，整机高度控制在适配常规割草机护罩的范围内，无需对割草机的原有护罩结构进行切割修改。所有外露的螺栓均采用标准件，方便后期维护时的拆卸更换，散热鳍片的表面做了钝化处理，可抵御园林作业时遇到的露水、草汁腐蚀，延长整机的使用寿命。燃油箱布置在缸体侧上方，出油口位置高于化油器进油口，依靠重力即可完成燃油供给，无需加装燃油泵，油箱盖带有通气孔，可保证燃油顺利流出，同时避免作业颠簸时燃油溢出。
