涡轮机径向进气扇叶结构设计

　　这类涡轮扇叶属于径流式叶轮结构，常应用在中小型涡轮增压器、工业通风设备、微型燃气轮机以及部分风冷散热系统的核心做功单元中，和普通轴流扇叶的送风逻辑完全不同，它依靠叶片高速旋转时的离心效应，将沿轴向进入叶轮中心的气流沿径向甩出，在同等转速下能输出更高的风压，适配需要克服管路阻力、定向高压送风的工况场景。从实际使用场景来看，这类扇叶既可以作为涡轮机械的做功部件，将流体的动能、压力能转化为转轴的旋转机械能，也可以作为主动送风部件，由电机带动旋转输出高压气流，比如工业设备的密闭腔体散热、物料气力输送的风源端、小型涡轮增压装置的压气端，都会用到同结构的叶轮部件。

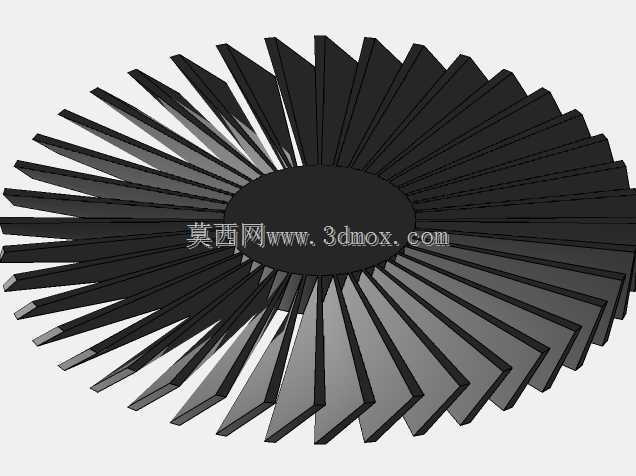

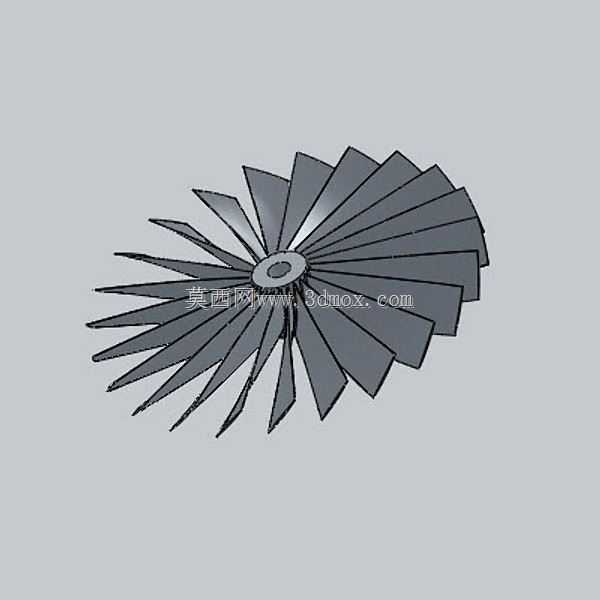

　　在结构设计层面，这款扇叶采用等厚叶片周向均布的排布方式，中心设置带安装孔的轮毂结构，轮毂的中心孔直接和动力输出轴配合，安装时需要保证孔轴的同轴度公差控制在0.02mm以内，避免高速旋转时出现动不平衡量超标的问题，叶片和轮毂的连接位置做了圆弧过渡处理，减少应力集中的同时，也能降低气流在叶根位置的涡流损耗。叶片的型线采用后弯式设计，这种叶型的优势在于运行时的气流流动更顺畅，相同转速下的效率比前弯叶片更高，同时运行时的轴功率随流量变化的曲线更平缓，不会出现随流量增大电机过载的问题，适配长时间连续运行的工业工况。

　　从安装边界来看，这款叶轮的外径尺寸适配常规的蜗壳安装腔，安装时需要保证叶片外缘和蜗壳内壁的间隙控制在1-2mm之间，间隙过大会导致气流回流损失，降低整体效率，间隙过小则容易在高速旋转时出现叶片擦碰蜗壳的故障，中心轮毂的轴向长度需要和动力轴的配合长度匹配，轴端需要设置锁紧结构，避免运行过程中叶轮轴向窜动。设计过程中需要重点核算叶片的强度，因为高速旋转时叶片承受自身离心力带来的拉应力，尤其是叶根位置的应力集中区域，需要保证在最高工作转速下，材料的许用应力至少是实际工作应力的2.5倍以上，同时还要做动平衡校正，按照G2.5的动平衡精度等级要求，在叶轮的指定位置做去重处理，避免高速运行时出现振动超标、轴承过早损坏的问题。

　　叶片的表面粗糙度需要控制在Ra1.6以下，粗糙的叶片表面会增加气流的摩擦阻力，同时长期运行时更容易积灰，破坏叶轮的动平衡，对于应用在洁净度要求较高场景的叶轮，还会在表面做阳极氧化或者喷塑处理，提升抗腐蚀能力的同时减少积灰附着。和普通的冲压焊接叶轮不同，这款扇叶的叶片和轮毂为一体化结构，整体刚性更好，不存在焊接连接位置的疲劳失效风险，适合在更高转速的工况下使用，实际选型时需要匹配对应的动力参数，根据需要的风压、风量参数确定叶轮的工作转速区间，避免出现转速过低达不到送风要求，或者转速过高超过叶片强度极限的问题。在装配环节，叶轮压装到转轴上时需要采用热装或者专用工装压装，禁止直接敲击叶片部位，避免叶片变形影响整体的气动性能和动平衡精度，装配完成后需要手动盘车检查，确认叶片和周边固定部件无擦碰后再进行空载试运转，试运转过程中监测振动值和轴承温度，确认无异常后再投入带载运行。
