多工位物料齿轮齿条式拾取放置机构

项目分类:通用机械零部件 发布时间:2025-01-05 ID:883158
  • 多工位物料齿轮齿条式拾取放置机构
  • 多工位物料齿轮齿条式拾取放置机构
  • 多工位物料齿轮齿条式拾取放置机构

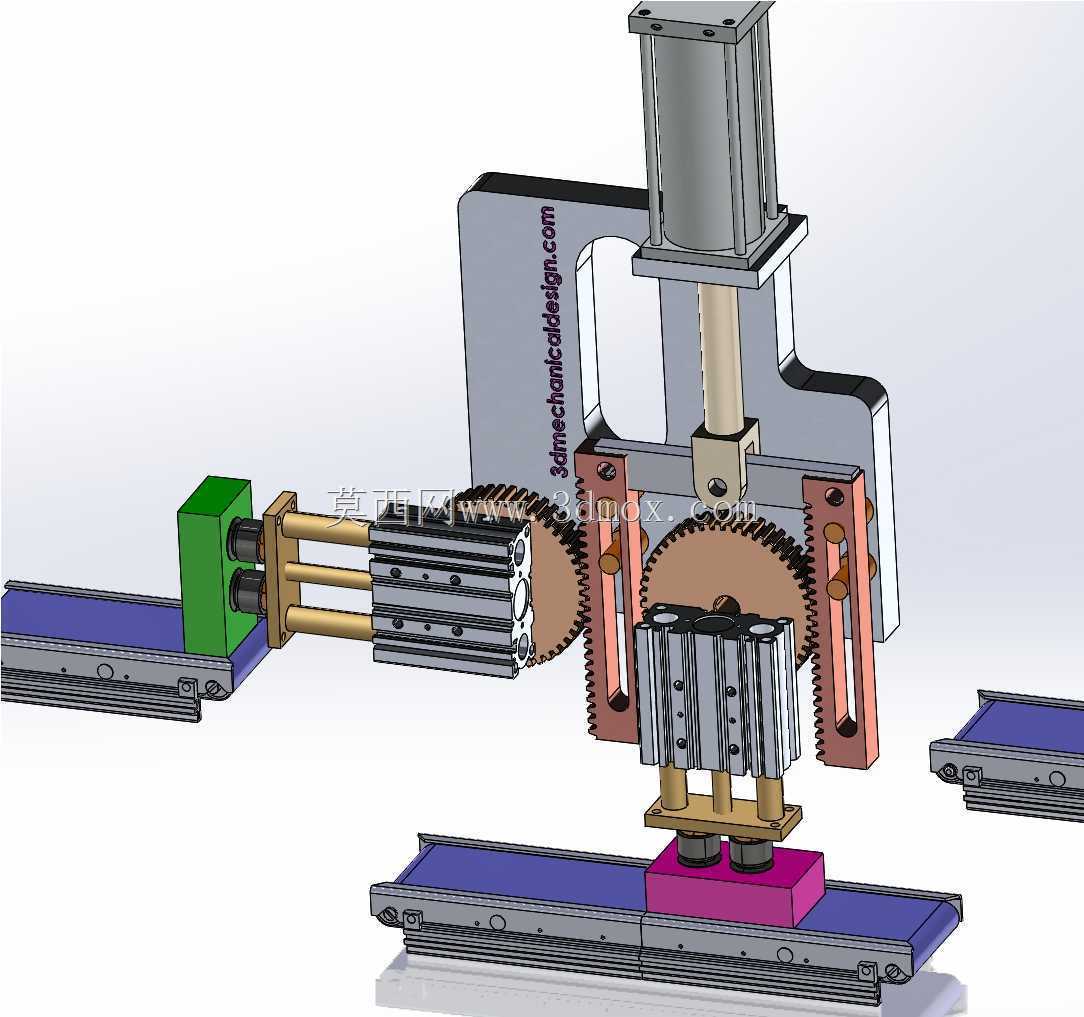

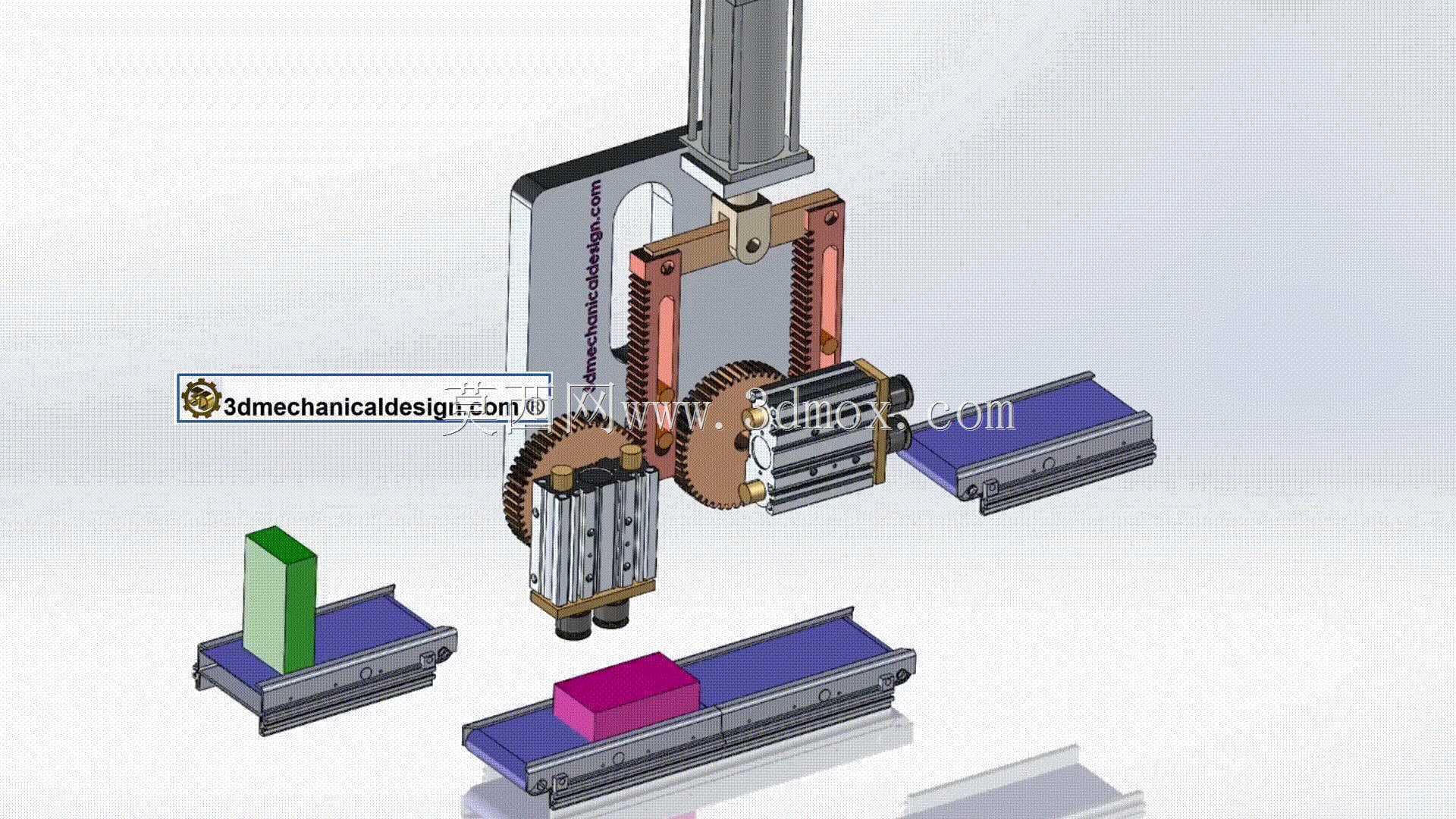

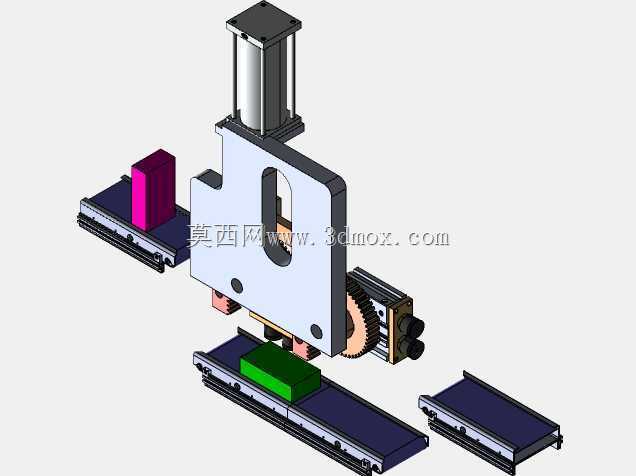

  这套取放执行机构主要面向小型电子元器件、块状包装物料的多工位转序作业场景,常见于小型电子组装线、电源模块生产工位的物料上下料环节,适配平面布局的多工位皮带输送线,可完成不同工位间的物料拾取、转位、放置动作,替代人工完成重复性的物料转运操作,降低重复劳作带来的操作误差与人力损耗。从结构组成来看,整套机构以垂直布置的线性导向轴作为升降支撑基准,搭配齿轮齿条啮合传动组件实现夹取端的水平方向摆转与升降动作的动力传递,末端配置双工位平行夹爪,可同时完成两个工位的物料取放,单次动作循环即可完成相邻工位间的物料转移,相比单夹爪结构,作业节拍可提升近四成。

  设计阶段优先考虑了传动结构的刚性与动作定位精度,齿轮与齿条的啮合间隙通过侧边的可调安装座进行补偿,避免长期往复动作后出现间隙过大导致的取放位置偏移;夹爪的行程适配常见的20-80mm宽度的块状物料,夹指位置预留了安装软质缓冲垫的螺纹孔,可根据接触物料的表面特性更换不同材质的夹指,避免夹取过程中划伤物料表面。整套机构的安装边界以垂直导向轴的安装法兰为基准,法兰面设置四个均布的M6安装孔,可直接固定在设备的安装立板或者铝型材框架上,水平方向的动作覆盖范围以导向轴为中心,半径180mm的扇形区域,可覆盖三个平行布置的皮带输送工位,工位间的中心距可根据摆臂长度调整,适配不同线体的布局间距。升降行程设计为120mm,可满足输送线表面到夹取位置的高度差需求,避免升降过程中夹爪与线体侧边的挡边发生干涉。传动部分的动力输入端预留了标准伺服电机的安装法兰位,可根据实际节拍需求选配不同功率的伺服电机,也可替换为旋转气缸实现固定角度的摆转动作,适配不同成本预算的设备改造需求。夹爪的驱动采用紧凑型平行气动夹指,气源接口设置在夹指侧方,避免管线随摆臂转动过程中出现缠绕问题,所有气动管线与传感线路均通过导向轴内部的穿线孔布置,外部无裸露管线,既提升了机构整体的整洁度,也避免长期动作过程中管线与周边结构发生摩擦破损。

  在实际应用场景中,这套机构可直接对接小型皮带输送线的末端,完成物料从主线到分流工位的转移,也可布置在加工工位的上下料位置,完成待加工物料与成品的交换动作,相比多轴机器人结构,这套纯机械传动的取放机构成本更低,维护难度更小,不需要复杂的轨迹编程,只需要调整两个动作位置的限位传感器即可完成调试,适合标准化的小型自动化设备配套使用。结构设计过程中,所有传动齿轮均采用直齿圆柱齿轮,加工难度低,配件替换方便,齿条采用标准模数的研磨齿条,传动平稳性有保障,摆臂部分采用铝合金材质加工,在保证结构刚性的前提下降低了运动部分的整体重量,减少升降与摆转过程中的惯性冲击,提升动作的稳定性。

  安装过程中需要保证垂直导向轴与安装面的垂直度误差不超过0.05mm,否则会导致升降动作卡顿,长期运行会加剧导向套的磨损;齿轮与齿条的啮合侧隙调整到0.02-0.04mm之间,既保证传动顺畅,也不会因为间隙过大出现反向动作的位置误差。夹爪的取料高度可通过调整升降轴的限位块位置进行微调,适配不同高度的物料夹取需求,摆转角度的两个停止位分别设置了缓冲螺钉,可吸收摆转到位时的冲击,避免硬碰撞导致的机构松动。整套机构没有复杂的异形结构件,大部分零部件都可采用标准机加工工艺完成,加工成本可控,装配过程不需要专用工装,按照装配顺序依次将导向组件、传动齿轮、摆臂、夹爪部分组装到位,调整好啮合间隙与动作限位即可完成装配,适合中小设备厂商作为标准取放机构模块进行配套使用,也可作为自动化教学的实操案例,帮助从业者理解齿轮齿条传动在往复执行机构中的实际应用方式。
