户内壁挂式电气防护配电壳体结构

　　这类电气壳体在民用建筑配电、小型工业工位供电、户外临时用电接驳场景中应用十分广泛，日常在厂房柱面壁挂安装、商铺墙面嵌装、设备旁就近配电点位都能见到同结构产品的身影，核心作用是作为低压供电回路的终端防护载体，将进线电源分路馈入下游用电回路，同时给每一条分路配置的保护元件提供封闭的安装空间，避免外界灰尘、飞溅液体、无关人员误触带来的安全隐患。从结构设计逻辑来看，这款壳体采用单开门侧铰接结构，门体与箱体主体的铰接边预留了足够的走线间隙，开合过程中不会剐蹭到箱内布置的二次线；门体内侧没有做多余的凸起结构，关闭后与箱体翻边贴合紧密，配合边缘的折边防水结构，能够满足常规室内环境的IP防护要求，即使是在有少量粉尘的机加工车间环境下，也能阻挡大部分金属切屑、浮尘进入箱内，避免积灰导致的绝缘下降问题。

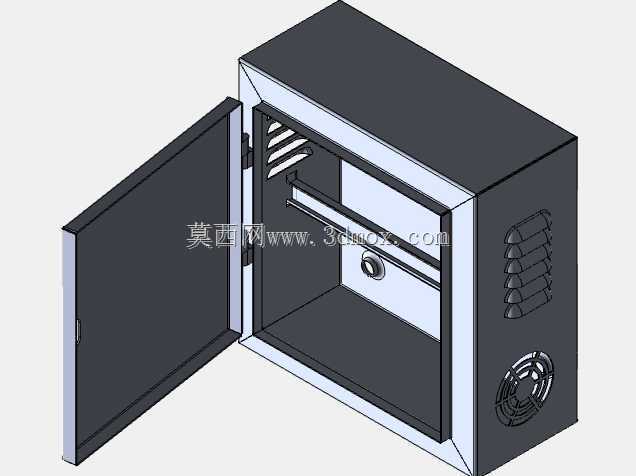

　　箱体侧面冲压成型的条形散热孔是经过位置优化的，开孔位置避开了内部元件安装的核心区域，向下倾斜的百叶结构既能保证箱内元件工作产生的热量自然对流排出，又能防止上方滴落的液体直接进入箱体内部；侧面下部的圆形通风位对应内部温升高的区域，形成下进上出的自然通风路径，不需要额外加装散热风扇就能满足小容量配电回路的散热需求，减少了后期维护的配件成本。箱体内部预留了两层安装空间，上层可以布置进线端子、主开关元件，下层空间用来安装分路断路器、漏电保护装置，层板的位置可以根据实际元件的尺寸灵活调整，适配不同品牌、不同极数的低压电器安装；箱体内壁预留了标准的安装孔位，不需要现场二次打孔就能固定DIN导轨，降低现场安装的工作量。

　　从安装边界尺寸来看，这款壳体属于小型壁挂配电盒范畴，整体深度控制在150mm以内，壁挂安装时不会过多突出墙面，避免过往人员、搬运物料发生磕碰；箱体背部预留了四个挂装孔，孔位间距符合常规电气安装的标准尺寸，可以直接固定在墙面预埋的膨胀螺栓上，也能适配标准的壁挂安装支架；门体上预留的锁位可以加装通用的配电箱锁，非运维人员无法随意开启，满足配电区域的安全管理要求。

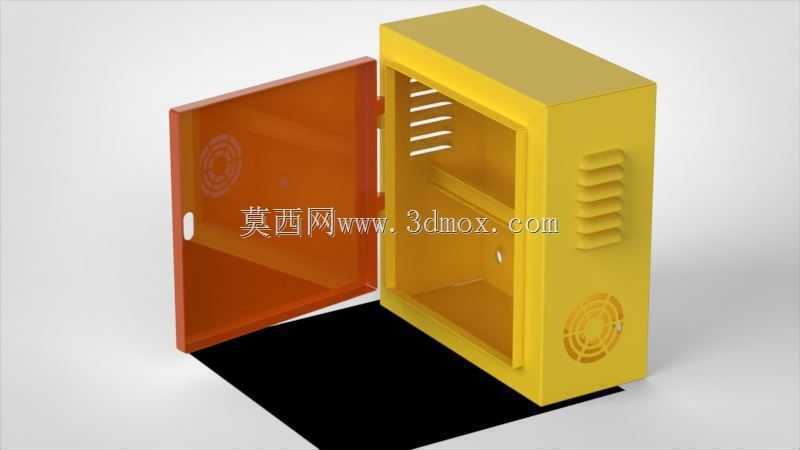

　　在建模过程中，这类钣金壳体的折弯系数是需要重点把控的参数，所有折边的圆角都匹配常规钣金加工的刀具半径，不需要特殊定制刀具就能完成加工，有效降低生产制造成本；门体与箱体的配合间隙控制在1mm以内，既保证开合顺畅，又不会因为间隙过大导致防护等级下降；箱体所有外露边缘都做了卷边或者去毛刺处理，避免安装、运维过程中划伤操作人员。实际选型应用中，这类壳体通常用来承载额定电流63A以下的低压配电回路，适合作为小型设备的就近电源箱、照明回路的分线箱、商铺的总进线配电箱使用，因为结构紧凑、安装便捷，在改造项目中应用尤其多，不需要破坏大面积墙面就能完成安装固定；壳体表面采用静电喷塑处理，黄色的外观涂层辨识度高，符合电气设备的安全色标要求，在车间环境中能够快速被识别到，避免被其他物料遮挡。
