Komax输出电容压接压力机结构

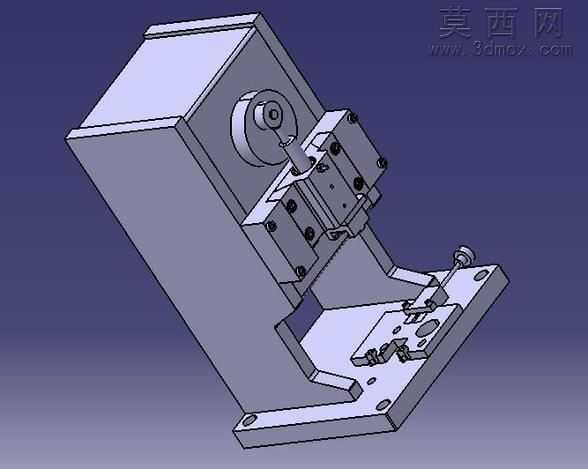

本模型为Komax规格输出电容压接专用压力机，整体采用立式悬臂式机架结构设计，通过三维建模软件完成全参数化零件建模与整机装配，建模过程中严格遵循机械加工公差配合要求，对每一处连接孔位、安装基准面、运动行程限位结构都做了精准的尺寸约束，确保虚拟装配下无干涉、运动逻辑符合实际压接作业需求。模型渲染阶段采用哑光金属材质模拟设备的铸铁机架本体，对导向轴、压接冲头部分赋予高抛光金属材质区分功能部件，底座定位工装部分做了防滑纹理的材质处理，通过环境光遮蔽效果凸显设备的层级结构与装配关系，清晰展现各部件的连接逻辑。从结构设计来看，设备上部为动力安装腔体，内置偏心轮传动结构，将旋转运动转化为压头的垂直往复压合动作，压头组件配套直线导轨做运动导向，保证压接过程中压头无偏移、压合力垂直作用于工件；下部底座为一体化L型支撑结构，预留了多组安装定位孔位，可适配不同规格输出电容与线束的定位工装快速更换，压接工位旁设置了手动调节旋钮，用于微调压接行程与压合深度，适配不同引脚规格的电容压接需求。设计思路围绕线束加工环节中输出电容与导线的压接工序痛点，将传统手动压接的工装升级为带机械导向、行程可控的台式压接设备，既保证压接位置的一致性，又通过紧凑的立式结构缩小设备占地面积，适合生产线边的工位部署，模型完整还原了设备的装配层级，从紧固件、定位销到功能组件的配合关系都做了细致还原，可直接用于同类压接设备的结构参考、工装改制的设计参照，也可用于压接工序的作业原理演示。
