开源生态自动压缩地球制砖设备结构

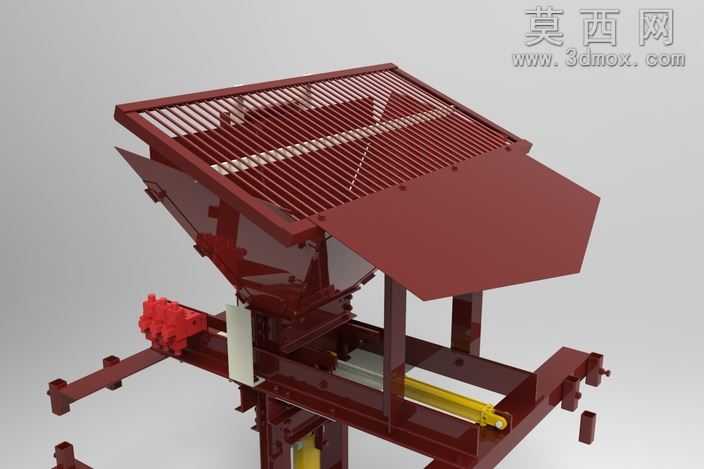

本作品为原型IV代开源生态自动压缩地球制砖机的三维建模成果，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计的装配逻辑，对每一处连接结构、运动部件都做了精准的尺寸匹配与干涉校验，确保各部件装配关系符合实际机械运行的物理逻辑。渲染阶段采用哑光金属漆材质还原设备主体的金属机架质感，对顶部格栅进料结构做了镂空网格的细节处理，清晰呈现进料筛分的结构功能；侧部的红色液压驱动部件采用高饱和度的工程漆面材质，与主体暗红色机架形成视觉区分，直观标注出动力输出模块的位置；中部的黄色液压活塞杆采用金属镀铬加防锈涂层的材质表现，还原液压传动部件的真实外观质感。结构设计上，设备顶部设置格栅式进料斗，可在进料阶段完成原料的初步筛分，避免大粒径杂物进入压制腔造成设备卡滞；进料斗下方衔接导料斜板，可将筛分后的原料顺畅导入下方的压制工位；侧部配置液压驱动的推料机构，可完成原料的推送、砖坯的压制成型与脱模输出的连贯动作，机架采用方钢焊接式框架结构，预留了多组安装孔位，既保证了设备整体的结构强度，也为后续的功能拓展、部件改装预留了充足的调整空间。设计思路围绕开源共享的核心定位，所有结构尺寸都做了通用化适配，多数零部件可采用常规五金型材加工制作，降低设备的制造成本与组装门槛，整体结构兼顾了手动操作与自动化升级的兼容性，既可以在无电力供应的场景下通过手动液压完成制砖作业，也可通过加装电控模块、传感部件升级为全自动制砖生产线，适配不同场景下的生态砖制备需求，可用于黏土砖、环保再生砖等多种砖型的压制作业。
