立式冲压打孔设备三维结构设计

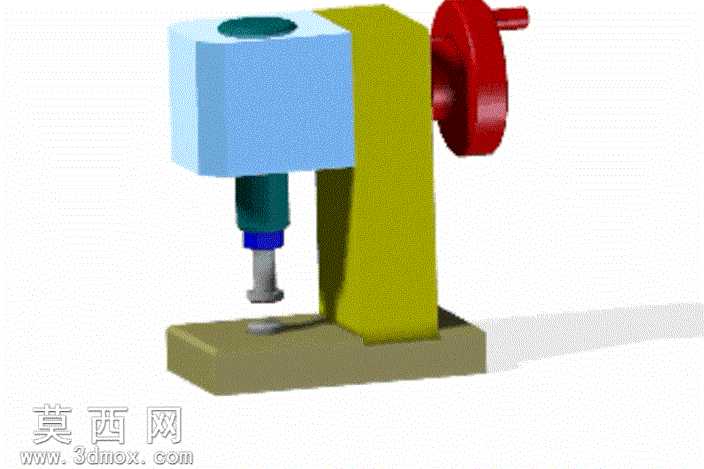

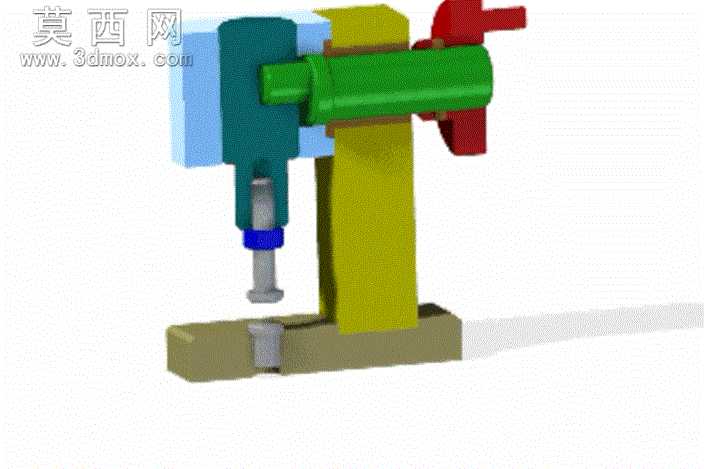

本作品为立式冲压类加工设备的三维建模成果，建模过程中严格遵循机械设计的装配逻辑与实体边缘对齐规范，全程依托实体建模逻辑完成各部件的搭建，确保所有零件的配合面、连接位无错位、无干涉，为后续的结构验证与动画演示提供精准的模型基础。模型整体采用立式悬臂布局，从下到上依次搭建了承载底座、立式支撑立柱、横向冲压执行主体、冲压冲头组件、操作手柄部件，各部件的尺寸比例完全参考小型手动压力机的实际工程参数设定，底座采用厚重的块状结构设计，保障设备工作时的稳定性，立柱与底座采用垂直装配约束，确保支撑结构的垂直度，避免冲压过程中出现偏载问题。横向布置的冲压主体作为核心执行单元，内部预留了冲头的往复运动行程空间，冲头组件设置了蓝色的限位缓冲结构，能够在冲压行程末端起到缓冲限位作用，保护冲头与下方的工件承载位，尾部的红色操作手柄采用符合人体工学的弯折造型，方便操作人员施力完成冲压动作。材质与渲染层面，针对不同部件的功能属性赋予了差异化的材质表现：底座采用哑光橄榄灰的金属铸铁材质，还原铸造机身的厚重质感；立式支撑立柱采用明黄色哑光漆面材质，模拟工业设备的安全警示配色；冲压主体外壳采用深绿色哑光金属漆材质，区分核心功能区域；冲头部分采用亮银色金属材质，突出加工执行部件的金属属性；操作手柄采用正红色哑光材质，强化操作部件的视觉识别度；缓冲结构采用亮蓝色工程塑料材质，清晰标识功能部件位置。建模过程中对所有实体边缘做了精细化处理，既保留了机械零件的锐利装配边缘，又对易产生应力集中的棱角位置做了微小的倒角过渡，符合实际机械加工的工艺要求，同时在装配约束完成后，添加了冲头上下往复运动、手柄联动摆动的动画演示，完整还原设备的实际工作动作流程，动画过程中各部件的运动轨迹完全符合机械传动逻辑，无穿模、无运动错位，能够直观展示该冲压设备的工作原理与装配关系，可用于机械原理教学、设备结构演示、虚拟装配验证等多个场景。
