10比1传动比闭式双级齿轮减速装置

　　这款10:1传动比的闭式齿轮减速结构，在中小功率传动场景中适配性极强，常见于轻工输送线、小型自动化专机、食品包装辅助驱动、教学实训台这类对安装空间有约束、对输出扭矩有明确要求的工位。实际产线运行中，这类减速装置承担的核心作用是匹配原动机与执行端的转速扭矩差——常规异步电机输出转速多在1400r/min上下，而多数输送辊、间歇转台、小型进给机构的需求转速仅在百转级别，同时需要放大输入扭矩来克服负载端的静摩擦与运行阻力，这台减速装置通过两级齿轮啮合的齿数差，刚好完成转速降低、扭矩提升的匹配，不需要额外增加变速轮组或者额外的传动环节。

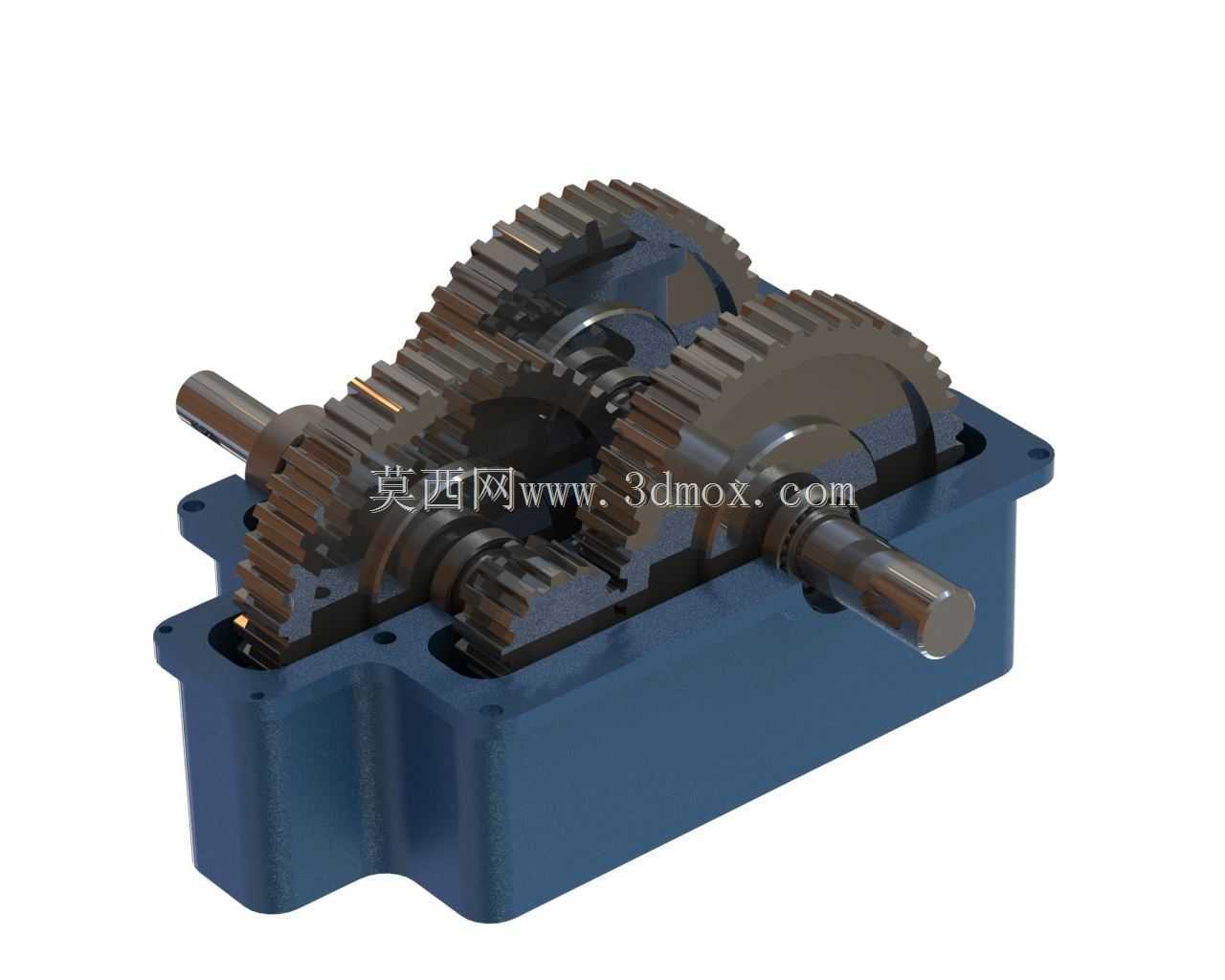

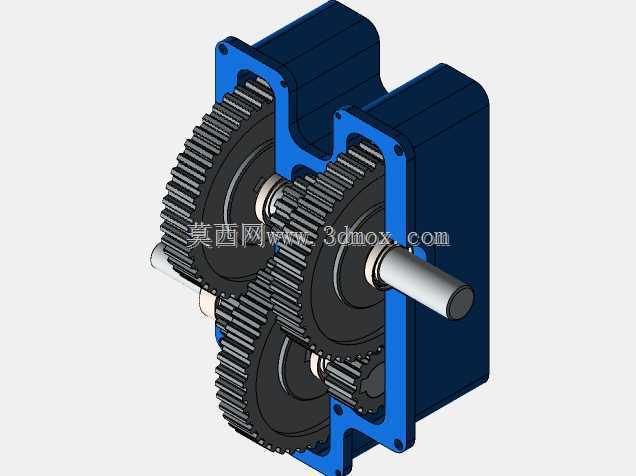

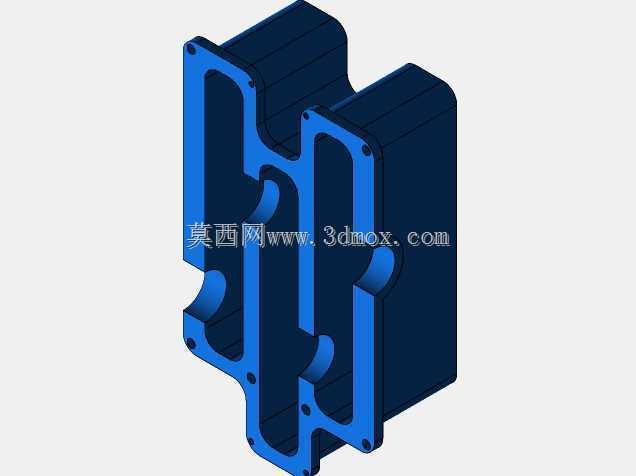

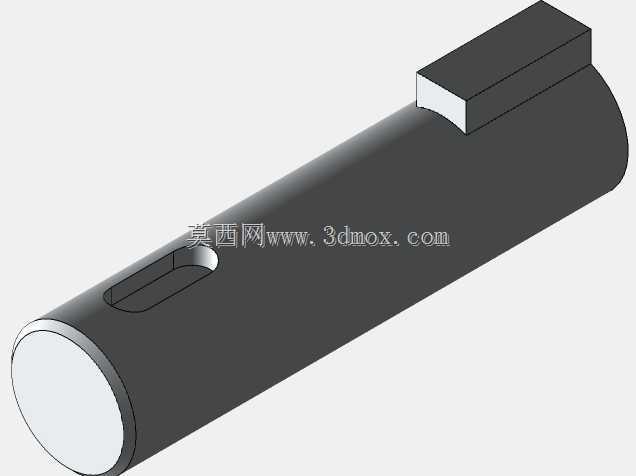

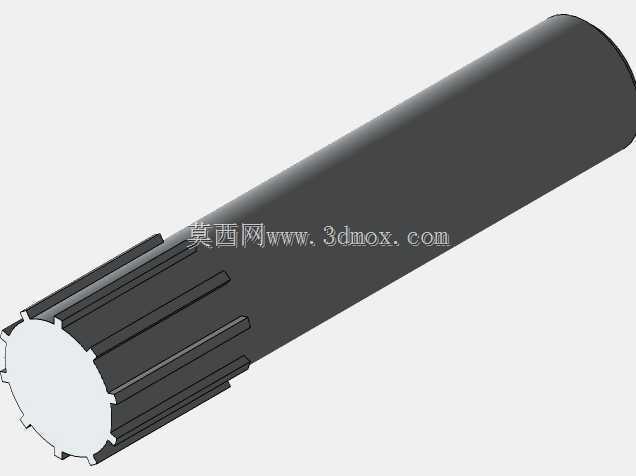

　　从结构设计逻辑来看，整个装置采用剖分式铸铁箱体作为承载基体，箱体内腔预留了齿轮啮合的容油空间，运转时齿轮带起的润滑油可以飞溅到各个啮合齿面与轴承位置，不需要额外配置强制润滑回路，日常维护仅需定期检查油位、更换润滑油即可，适配长时间连续运行的工位需求。输入轴与输出轴分别从箱体两侧伸出，轴端预留了标准轴径与键槽，安装时可以直接通过联轴器对接原动机与负载端，不需要额外定制转接轴件。两级齿轮均采用直齿圆柱齿轮结构，相比斜齿加工难度更低，装配时不需要调整轴向啮合间隙，对安装人员的技能要求更友好，同时直齿传动没有轴向分力，两端的支撑轴承仅需承受径向载荷，轴承选型可以用常规深沟球轴承，降低了备件采购与后期维护的成本。

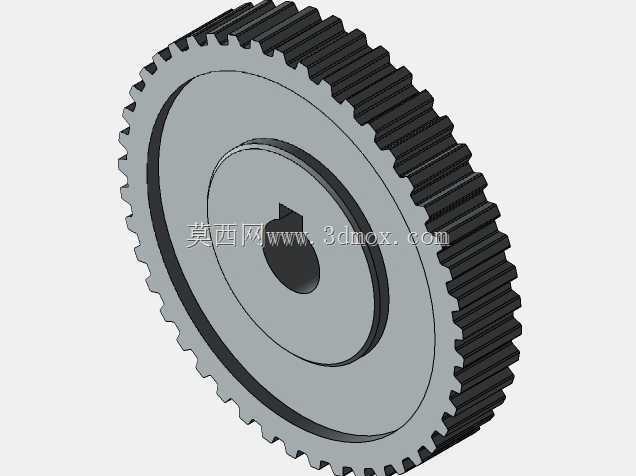

　　设计过程中，齿轮参数的匹配是核心环节：总传动比10:1被拆分到两级啮合副上，高速级与低速级的传动比分配遵循等强度原则，避免某一级齿轮负载过大提前出现齿面点蚀或者断齿问题；齿宽系数选取兼顾了承载能力与轴向尺寸约束，不会因为齿宽过大导致轴系挠度超标，也不会因为齿宽过窄导致单位齿面压力过大加剧磨损。箱体的安装边界做了标准化处理，底部预留了四个安装地脚的螺栓过孔，孔位间距符合通用小型减速机的安装尺寸规范，现场替换同规格减速装置时不需要重新加工安装台面，大幅缩短设备停机改造的时间。输入输出轴的轴伸长度、密封位尺寸都做了统一考量，端盖处采用毡圈密封结构，可以阻挡箱体内润滑油泄漏，同时避免外部粉尘、切削液进入箱体内部破坏润滑环境，适配车间多粉尘、有少量切削液飞溅的加工场景。

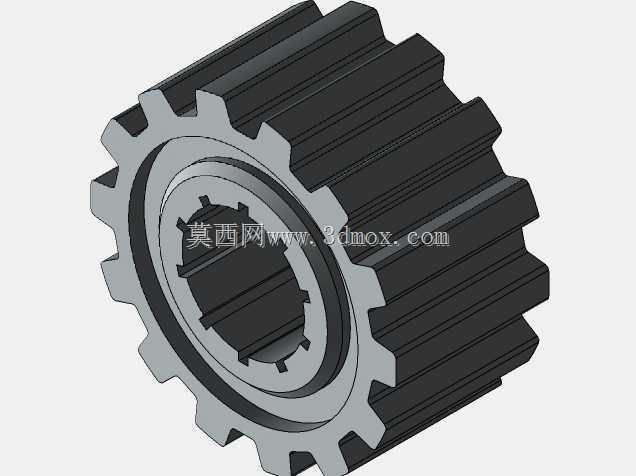

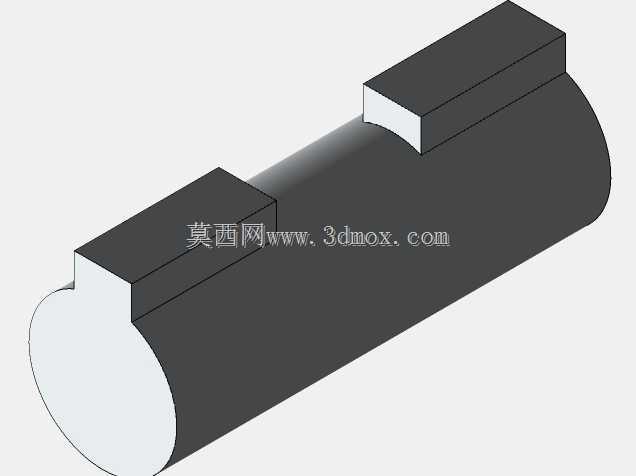

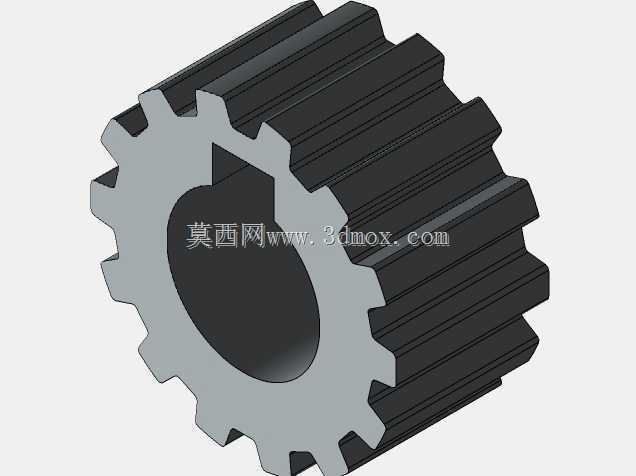

　　从装配逻辑来看，整个轴系的装配顺序遵循从轴到齿再到轴承的流程，齿轮与轴之间采用平键连接传递扭矩，轴承内圈与轴过盈配合、外圈与箱体轴承孔间隙配合，装配时可以通过铜棒敲击完成压装，不需要专用的热装设备，后期拆解维护更换易损件也十分便捷。箱盖与箱座的结合面做了精铣加工，装配时涂覆密封胶即可保证结合面密封，不会出现渗油问题，同时结合面处设置了两个定位销，拆解重装时可以快速复位，保证轴承孔的同轴度不会因为重装出现偏差。观察整个结构的细节，齿轮的齿顶圆与箱体内壁之间预留了足够的安全间隙，运转时不会出现齿顶蹭碰箱壁的问题；轴系的跨距设置经过挠度校核，满负载运行时轴的最大挠度在许用范围内，不会出现齿轮偏载导致的啮合异响、齿面偏磨问题。

　　在实际选型应用中，这类减速装置可以匹配0.75kW到2.2kW区间的四级电机，输出扭矩可以覆盖多数小型自动化设备的驱动需求，不需要额外增加冷却结构，依靠箱体表面的自然散热即可满足热平衡要求，连续运行时箱体温升不会超过标准允许范围，不会因为过热导致润滑油提前变质、轴承润滑失效。相比蜗轮蜗杆减速结构，这款齿轮减速装置的传动效率更高，满载时传动效率可以达到90%以上，长期运行的能耗更低；相比行星减速结构，它的成本更低，抗冲击负载能力更强，在有轻微冲击的输送、进给工位运行稳定性更好。
