CSWP考试练习用三角支撑铰接结构件

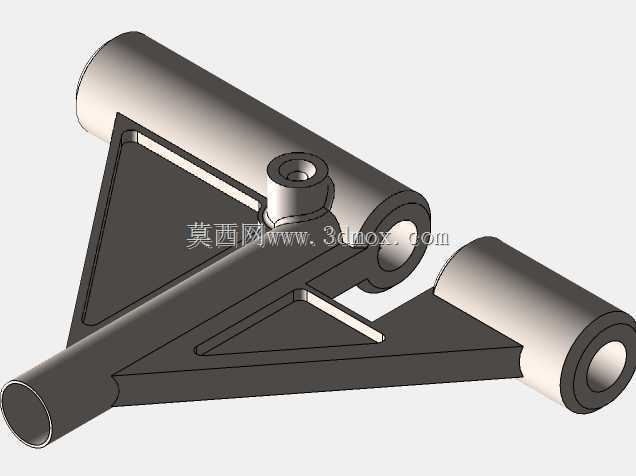

　　该结构件为典型的三角构型铰接支撑构件，常见于各类需要多轴铰接传递载荷的轻型机械连杆系统中，在自动化生产线的连杆输送机构、小型工装夹具的可调支撑臂、户外检测设备的角度调节支架等场景中都能见到同构型构件的实际应用。这类构件的核心作用是作为三个方向铰接点位的连接载体，通过三角构型的高刚度特性，在轻量化的前提下保障三个铰接轴之间的位置精度，避免受力后出现铰接点位偏移导致的机构卡滞或传动误差。

　　从结构功能来看，构件集成了三个同轴度要求较高的筒状铰接孔位，其中两个长筒孔分布在构件的两个远端，用于穿装铰接销轴与相邻连杆部件连接，第三个短凸台孔位位于三角结构的中部加强筋交汇位置，用于安装定位锁止销或者辅助支撑轴，实现构件在机构运动过程中的位置锁定或者附加载荷传递。三个铰接孔的轴线保持严格的平行度要求，孔内壁的粗糙度需要满足销轴转动的滑动配合需求，避免销轴转动过程中出现偏磨，缩短构件的使用寿命。

　　设计思路上采用了封闭三角框架作为主体承载结构，在三角框架的内部增设了斜向加强筋，将大尺寸的三角空腔分隔为两个小的三角封闭区域，这种设计能够在不显著增加构件整体重量的前提下，大幅提升结构的抗扭和抗弯刚度，避免构件在承受侧向载荷时出现框架变形。两端的铰接筒采用了等壁厚的圆筒结构，筒身与三角框架的连接位置做了圆弧过渡处理，消除应力集中点，避免交变载荷作用下在连接位置出现疲劳裂纹。中部的凸台孔位做了局部加厚处理，保障孔位周边的材料强度，满足锁止销插拔或者螺栓紧固时的局部承压需求。

　　从安装边界来看，两端长铰接筒的外径尺寸适配常规的轻型连杆铰接衬套规格，筒的长度方向预留了足够的衬套压装空间，安装时不需要额外对构件进行二次加工即可直接压装标准铜衬套，配合对应直径的铰接销轴完成与相邻部件的连接。中部凸台孔的孔径适配标准的内六角圆柱头螺栓或者弹簧销规格，孔位周边的平面做了铣平处理，保障紧固件安装时的端面贴合度，避免紧固后出现应力倾斜。构件整体的外轮廓尺寸控制在紧凑型连杆机构的安装空间范围内，运动过程中不会与周边的连杆、机架部件发生运动干涉，三角框架的厚度尺寸统一，适合采用型材铣削或者3D打印的方式进行加工制作，加工过程中一次装夹即可完成所有孔位和平面的加工，有效控制加工精度和加工成本。

　　在实际建模练习过程中，这类构件能够很好地考察建模者对草图几何约束、拉伸特征、筋特征、孔特征的综合运用能力，需要建模者准确把握各个铰接孔之间的位置尺寸关系，合理设置特征的创建顺序，避免出现特征之间的父子关系混乱导致的模型修改困难。建模完成后还可以通过软件的质量属性检查、干涉检查功能验证模型的设计合理性，对照实际工程需求调整壁厚、加强筋厚度等参数，实现结构性能和重量的最优平衡，这类练习也能帮助建模者快速掌握机械结构设计中常见的支撑铰接件的设计逻辑，为后续实际工作中设计同类构件打下扎实的基础。
