M1911-A1手枪扳机弓组件结构设计

　　本次拆解建模的扳机弓组件，是M1911-A1手枪发射机构中承担扳机复位限位、握持受力传导的核心冲压结构件，在轻武器装配领域属于典型的薄板弯曲成型五金件，其设计逻辑完全围绕实战握持手感、扳机行程控制、长期使用抗疲劳性三个核心需求展开。从实际应用场景来看，该部件直接与射手食指接触，同时承担扳机簧的支撑限位作用，在手枪连续击发过程中，需要承受食指扣压的循环载荷、扳机复位时的冲击载荷，以及日常携行时可能出现的挤压形变，因此结构设计上没有多余的装饰性特征，所有曲面、弯折角度都经过实弹射击验证。

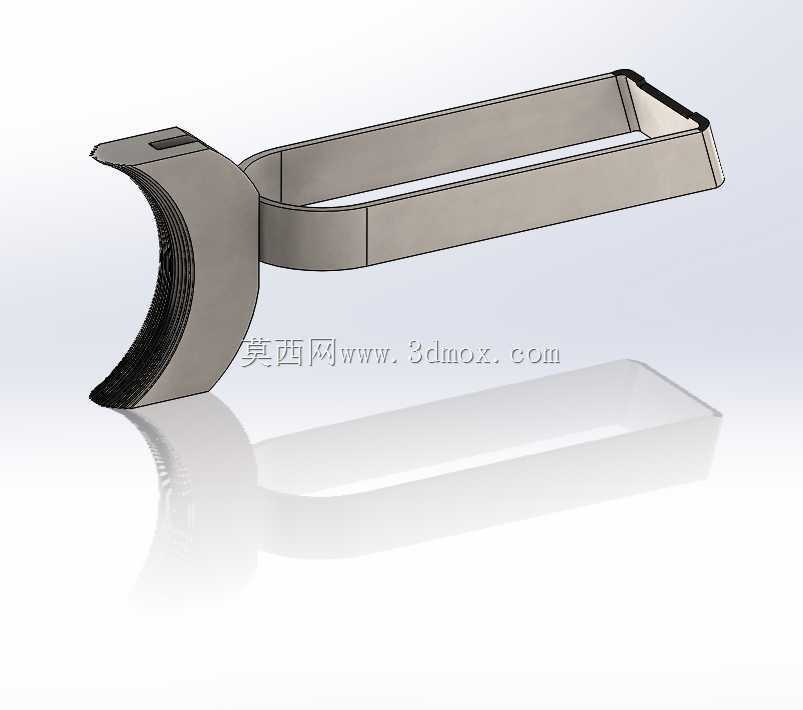

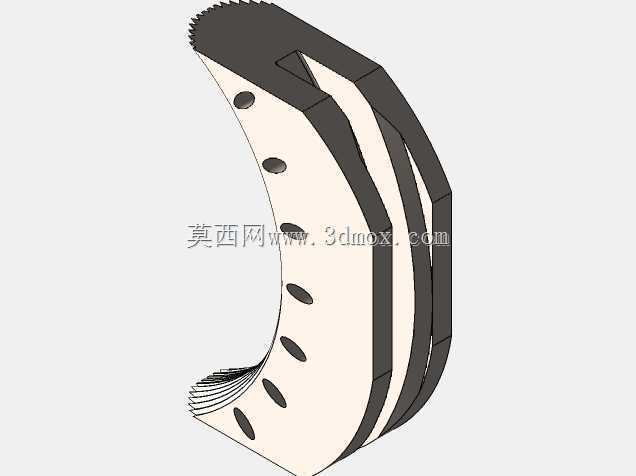

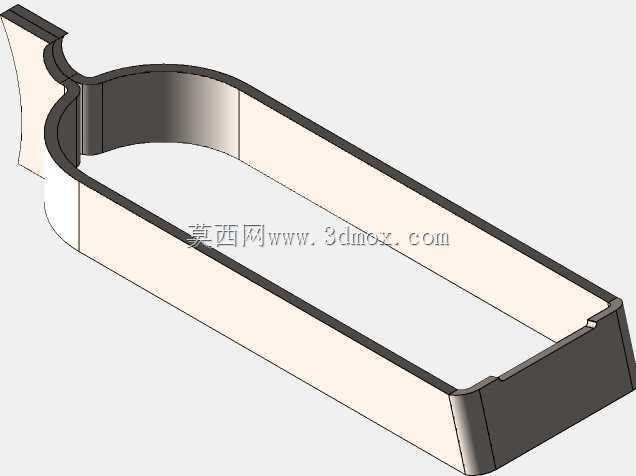

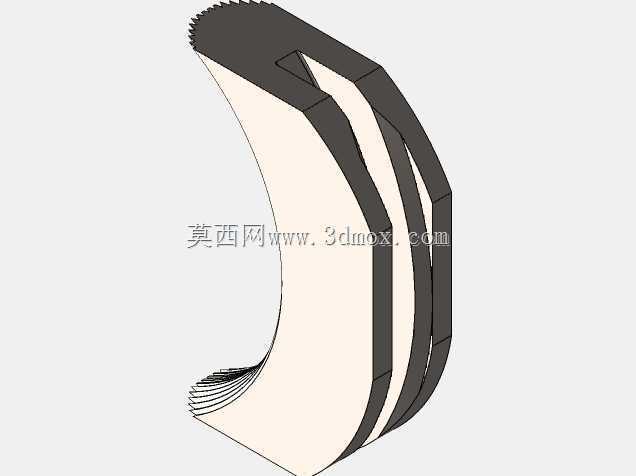

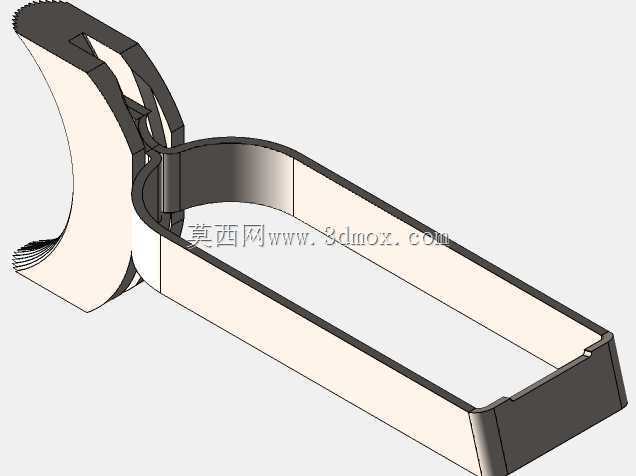

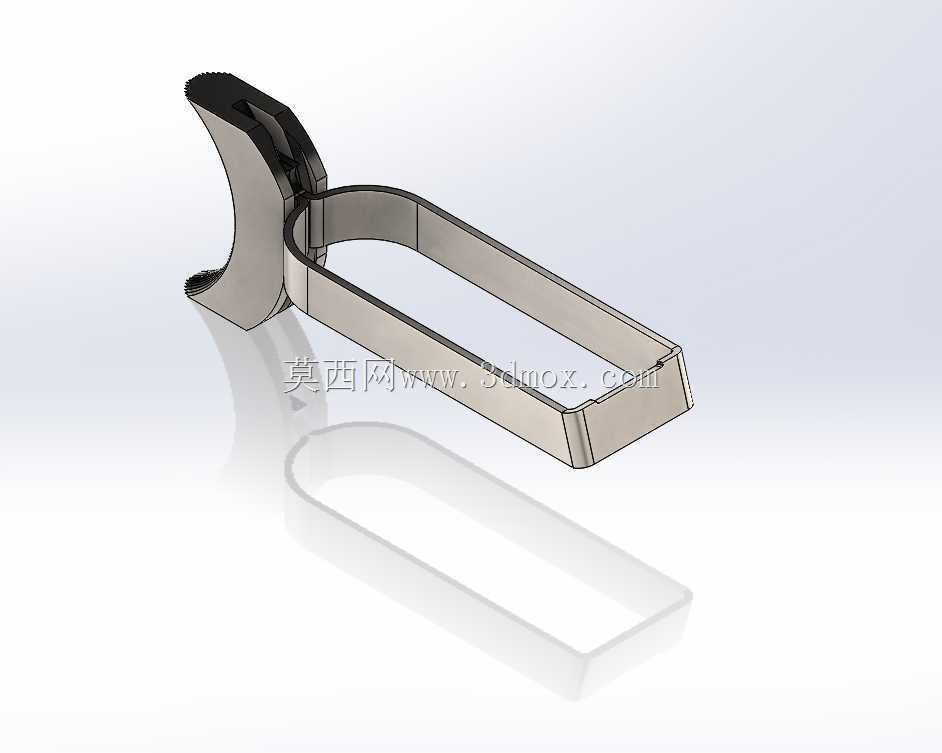

　　从外形尺寸与安装边界来看，该部件整体采用长条状弯曲钣金结构，前端弧形贴合部的曲率完全匹配1911手枪扳机护圈内侧的轮廓弧度，安装后前端弧形面与扳机护圈的间隙控制在0.3mm以内，既不会出现运动卡滞，也不会因间隙过大导致泥沙、灰尘进入发射机构内部；后端的矩形框体结构直接卡入握把片内侧的定位槽，框体内侧的空间刚好容纳扳机连杆的运动行程，弯折处的圆角半径严格匹配钣金冲压工艺的最小折弯半径要求，避免冷冲压过程中出现应力集中导致的弯折处开裂。设计思路上，该部件没有采用传统的实心切削结构，而是选用薄钢板一体冲压弯折成型，在保证结构强度的前提下大幅降低了部件重量，同时一体成型的结构消除了拼接焊接带来的形变误差，部件的一致性更好，适合批量生产装配。前端的弧形接触面做了细微的防滑齿纹处理，齿纹的深度控制在0.15mm，既能够保证射手扣压扳机时食指不会打滑，又不会因为齿纹过深刮破手套或者磨损食指皮肤；后端框体的末端做了小角度的外翻折边，折边刚好卡在握把片的定位凸台上，不需要额外的固定销就能够实现部件的预定位，装配时只需要将扳机、扳机连杆依次装入后，再拧紧握把片固定螺丝就能够完成整个发射机构下部的装配，大幅提升了整枪的装配效率。

　　从功能特性来看，该部件的弯曲弧度直接决定了扳机的初始位置与扣压行程，弧形面的顶点位置与扳机转轴的中心距经过严格计算，扣压扳机时的力臂变化符合1911手枪经典的两道火扳机手感，扣压过程中力值线性上升，击发瞬间的力值跌落清晰，能够帮助射手快速形成肌肉记忆，提升射击精度。同时该部件的框体结构还承担了扳机簧的导向作用，扳机簧套在框体内部的凸台上，复位时弹簧的弹力均匀作用在框体端面上，不会出现弹簧偏磨导致的扳机复位卡滞问题。

　　针对3D打印适配的版本，设计时对弯折处的壁厚做了均匀化处理，避免FDM打印过程中出现壁厚突变导致的打印翘曲，同时将防滑齿纹的尺寸做了适度放大，适配3D打印的最小成型精度，不需要额外的后处理就能够获得足够的防滑效果；普通量产版本则完全遵循原版枪械的公差要求，所有安装面的平面度控制在0.05mm以内，弯折角度的公差控制在±0.2度，能够直接替换同型号手枪的原厂损坏部件，不需要额外的修配打磨。在实际装配调试过程中，该部件的安装位置直接影响扳机的扣压力度，如果框体与握把定位槽的配合过紧，会导致扳机扣压时出现生涩感，因此设计时在框体的两个侧面预留了0.1mm的装配间隙，同时在弯折处做了微小的退刀结构，避免冲压成型时的圆角堆积导致装配干涉。
