简易机用虎钳工件夹具三维设计

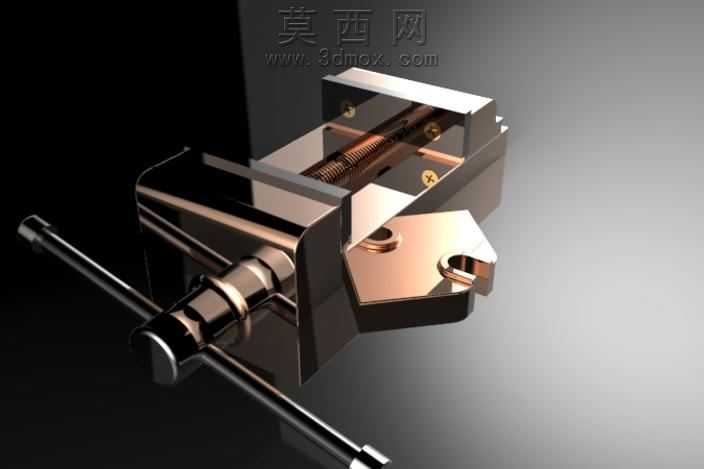

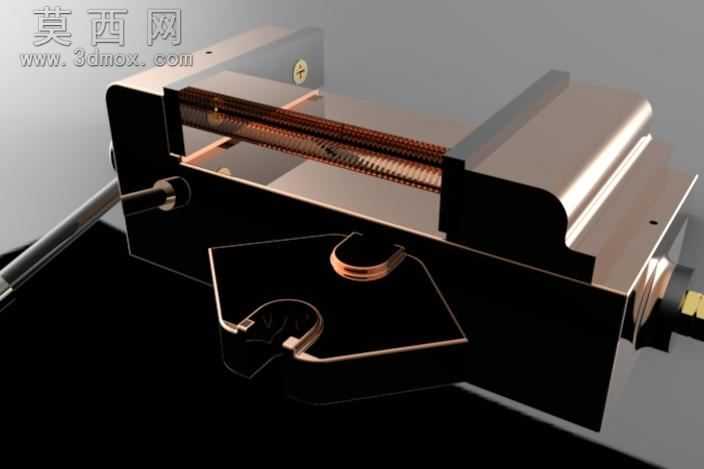

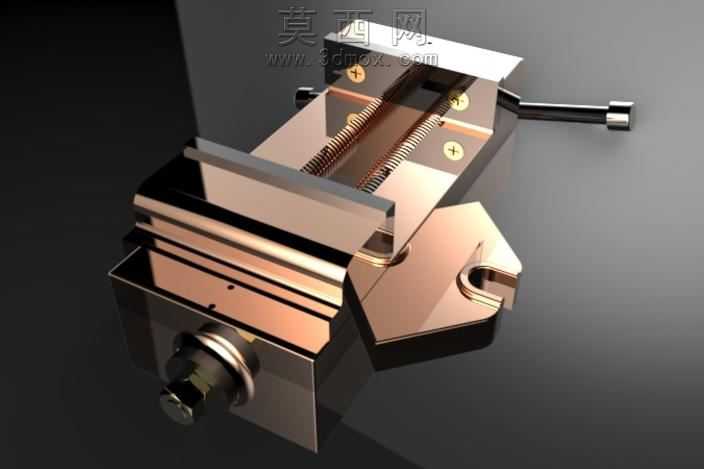

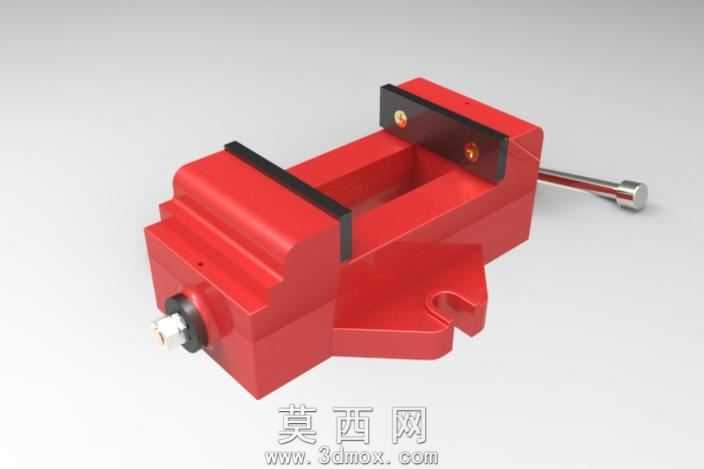

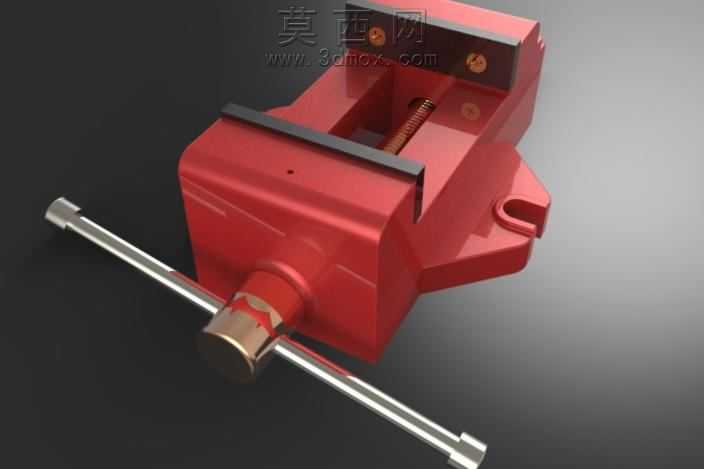

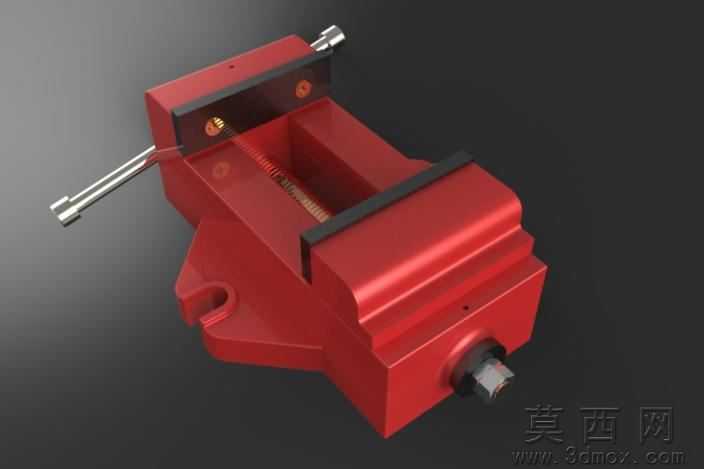

本作品为简易结构的机用虎钳工件夹具三维建模设计，整体采用三维参数化建模方式完成全零件建模与总装配合，完整还原了虎钳的核心夹紧传动结构。建模过程中首先对固定钳身、活动钳身、传动丝杠、夹紧块、操作手柄等核心零件进行单独建模，对每个零件的尺寸参数进行合理匹配，保证各零件间的装配间隙符合实际机械加工的公差要求，避免装配干涉问题。材质设置上，整体金属结构件采用抛光金属材质，对丝杠、钳身等受力部件赋予高硬度合金钢材质属性，表面添加细腻的金属磨砂质感与金属反光效果，操作手柄部分做了防滑纹理处理，还原真实工装夹具的材质触感。渲染阶段采用工作室级布光方案，通过主光源勾勒虎钳的金属轮廓，辅助光源补全暗部结构细节，添加柔和的环境反射效果，让金属表面的光影过渡自然，清晰展现钳口、丝杠传动副、导轨配合面等关键结构的细节特征。结构设计上采用经典的丝杠传动夹紧原理，转动外置操作手柄即可带动丝杠旋转，驱动活动钳身沿固定钳身的导轨做直线往复运动，实现对工件的夹紧与松脱，整体结构精简无冗余部件，是虎钳夹具最基础的结构形式，能够满足小型工件的装夹定位需求。设计思路围绕实用化、易加工的方向展开，所有零件均采用常规机械加工即可完成制造，没有复杂的异形曲面结构，既保证了夹具的结构强度与夹紧可靠性，也降低了实际加工生产的难度，可作为机械工装设计的基础参考模型，帮助学习者理解丝杠传动夹紧机构的工作原理与装配关系。
