翼形蝶形紧固螺母三维设计作品

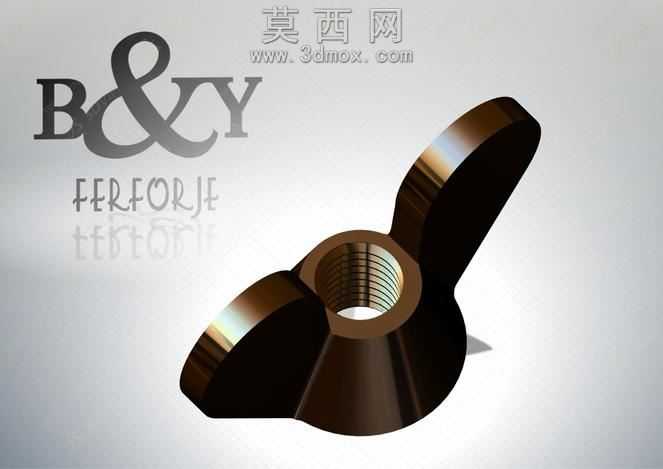

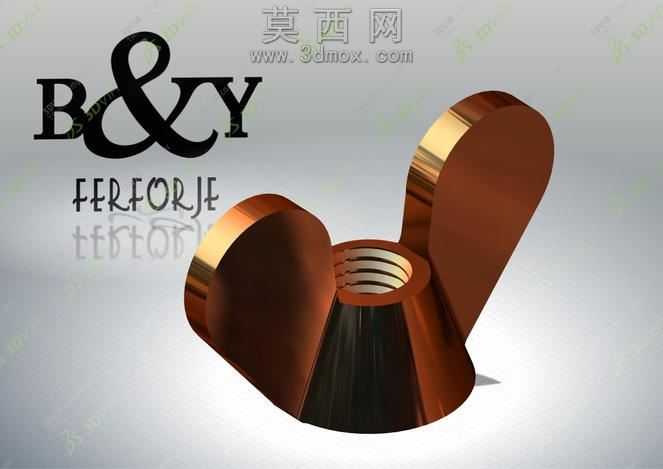

本作品为蝶形螺母的三维建模设计成果，建模阶段依托参数化建模逻辑完成全尺寸构建，首先以中心螺纹通孔为基准定位，先绘制锥形基座的回转截面轮廓，通过回转特征生成螺母的锥形主体结构，保证基座部分的锥度符合手动施力的握持受力需求，避免使用时出现硌手、应力集中的问题。两侧蝶形翼片的建模采用曲面放样结合实体加厚的方式完成，先绘制翼片与基座衔接处的过渡轮廓线，再绘制翼片外边缘的弧形轮廓，通过引导线控制翼片的曲面弧度，让翼片从基座位置向外平滑延展，厚度从衔接处到翼片边缘均匀递减，既保证翼片的结构强度，又兼顾手动拧动时的握持贴合度，翼片与基座的衔接位置做了圆角过渡处理，消除尖锐棱角，避免装配操作时划伤操作人员。材质设置阶段选用金属铜材质作为基础材质，调整材质的反射率、粗糙度参数，模拟铜质紧固件经过抛光处理后的金属质感，基座靠近底部的位置设置了更高的反射参数，还原金属表面的高光反射效果，翼片部分适当提高粗糙度数值，模拟实际使用中握持接触产生的细微磨砂质感，避免整体材质过于光亮失真。渲染阶段采用三点布光方案，主光源从模型斜上方45度角投射，打出主体结构的明暗层次，辅助光源从模型两侧补光，消除翼片下方的过重阴影，背光源勾勒模型的轮廓边缘，让铜质材质的金属边缘产生清晰的高光边，提升模型的立体感。结构设计上充分考虑蝶形螺母的实际使用场景，中心螺纹孔的尺寸符合通用紧固件的标准规格，可与对应规格的螺栓实现无干涉配合，两侧翼片的展开角度经过优化，保证手动拧动时可以获得足够的力臂，无需借助额外工具即可完成紧固与松脱操作，整体结构无多余特征，所有过渡位置均做了工艺圆角处理，既符合实际五金零件的加工工艺要求，也避免了三维模型出现尖锐边、破面等建模问题，模型的所有特征均保留参数化历史记录，可根据实际使用需求快速调整螺纹规格、翼片尺寸、基座锥度等参数，适配不同的装配使用场景。
