螺杆传动式机用平口夹持夹具结构

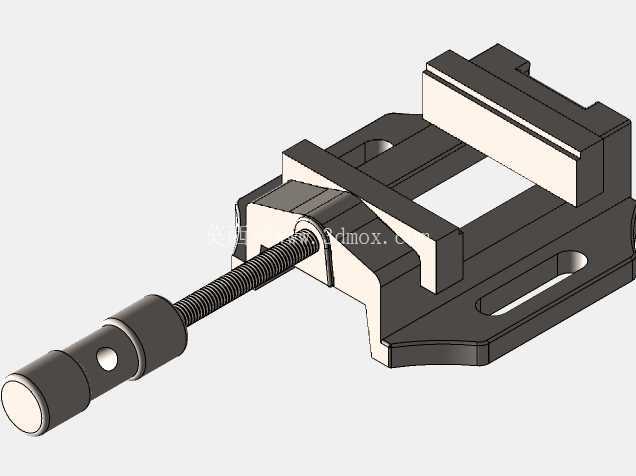

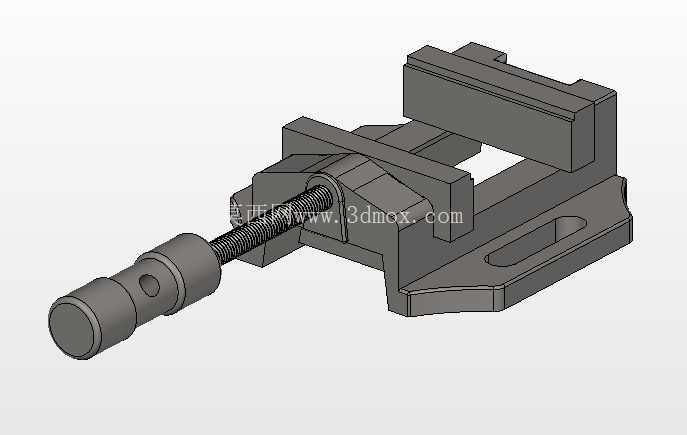

　　这款螺杆驱动的夹持机构，是小型机加工工位上适配钻削、轻铣工序的常用工装，日常在台式钻床、小型铣床的工作台面上承担工件定位夹紧的职能，不少维修工位、实训教学的钳工台也会配置同类型结构来完成小零件的锉修、钻孔作业。从结构设计逻辑来看，整个机构采用固定钳身与活动钳身配合的经典布局，底部带安装孔的法兰边是安装边界的核心部分，安装时可通过T型螺栓穿过底座的长圆孔，将整个夹具锁紧在设备工作台的T型槽上，底座的长圆孔预留了15mm左右的位置调整余量，安装时可根据加工工位的排布需求微调夹具的固定位置，不需要完全对准工作台的槽位也能完成锁紧，适配不同规格的小型加工设备工作台安装尺寸。

　　驱动部分采用梯形螺杆传动，螺杆末端带光轴操作段，光轴上设计有径向通孔，作业时可穿入加力杆来增大夹紧力矩，针对硬度较高的钢制工件夹紧时，能提供足够的锁紧力避免加工过程中工件移位；螺杆与活动钳身的配合处采用间隙配合设计，长期使用出现磨损后，可通过调整塞片来消除传动间隙，避免钳口夹紧时出现旷量影响加工精度。钳口部分采用平直式夹持面，没有设计额外的齿形结构，夹紧时不会在工件表面留下较深的压痕，针对表面粗糙度要求较高的精加工零件，也可以在钳口处加装铜质或者铝质的软钳口垫片，避免夹伤工件已加工表面；钳身整体采用一体式铸钢材质，导轨部分与固定钳身一体成型，活动钳身沿导轨做直线往复运动，导轨的配合面经过磨削加工，平行度控制在0.02mm/100mm以内，夹紧过程中活动钳身不会出现上翘或者偏斜的问题，保证夹持工件的定位精度。

　　从实际使用场景来看，这类小型夹持夹具最大开口距离通常在80mm左右，钳口宽度约70mm，可夹持的工件尺寸覆盖大部分小型机械零件、电子结构件、教学实训工件，在小型零件的钻孔工序中，夹具可将工件牢牢固定，避免手持钻孔出现的钻头跑偏、工件甩出的安全隐患；在轻量铣削工序中，可夹持小型铝件、塑料件完成槽、平面的加工，也可配合角度垫铁完成带角度斜面的加工装夹。设计过程中，螺杆的行程做了冗余设计，最大开口位置时螺杆仍有3圈以上的啮合螺纹，避免夹紧大尺寸工件时出现螺纹脱扣的问题；钳身底部的安装面经过平面磨削处理，安装到工作台面后整体的水平度误差不超过0.03mm，不需要额外垫塞尺调整就能满足常规加工的精度要求。

　　操作端的光轴直径设计为12mm，适配常规的加力杆孔径，操作人员不需要额外定制专用工具就能完成夹紧操作；整个机构没有复杂的液压、气动元件，纯机械结构的故障率极低，日常维护只需要定期在螺杆传动处、导轨配合面加注润滑脂，就能保证长期使用的操作顺畅度，即使在没有气源、液压动力源的维修工位、户外临时加工点也能正常使用。针对小批量零件的加工场景，这类夹具的装夹效率远高于手动压板压紧，不需要逐个调整压板螺栓的位置，只需要转动操作杆就能完成工件的夹紧与松开，单工件装夹时间可缩短至3秒以内，大幅提升小批量加工的作业效率；钳身的排屑空间做了开放式设计，加工产生的铁屑、碎屑不会堆积在导轨缝隙内，作业完成后用压缩空气就能直接清理干净，不会因为碎屑堆积导致活动钳身卡滞。
