机加工夹持用台虎钳结构设计

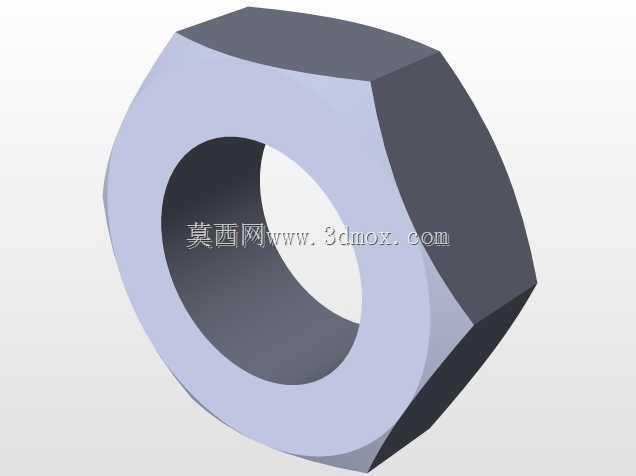

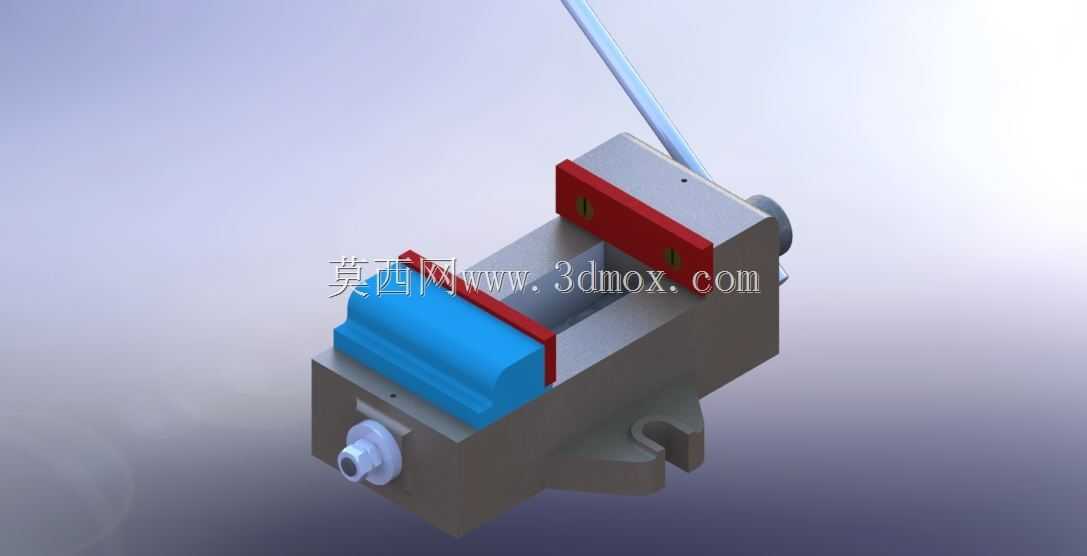

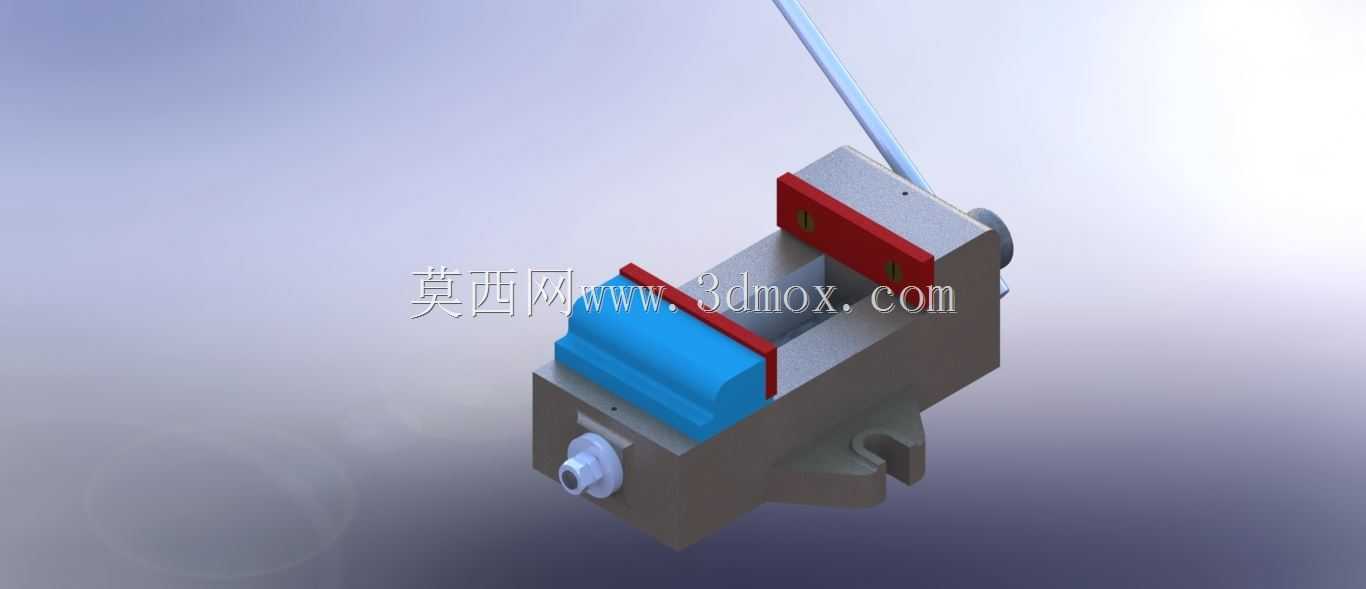

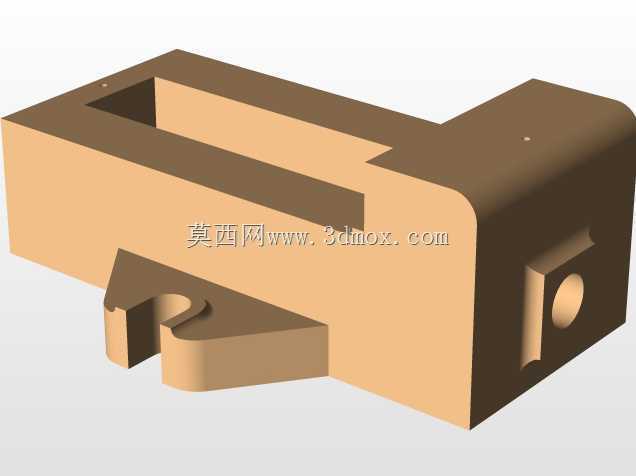

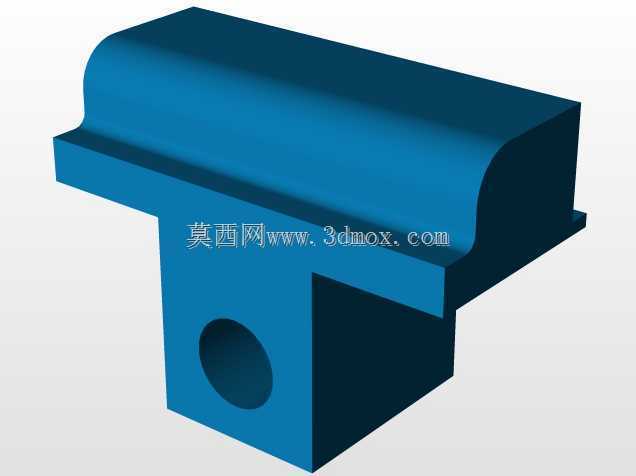

　　在常规机加工、钳工修配、小型零件装配的作业场景里，台虎钳是工位上普及率极高的基础夹持工装，几乎所有涉及小型工件锯切、锉修、划线、钻孔、攻丝的工序，都需要依靠台虎钳完成工件的可靠固定，避免加工过程中工件位移导致的尺寸超差、加工崩边甚至安全隐患。这款手动台虎钳的结构设计完全围绕工位实际使用需求展开，整体采用分体式铸铁基座作为核心承载结构，基座底部预留了标准的台面孔位，可通过螺栓直接固定在钳工工作台的台面边缘，安装时需要保证钳口方向与作业人员操作位置匹配，预留足够的手柄操作空间，避免操作时手柄与台面上的其他工具、量具产生干涉。从功能结构来看，活动钳身与固定钳身通过导轨副实现滑动配合，导轨间隙可通过侧面的调节螺钉进行微调，长期使用出现磨损后可通过调整间隙保证夹持精度，避免钳口上下错位导致的工件夹持歪斜。钳口部位采用可更换的淬硬钢钳口板，钳口表面加工有交叉网纹，加持毛坯件时可以提供足够的摩擦力，防止工件受轴向力时出现滑移，针对表面精度要求高的精加工零件，也可以更换带铜衬或者尼龙衬的软钳口，避免夹持过程中夹伤零件已加工表面。

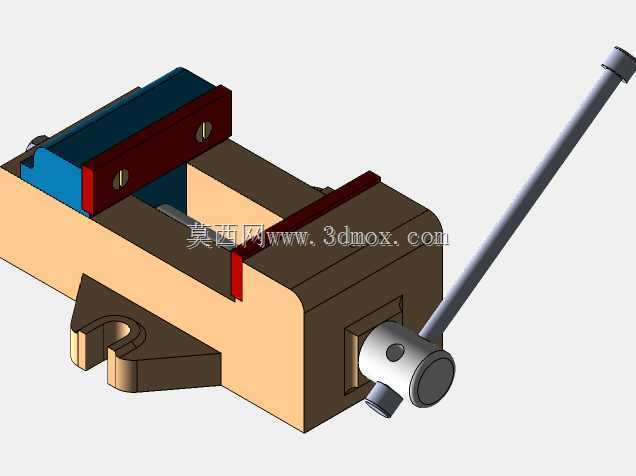

　　传动部分采用梯形丝杠副传递夹持力，丝杠一端与活动钳身通过铰接结构连接，转动手柄时带动丝杠旋转，驱动活动钳身沿导轨做直线往复运动，实现钳口的开合动作，梯形丝杠具备自锁特性，加持工件后不会因为加工过程中的振动导致钳口松脱，无需额外的锁紧结构即可保持稳定的加持力。手柄采用穿杠式结构，穿入丝杠端部的通孔内，需要大加持力时可以双手同时施力，日常小行程调整时也可以单手拨动手柄快速开合钳口，手柄两端做了圆滑过渡处理，操作时不会划伤手部。

　　整体结构的尺寸设计适配常规钳工工位的使用需求，闭合状态下整体长度不超过300mm，钳口最大开口距离适配150mm以内的小型零件夹持，钳口高度设计为60mm，加持较高零件时也能保证足够的夹持接触面积，不会因为夹持位置过高导致工件晃动。设计过程中充分考虑了日常维护的便利性，所有配合面都预留了润滑油注油孔，定期加注润滑脂即可保证导轨和丝杠的滑动顺畅，易损件钳口板通过两个内六角螺钉固定，磨损后只需松开螺钉即可快速更换，无需拆解整个钳身结构。

　　实际使用过程中，这类台虎钳除了承担常规的机加工夹持任务，还可以配合不同的辅助夹具完成小型管件、异形件的固定，比如在钳口内加装V型块就可以加持轴类零件进行径向钻孔作业，加装角度垫铁就可以完成斜面的修配加工，灵活度很高。需要注意的是，安装时必须保证基座与工作台面连接牢固，禁止在钳身手柄上加装延长套管过度施加加持力，避免丝杠过载变形或者钳身断裂，加持超出钳口最大开口尺寸的工件时不要强行夹紧，避免导轨受力不均出现过早磨损。从建模细节来看，整个结构的所有配合公差都按照实际机加工要求进行了预留，导轨配合面的间隙控制在0.02-0.05mm之间，丝杠与螺母的配合间隙符合手动传动件的公差要求，所有棱角位置都做了倒角处理，既避免了加工过程中的应力集中，也能防止操作时被锐边划伤。基座底部的安装孔位按照标准钳工台的安装间距设计，可直接适配市面上多数常规工作台的预留安装位置，无需额外打孔改造。
