多叶片曲面结构通风机叶轮三维设计

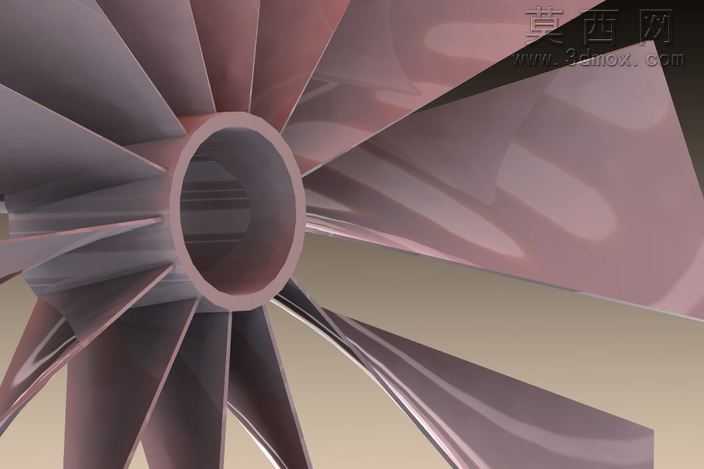

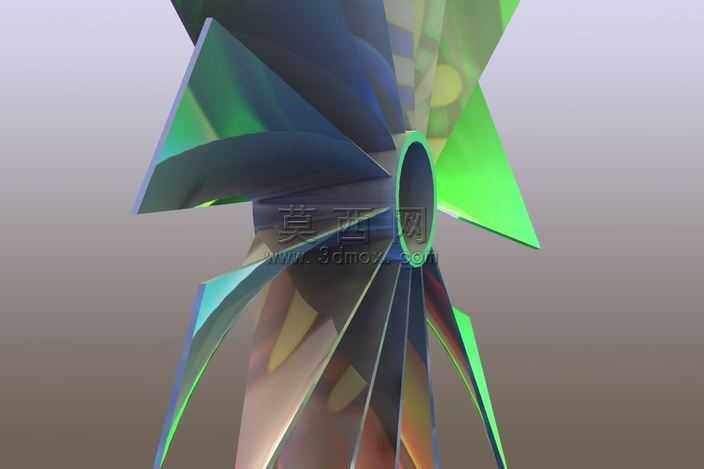

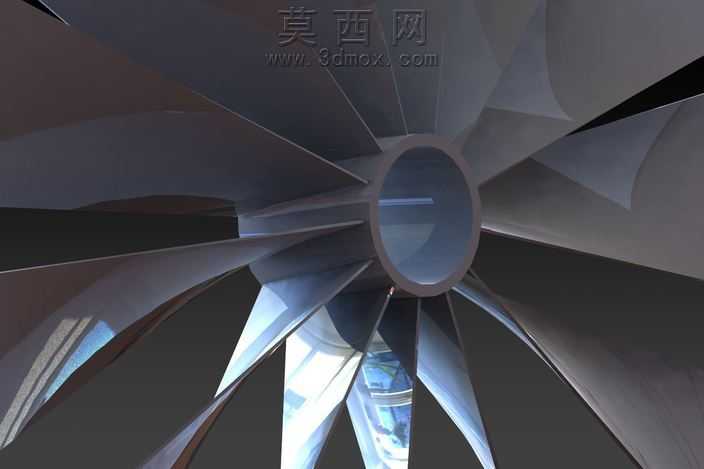

本作品为通风机核心叶轮部件的三维设计成果，建模阶段依托参数化三维设计软件完成整体结构搭建，首先确定叶轮的中心轮毂基准，以中心回转轴线为核心参考，完成轮毂的回转体特征构建，保证轮毂与传动轴配合的内孔尺寸精度、同轴度公差符合机械设计规范，为后续叶片阵列装配提供稳定的基准载体。叶片设计采用多曲率自由曲面造型思路，针对通风机的气动性能需求，对叶片的进风侧、出风侧做差异化曲面曲率调整，进风边缘做圆弧过渡处理降低风阻，出风侧曲面做倾角优化引导气流定向输出，每一片叶片的曲面都通过样条曲线拟合、曲面放样、边界裁剪等操作完成，保证叶片曲面的光顺度，避免曲面出现褶皱、锐角等会引发气动噪声的结构缺陷。完成单片叶片的造型后，采用圆周阵列命令按照均匀角度分布完成所有叶片的排布，阵列过程中严格校验每片叶片与轮毂的连接位置，通过布尔合并操作将叶片与轮毂整合为单一整体结构，对连接位置做圆角过渡处理，消除应力集中隐患，提升叶轮整体的结构强度。材质与渲染阶段，针对不同部件做差异化材质赋予，轮毂部分采用哑光深灰色金属材质，模拟铸铝或者工程塑料的基底质感，叶片部分采用半透明带彩色渐变的特殊材质，通过调整材质的折射率、反射率、透明度参数，既可以清晰展现叶片的曲面厚度与空间扭转角度，也能通过半透明效果直观呈现多叶片之间的层叠空间关系，渲染时采用柔和的漫反射环境光，搭配定向主光源突出叶片曲面的光影转折，清晰展现每一片叶片的扭转角度、空间位置与整体造型特征。设计过程中充分考虑通风机叶轮的实际运行需求，在叶片的角度排布上做了多轮参数调整，既保证叶轮旋转时的动平衡性能，也兼顾气流输送的效率，整体结构无多余冗余特征，所有曲面连接顺滑，装配关系清晰，可直接用于后续的气动仿真分析、结构强度校核，也可作为3D打印、开模生产的原始三维参考模型，完整还原了通风机叶轮的核心结构特点与造型设计逻辑。
