三脚架式户外跟踪拍摄支撑装置

　　这套支撑装置主要面向户外跟拍、场地纪实拍摄、运动场景记录等场景设计，核心是解决长时跟拍过程中设备稳定性不足、拍摄角度覆盖范围有限的痛点。日常使用中，很多户外拍摄场景需要设备在不频繁挪动机位的前提下，覆盖较大范围的水平、俯仰拍摄角度，同时还要适配草地、不平整硬化地面等不同的架设环境，这套装置的结构设计正是围绕这些实际需求展开。

　　从功能特性来看，底部采用可伸缩式三脚架支腿结构，每根支腿都带有独立的锁止结构，架设时可以根据地面的平整度单独调整每根支腿的伸出长度，支腿末端带有尖状防滑结构，在松软草地架设时可以插入表层土壤，避免设备在摇臂转动过程中出现侧滑或者倾覆。支腿与中心立柱的连接位置采用铰接式锁紧结构，既可以调整支腿的展开角度，适配不同高度的架设需求，也能在收纳时将支腿完全收拢，缩小整体收纳体积，方便转场携带。

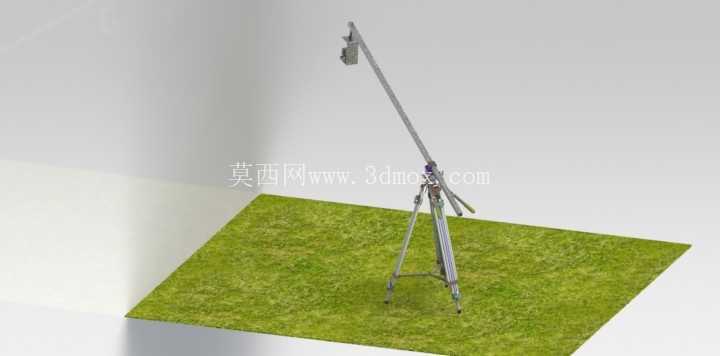

　　中心立柱上方连接的是可俯仰调节的长摇臂结构，摇臂采用分段式伸缩设计，不同段之间通过快拆锁扣固定，可以根据拍摄需要的覆盖半径调整摇臂的伸出长度，摇臂末端预留了通用的设备安装接口，可以适配不同重量的拍摄设备，接口位置带有微调阻尼结构，转动摇臂时可以保持匀速平稳的运动轨迹，避免画面出现卡顿或者抖动。摇臂与中心立柱的连接转轴带有双向锁止结构，既可以实现水平方向360度的连续转动，也可以在俯仰方向调整到指定角度后锁止固定，满足固定机位长时间拍摄的需求。

　　设计过程中重点考量了结构的受力平衡，摇臂的转轴位置做了配重平衡设计，当摇臂伸出较长长度挂载设备时，重心始终落在三脚架支撑面的中心区域，不会因为摇臂单侧伸出过长导致重心偏移。整体结构的受力路径从末端设备安装位，通过摇臂传递到中心转轴，再分散到三根支腿最终传导到地面，每一段连接结构的强度都经过受力校核，在额定挂载重量下不会出现结构形变或者连接松动的问题。

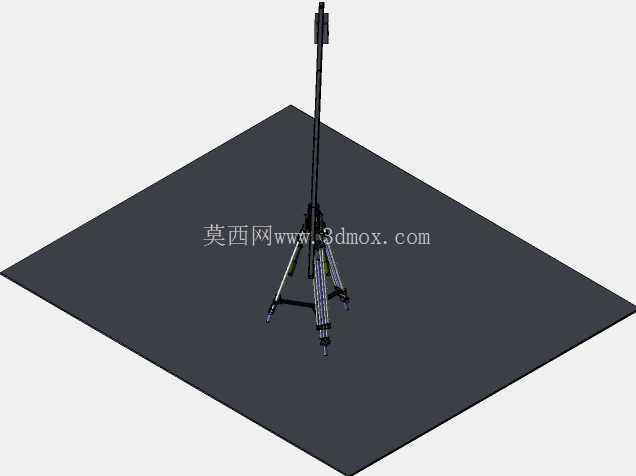

　　从安装边界来看，支腿完全收拢时整体直径不超过200mm，方便放入常规的设备收纳包中运输；支腿完全展开时，支撑面的直径可以达到1200mm，在松软地面架设时可以获得足够的支撑稳定性。摇臂完全收回时整体高度与收拢后的三脚架高度一致，约为1100mm，摇臂完全伸出时总长度可以达到2800mm，配合俯仰角度调整，可以覆盖从地面到高空3米左右的拍摄范围，水平方向转动时没有结构干涉，可以实现全周无死角的拍摄覆盖。

　　实际使用时，架设过程不需要额外的辅助工具，只需要将三根支腿展开到合适角度，锁止铰接结构，再根据地面情况调整支腿长度，确保中心立柱处于垂直状态，之后调整摇臂的伸出长度和俯仰角度，锁止转轴结构就可以完成架设。如果需要移动机位，只需要松开支腿的锁止结构，收拢支腿就可以整体搬运，不需要完全拆解设备，适合需要频繁转场的户外拍摄场景。结构上所有的活动连接位置都做了防尘处理，在户外多尘、多草屑的环境下使用，也不会因为杂物进入连接缝隙导致锁止结构卡滞，日常维护只需要定期在转轴位置添加少量润滑脂，就可以保持结构转动顺畅。
