梯形截面V型动力传输皮带结构设计

　　在常规机械传动系统的布局中，带传动始终是中小载荷、中心距偏大场景下的首选传动方案，其中V型皮带依靠梯形截面的楔面摩擦特性，相比平皮带能提供更高的传动摩擦力，在汽车发动机前端附件驱动、工业输送线动力传递、小型农机传动组、通用工业设备的动力接驳场景中应用极为广泛。这套V型皮带的三维结构设计，完全围绕实际装机的工况需求展开，首先从截面参数入手，采用标准梯形楔角设计，侧面与带轮轮槽的接触面积经过匹配校核，能在额定张紧力下保证足够的摩擦驱动力，同时避免过度张紧带来的轴承受力过载问题。

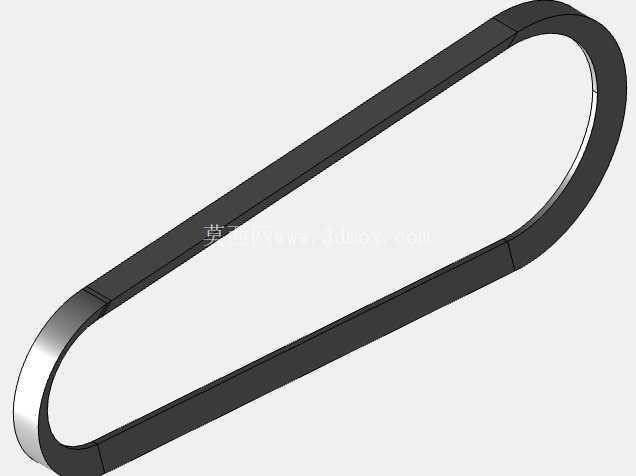

　　设计过程中首先考虑的是皮带的闭环轮廓适配性，针对常见的两带轮平行轴传动布局，皮带的环形长度做了通用场景的适配，直线段与两端圆弧过渡段的曲率完全匹配对应直径带轮的包角要求，保证皮带套入带轮后，整个楔面能完全贴合轮槽侧壁，不会出现局部悬空、接触应力集中的问题。皮带主体的结构分为外层包布、强力层、缓冲胶层、压缩层几个部分，三维建模时虽然做了外观一体化处理，但结构尺寸的预留完全对应实际生产的层厚分布，外层的耐磨层厚度控制在合理范围，既保证运行过程中与轮槽摩擦的耐磨寿命，也不会因为层厚过大导致皮带弯曲应力过高。

　　从安装边界来看，这套V型皮带的截面宽度、高度都符合通用V带的尺寸规范，适配对应槽型的标准带轮，安装时的中心距调整范围预留了足够的张紧行程，既可以通过调整电机安装座的位置实现张紧，也能适配常规的张紧轮结构，当中心距固定无法调整时，可在皮带松边内侧加装平张紧轮，或是在外侧加装V型槽张紧轮，设计时已经考虑了不同张紧方式下的皮带弯曲疲劳寿命，圆弧过渡段的曲率半径预留了足够的冗余，避免小半径反复弯曲导致的强力层纤维断裂。

　　实际工况下，V型皮带运行时会因为持续受拉产生轻微的蠕变伸长，设计时的长度公差控制在合理区间，新装皮带时的张紧力调整到标准范围后，运行初期的伸长量可以通过张紧机构补偿，不需要频繁调整。皮带的梯形截面角度做了轻微的工艺补偿，因为皮带套入带轮弯曲时，截面会发生轻微的形变，外侧受拉伸宽、内侧受压缩窄，预设的角度补偿能保证皮带弯曲到工作曲率时，侧面与轮槽完全贴合，不会出现仅上下棱边接触的异常磨损情况。

　　针对不同的应用场景，这套结构的尺寸可以做参数化调整，比如汽车发动机使用的V型皮带，因为工作环境温度高、转速波动大，会适当增加强力层的线绳密度，提升抗拉伸能力，同时外层包布采用耐热耐磨材质；工业固定设备使用的V型皮带，则更侧重长期运行的稳定性，截面尺寸的公差控制更严格，保证多根皮带并联使用时长度一致，载荷分配均匀。建模过程中特意还原了皮带的柔性特征对应的结构细节，比如皮带的弯曲段截面形变趋势，安装时的套入余量，都在三维模型的尺寸边界上做了体现，结构设计人员在做整机传动布局时，可以直接调用这个模型进行干涉检查，核对带轮安装位置、张紧行程是否足够，护罩的安全间隙是否满足规范要求，避免实际装配时出现皮带蹭护罩、张紧行程不足无法安装的问题。

　　从传动特性来看，V型皮带本身具备一定的缓冲吸振能力，当负载出现瞬时冲击时，皮带的弹性形变可以吸收部分冲击能量，保护后端的传动零部件不会因为瞬时过载损坏，同时皮带传动本身具备过载打滑的特性，当负载超过最大摩擦力时会出现打滑，避免动力端的电机、发动机出现堵转损坏。这套设计在结构上特意控制了皮带的单位长度质量，降低高速运行时的离心力影响，当带轮线速度在常规工作区间内时，离心力导致的皮带与轮槽正压力下降幅度控制在允许范围内，不会出现高速下传动效率骤降、打滑丢转的问题。

　　在安装维护的维度上，这套V型皮带的结构尺寸完全符合通用互换要求，不需要定制特殊带轮，现场维护时可以直接采购对应型号的标准V带进行更换，降低备件储备成本。建模时的尺寸基准完全对齐带轮的安装基准，设计人员在进行整机三维装配时，只需要对齐两个带轮的中心平面，就能保证皮带不会出现偏磨、掉带的问题，不需要额外做复杂的适配调整。针对多楔带、联组V带的衍生设计，这套基础结构也可以快速参数化修改，调整楔数、截面尺寸就能适配不同的载荷需求，覆盖从小功率的家电传动到大功率的工业设备传动的不同场景。
