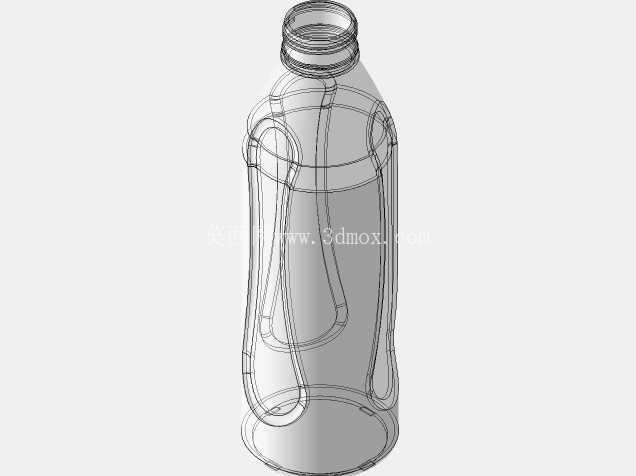

带二维工程图的聚碳酸酯PET水瓶结构

　　日常接触的瓶装饮用水、碳酸饮品所使用的PET水瓶，看似结构简单，实则在吹塑成型、堆叠运输、手持握持、灌装密封等多个环节都有明确的工程设计要求，这款聚碳酸酯材质的水瓶结构，壁厚设定为2毫米，配套两套不同版本的二维工程图，覆盖了从三维结构验证到生产加工出图的全流程设计需求。从实际应用场景来看，这类水瓶主要适配快消品饮品灌装生产线，需要匹配高速灌装工位的卡瓶定位结构，瓶口采用标准螺纹接口，可兼容市面主流的防盗瓶盖密封结构，螺纹段的牙型角度、螺距尺寸都经过适配，保证旋盖扭矩处于合理区间，既不会出现密封渗漏，也不会因旋合过紧导致消费者开启困难。

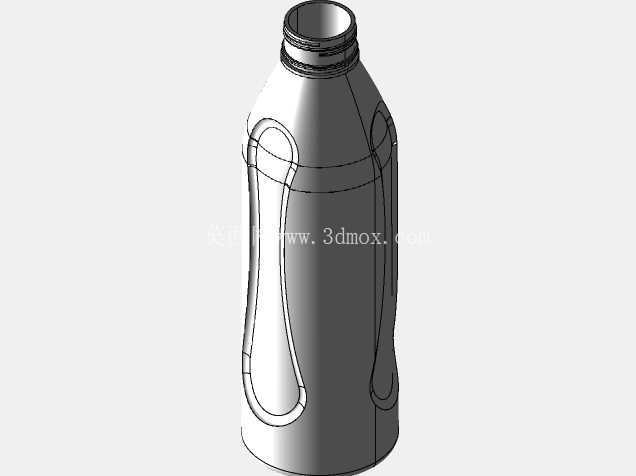

　　瓶身的握持区域做了内凹弧面处理，弧度贴合成年人手掌自然弯曲的形态，即使瓶身外壁附着冷凝水，也能通过弧面的贴合度提升握持摩擦力，避免滑脱。在结构设计思路上，这款水瓶优先考虑了吹塑成型的工艺可行性，瓶身所有转角位置都做了均匀的圆角过渡，避免出现壁厚突变导致的吹塑缺料、局部应力集中问题，2毫米的均匀壁厚设计，既保证了瓶身盛装液体后的结构刚度，在堆叠码垛时能承受上层整箱货品的压力，不会出现瘪瓶变形，也尽可能控制了原材料的用量，兼顾生产成本控制。

　　瓶底采用了经典的花瓣式凹陷结构，这种结构一方面可以提升瓶底的抗内压能力，适配含气饮品的灌装需求，避免瓶底因内部压力凸起导致放置不稳，另一方面也能在灌装线的输送过程中，匹配底部定位托板的结构，保证高速输送时瓶身不会出现偏移倾倒。配套的两套二维工程图，一套是用于生产加工的尺寸标注图，完整标注了瓶身总高、瓶口外径、螺纹大径小径、瓶身最大直径、瓶底凹陷深度、各段圆角半径等关键加工尺寸，同时标注了壁厚公差、形位公差要求，可直接用于模具加工的尺寸参考；另一套是检验用图，标注了各关键位置的检验基准、允差范围，可用于来料检验、成品抽检的尺寸核对。从安装边界与适配尺寸来看，这款水瓶的最大外径适配常规的瓶装水标签套标工位尺寸，瓶身总高适配常规500ml左右容量饮品的灌装线高度行程，瓶口尺寸兼容常规的灌装头口径，不需要对现有灌装生产线做大规模改造即可直接适配投产。在结构强度验证层面，瓶身的纵向加强筋沿着瓶身弧度自然分布，没有突兀的凸起结构，既提升了瓶身的轴向承压能力，也不会影响标签的粘贴平整度，避免标签出现起皱、翘边的问题。

　　很多初入包装结构设计领域的工程师容易忽略瓶身与灌装线、输送线的适配问题，往往只关注瓶身的外观造型，导致设计出的瓶型在实际量产时出现卡瓶、定位不准、旋盖偏斜等问题，这款结构在设计时就把全生产流程的适配性放在首位，所有外部轮廓尺寸都贴合现有量产线的通用边界，同时在握持手感、密封性能、堆叠强度上做了平衡，配套的二维图也省去了从三维模型转工程图的重复工作，结构上的壁厚均匀性设计也能减少吹塑过程中的冷却不均问题，降低成型后的收缩变形率，提升成品合格率。
