双工位立式自动化性能测试试验机

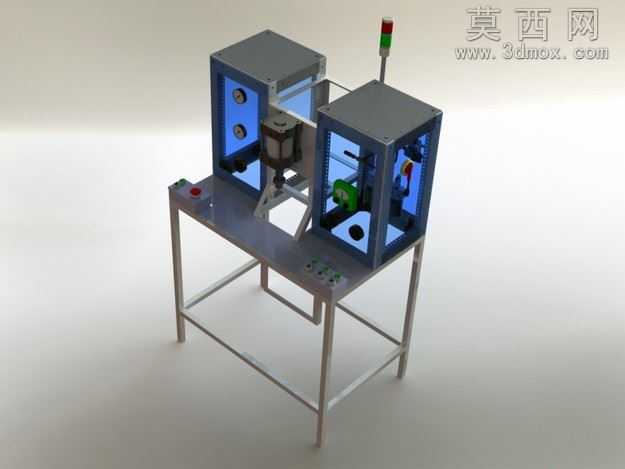

本模型为双工位立式自动化性能测试试验机，采用SolidWorks完成全参数化三维建模，整体结构经过严谨的装配干涉校验，所有运动部件均保留完整的配合约束关系，可直接用于结构验证与运动仿真演示。模型整体采用台式立式布局，底部为方管焊接成型的支撑机架，机架底部设置可调式支撑脚杯，可适配不同平整度的安装地面，保证设备运行时的稳定性；机架上方为一体化加工的工作台台面，台面上左右对称布置两个独立的测试工位，每个工位外部设置带透明观察窗的防护柜体，柜体框架采用铝合金型材拼接成型，观察窗采用半透明蓝色亚克力材质，既可以清晰观察内部测试运行状态，又能起到安全防护作用，避免测试过程中工件飞出造成安全隐患。左侧工位内部集成气动压紧机构，配置竖直安装的压紧气缸与定位工装，可完成待测试工件的快速装夹固定；右侧工位内部集成传动测试组件，包含驱动电机、传动齿轮组、压力传感模块，可完成工件的力学性能、耐久性能等多维度测试。工作台台面靠前位置布置操作按钮组，包含启动、停止、急停按钮与状态调节旋钮，操作逻辑符合人体工程学设计，操作人员站立即可完成所有操作；设备顶部后侧安装三色警示灯，可通过红、黄、绿三种灯光直观反馈设备的运行、待机、故障状态。渲染阶段采用金属材质模拟机架与柜体的金属框架，半透明亚克力材质还原防护窗的通透质感，橡胶材质模拟按钮与脚轮的防滑表面，不同功能部件采用差异化配色区分，整体渲染效果真实还原工业设备的质感与结构细节。设计过程中采用模块化设计思路，将机架、测试工位、操作模块、警示模块拆分为独立的子装配体，既方便后续根据测试需求更换不同的测试工装，拓展设备的测试适用范围，也便于生产加工阶段的零件拆分与装配调试，双工位的布局设计可交替完成上下料与测试作业，有效提升单台设备的测试效率，减少设备等待时间，适配中小批量工件的自动化性能检测场景。
