重载深沟球滚动轴承三维结构设计

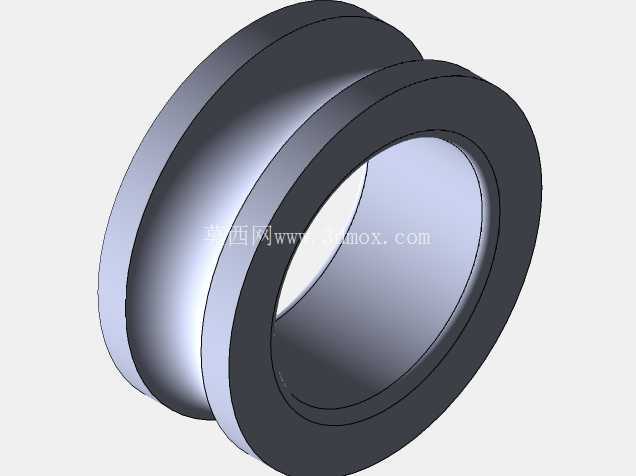

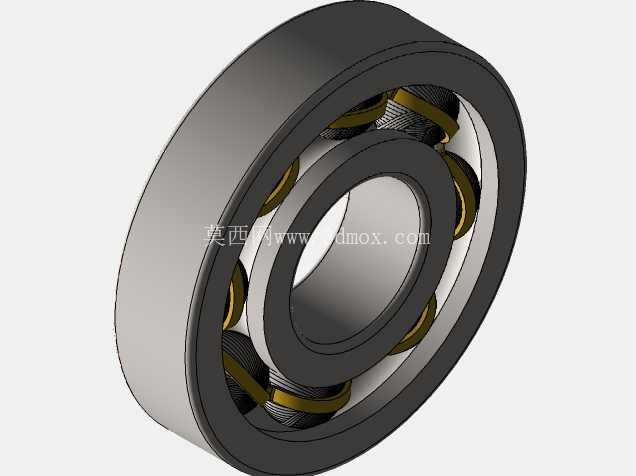

　　在重型矿山输送设备、大型减速机低速重载输出端、冶金轧机辅助传动辊道这类工况里，支承旋转轴的部件需要同时承受较大径向载荷与一定程度的双向轴向载荷，普通轻载轴承往往会出现滚道压痕、保持架过早疲劳失效的问题，这类重载滚珠轴承的设计就是针对这类中低速重载的旋转支承场景。从结构设计逻辑来看，这类轴承采用双半内圈或者整体内圈搭配冲压铜保持架的结构，保持架的兜孔设计做了加大间隙处理，避免重载工况下滚珠热膨胀导致的卡滞，同时兜孔边缘做了圆弧倒角，减少滚动体运转过程中的应力集中。轴承的内外圈滚道采用了对数曲线修形，和普通圆弧滚道不同，修形后的滚道在承受偏载或者轴系挠曲变形的时候，不会出现滚道边缘的应力集中，能有效提升轴承的额定动载荷，延长疲劳寿命。

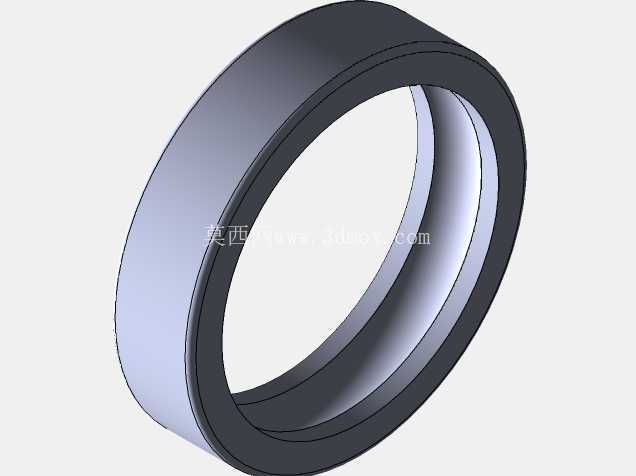

　　从安装边界尺寸来看，这款轴承的内径适配50mm直径的轴颈，轴颈的配合公差一般选取k6或者m6，过盈量控制在0.01-0.03mm之间，避免过盈量过大导致内圈滚道变形影响旋转精度；外径96mm适配轴承座的安装孔，座孔公差一般选取H7，间隙配合方便安装拆卸，同时保证外圈不会在座孔内出现蠕变打滑。轴承的轴向宽度为31mm，安装时相邻的轴肩定位高度不能超过内圈的倒角高度，一般轴肩高度控制在4-5mm，座孔的挡肩高度控制在3.5-4.5mm，避免拆卸时无法使用拉马勾住轴承内外圈端面。

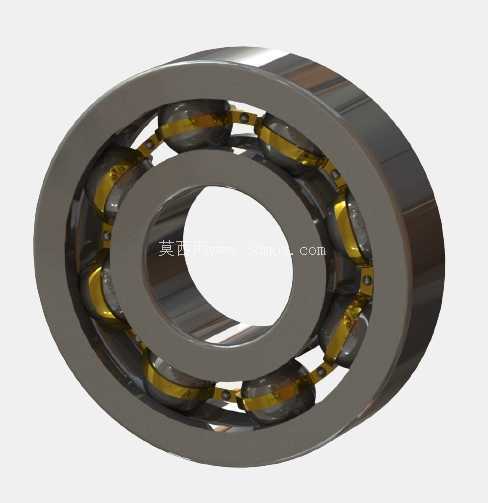

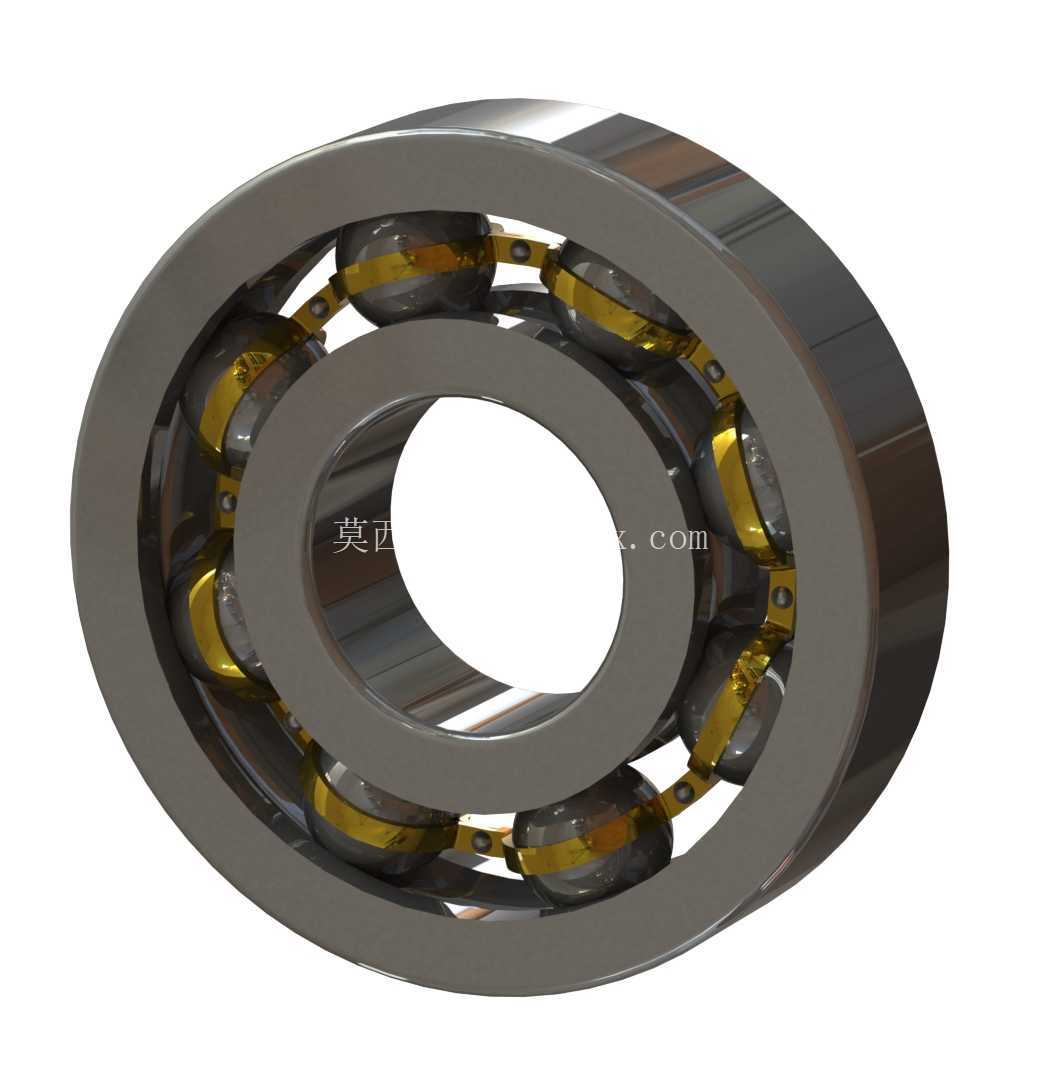

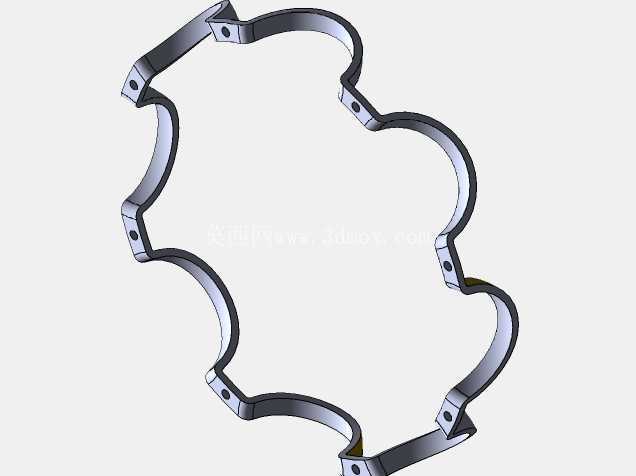

　　轴承内部配置了8个大直径钢质滚珠，相比同尺寸常规轴承的滚珠数量更少但单颗滚珠直径更大，接触应力分布更均匀，适合重载工况下的长期运转，保持架采用黄铜材质整体冲压铆接结构，相比尼龙保持架能承受更高的工作温度，在冶金设备周边120℃以内的工况下也能保持结构强度，不会出现保持架软化变形的问题。在实际设备装配过程中，这类轴承安装前需要清洗掉防锈油脂，填充锂基润滑脂，填充量控制在轴承内部空腔的1/3到1/2，过量填充润滑脂会导致轴承运转过程中温升过高，润滑脂过早碳化失效。轴承的密封结构如果是开式设计，需要在轴承外侧配置对应的防尘盖或者密封圈，避免矿山、冶金场景下的粉尘、金属碎屑进入滚道内部，造成滚道磨粒磨损。

　　在轴系设计时，这类轴承一般作为固定端支承使用，限制轴系的双向轴向窜动，另一端配置可以轴向游动的轴承，补偿轴系受热后的伸长量，避免轴承承受额外的轴向附加载荷。建模过程中，滚道的曲率半径一般取滚珠直径的0.52-0.53倍，这个曲率比能保证滚珠和滚道之间有合适的接触面积，同时不会因为曲率差过小导致摩擦阻力增大，滚珠和保持架兜孔之间的间隙控制在0.2-0.3mm，保证滚珠在兜孔内可以自由转动，不会出现卡滞。内外圈的倒角尺寸按照安装要求设计为1.5mm的圆弧倒角，既可以避免安装时锐边划伤轴颈和座孔，也能减少热处理过程中的应力集中，避免淬火过程中出现开裂。在做结构校核的时候，需要重点校核保持架的铆接强度，以及滚道在最大径向载荷下的接触应力，确保接触应力不超过轴承钢的许用接触应力值，同时校核轴承的额定寿命满足设备的大修周期要求，一般重型设备的轴承额定寿命需要不低于30000小时，减少设备停机维护的频次。
