滚动轴承轮盘结构三维设计

　　在各类需要回转支撑、降低运动摩擦阻力的机械传动场景中，这类带集成滚动体的轮盘结构是核心的承载与传动构件，日常接触的电机输出端、变速箱传动链路、输送机辊筒支撑端、机床主轴组件乃至家电的旋转部件中，都能见到这类结构的衍生应用。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的无用损耗，同时保证轴系的回转精度，避免运转过程中出现径向、轴向的窜动超差。

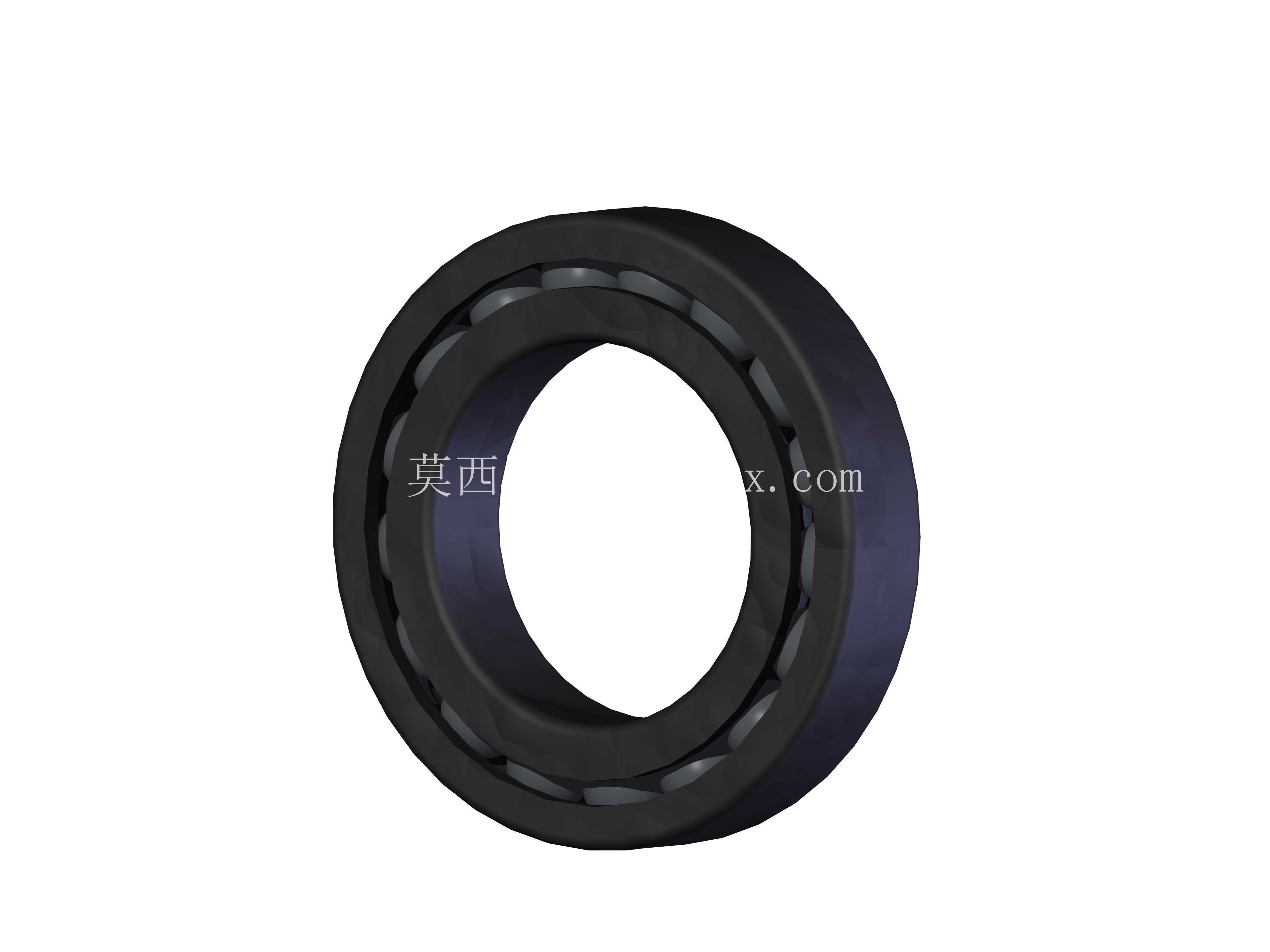

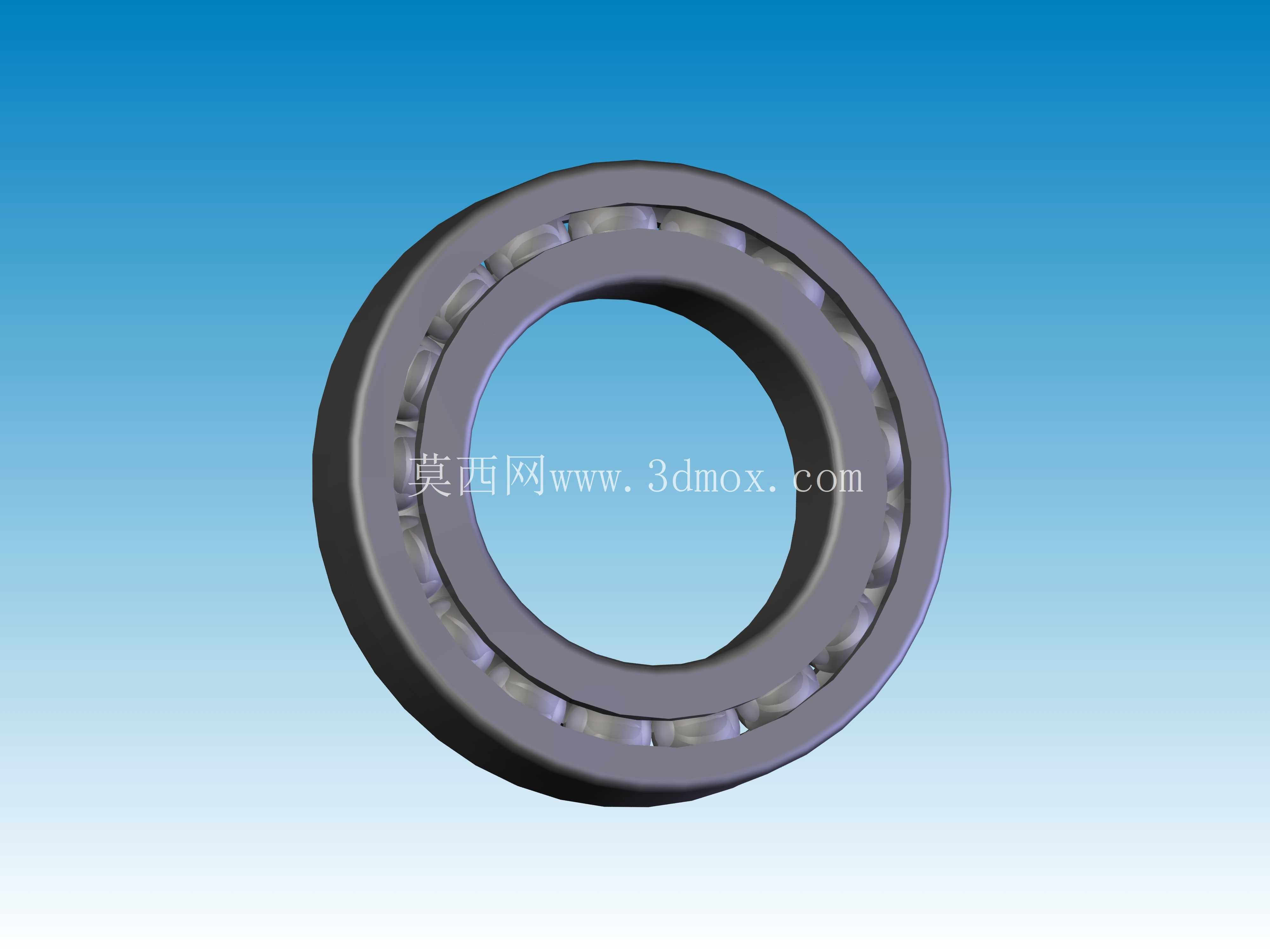

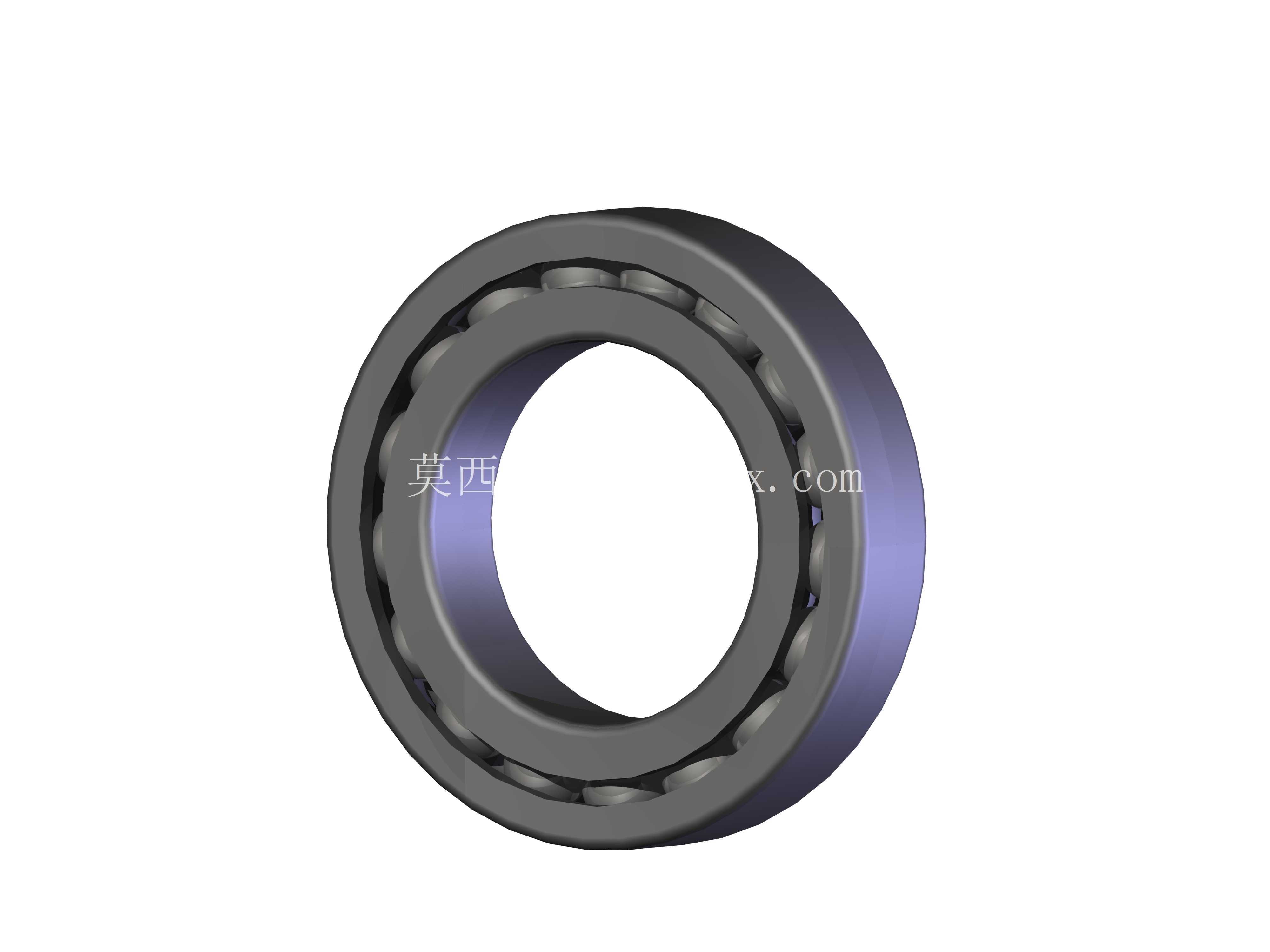

　　从结构设计逻辑来看，这个轮盘采用了一体化的内外圈配合滚动体的布局，内圈用于和旋转轴进行配合安装，设计时预留的轴孔公差需要根据实际应用场景的载荷特性选择，轻载高速场景多选用间隙配合或者过渡配合，重载低速的工况则需要选用过盈配合来避免内圈和轴之间出现相对滑动造成磨损。外圈则和设备的基座轴承座孔进行装配，安装边界需要考虑外圈的定位方式，多数场景下会采用孔用挡圈或者端盖进行轴向限位，防止运转过程中因为轴向力的作用出现外圈移位。中间的滚动体沿滚道均匀排布，滚道的曲率设计经过反复校核，保证滚动体和滚道的接触应力处于材料许用范围之内，避免长期交变载荷下出现点蚀、剥落等失效问题，保持架的结构（图中未完全展示）则用于将滚动体均匀分隔，避免滚动体之间直接接触产生额外的摩擦和磨损，同时引导滚动体在滚道内正常运转。

　　设计这类构件的时候，首先要明确实际工况的载荷类型，是纯径向载荷、纯轴向载荷还是径向轴向联合载荷，不同的载荷特性对应不同的接触角设计，这个轮盘的滚动体排布偏向深沟类结构，主要承受径向载荷，同时可以承受一定比例的双向轴向载荷，适配多数通用传动场景的需求。尺寸设计上，需要严格匹配安装位置的边界条件：内圈孔径要适配对应轴径的标准尺寸系列，避免出现非标准轴径导致的装配困难，外圈外径要适配标准轴承座的安装尺寸，宽度尺寸则要考虑轴系的轴向安装空间，预留出密封件、定位挡圈的安装位置，不能出现和周边其他构件的运动干涉。

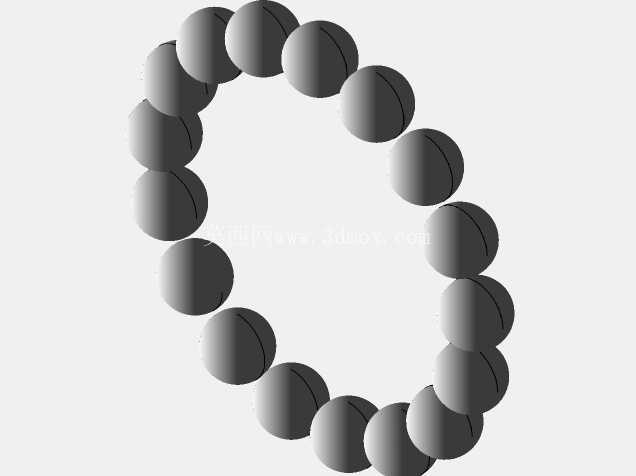

　　实际建模过程中，滚道的曲面建模是核心难点，需要保证滚道的曲率半径和滚动体直径的匹配度，通常滚道曲率半径会比滚动体半径略大千分之几的数值，既保证接触面积足够分散接触应力，又不会因为曲率差过大导致滚动体滑动摩擦占比升高。滚动体的阵列需要严格保证周向等分，每一个滚动体的中心都要落在滚道的节圆上，偏差过大会导致个别滚动体承受过载，提前出现失效。内外圈的倒角设计也不能忽略，安装引导倒角需要足够大，方便装配时顺利压入轴或者轴承座，同时避免锐边在装配时划伤配合面，影响装配精度。另外还要考虑润滑结构的预留，部分应用场景需要在内外圈上设计注油孔、油槽，方便运转过程中补充润滑脂，延长构件的使用寿命，密封结构的安装位也要提前预留，避免外界的粉尘、水汽进入滚道内部，造成滚动体和滚道的磨粒磨损。

　　这类轮盘结构在实际应用中，安装工艺也会直接影响最终的使用效果，压装时不能直接通过滚动体传递压力，避免滚动体和滚道被压伤，加热装配时要控制加热温度，不能超过材料的回火温度，避免构件硬度下降影响使用寿命。建模时还要考虑不同应用场景的材料选择，常规工况下采用高碳铬轴承钢即可满足硬度和耐磨性要求，腐蚀环境下则需要选用不锈钢材质，高速轻载场景还可以选用工程塑料材质来降低重量和运转噪音，不同的材料选择对应的结构尺寸强度校核标准也有差异，需要根据实际材料的力学性能调整壁厚、滚道深度等参数，保证构件在额定载荷下的变形量在允许范围之内，不会因为变形导致滚动体卡滞，影响回转顺畅度。
