壁挂式上肢力量训练拉杆结构设计

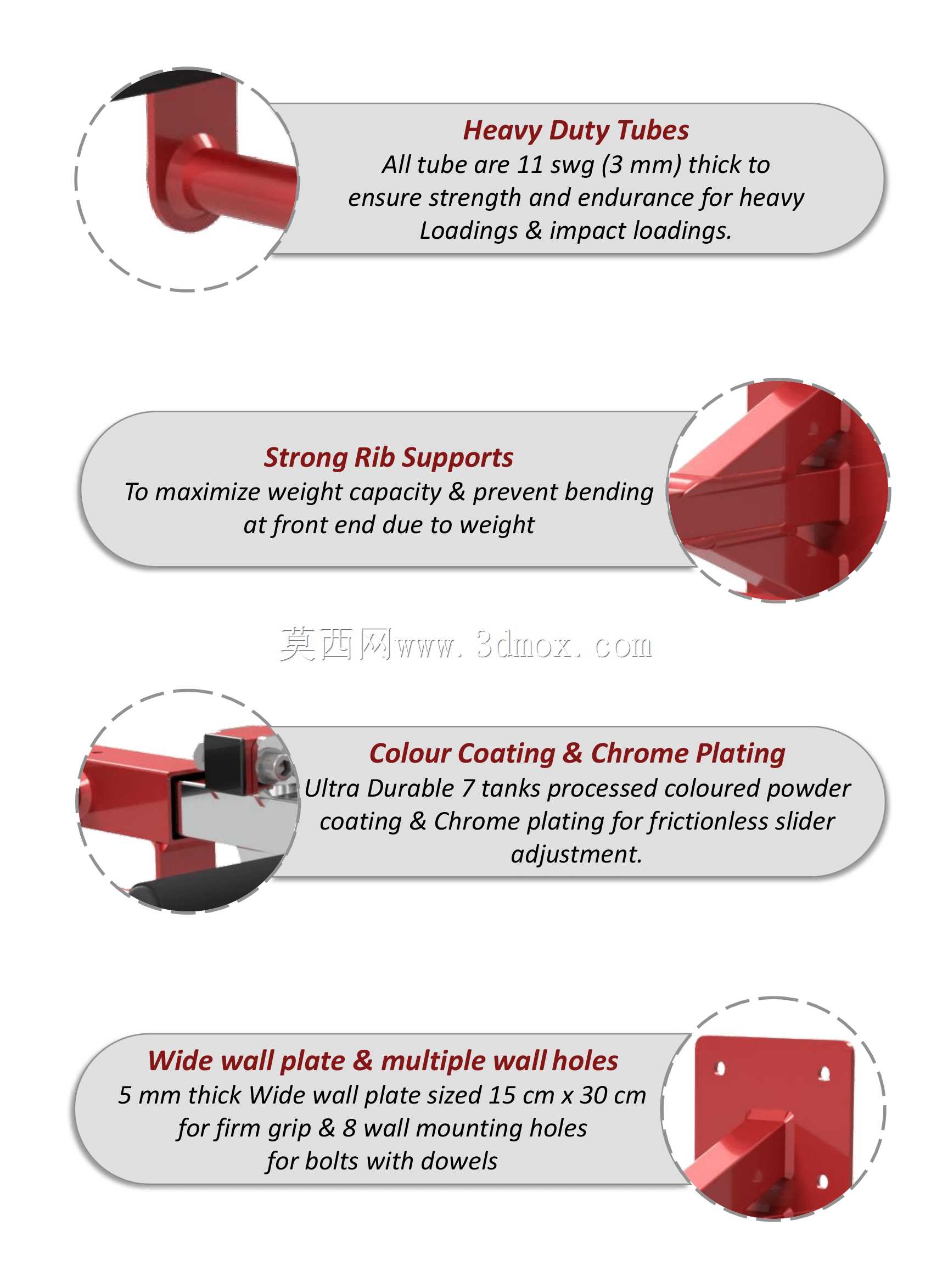

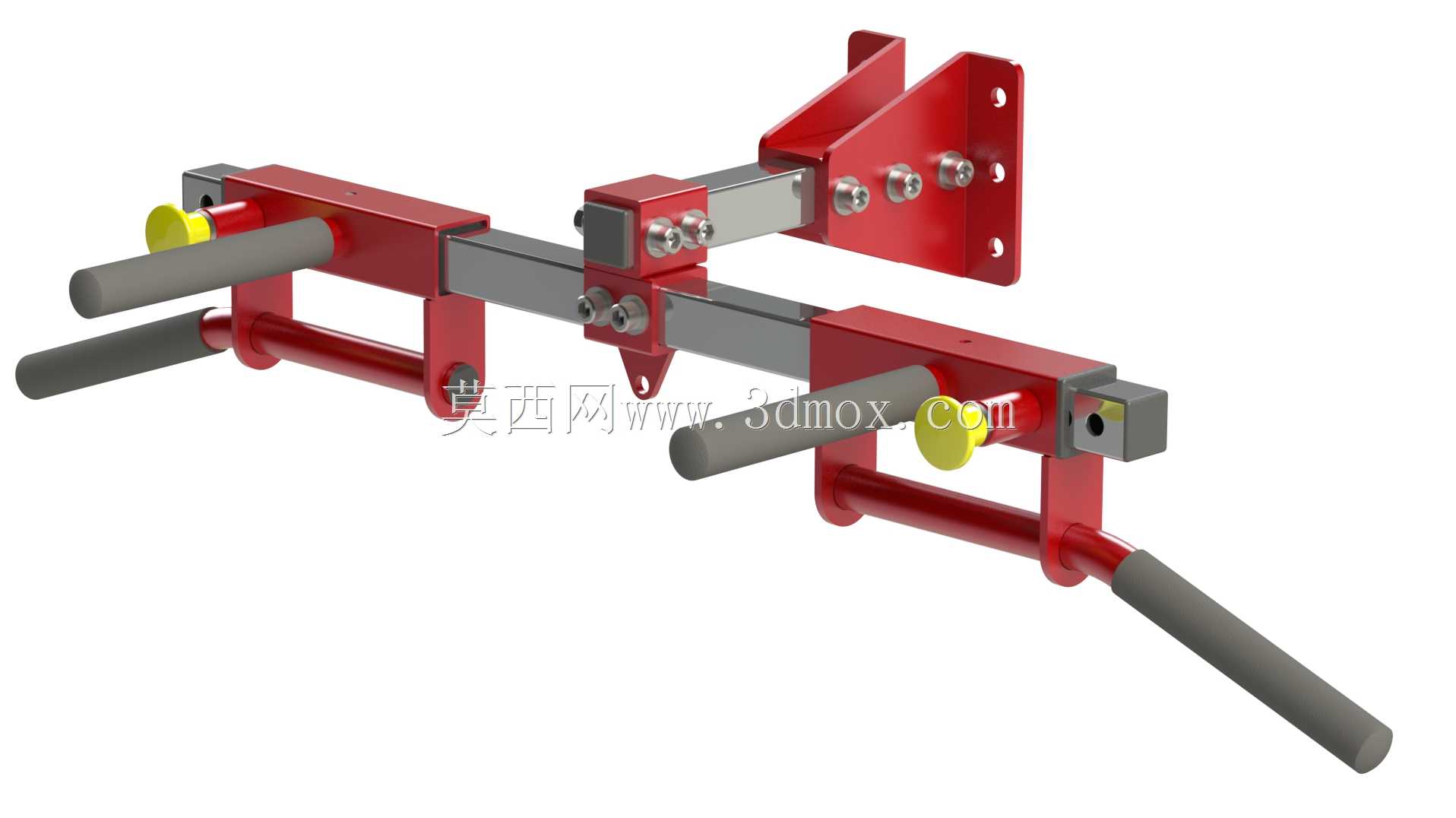

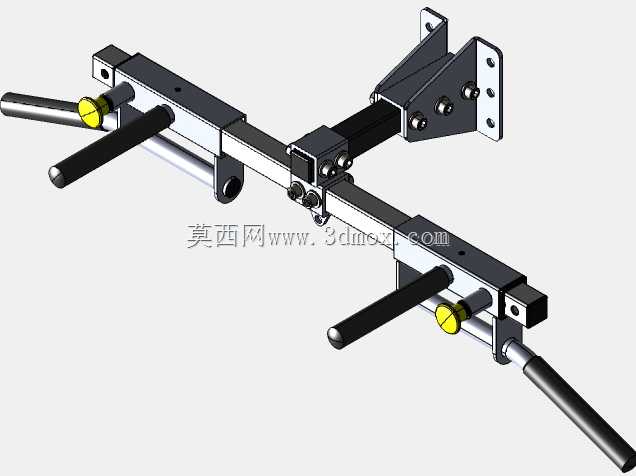

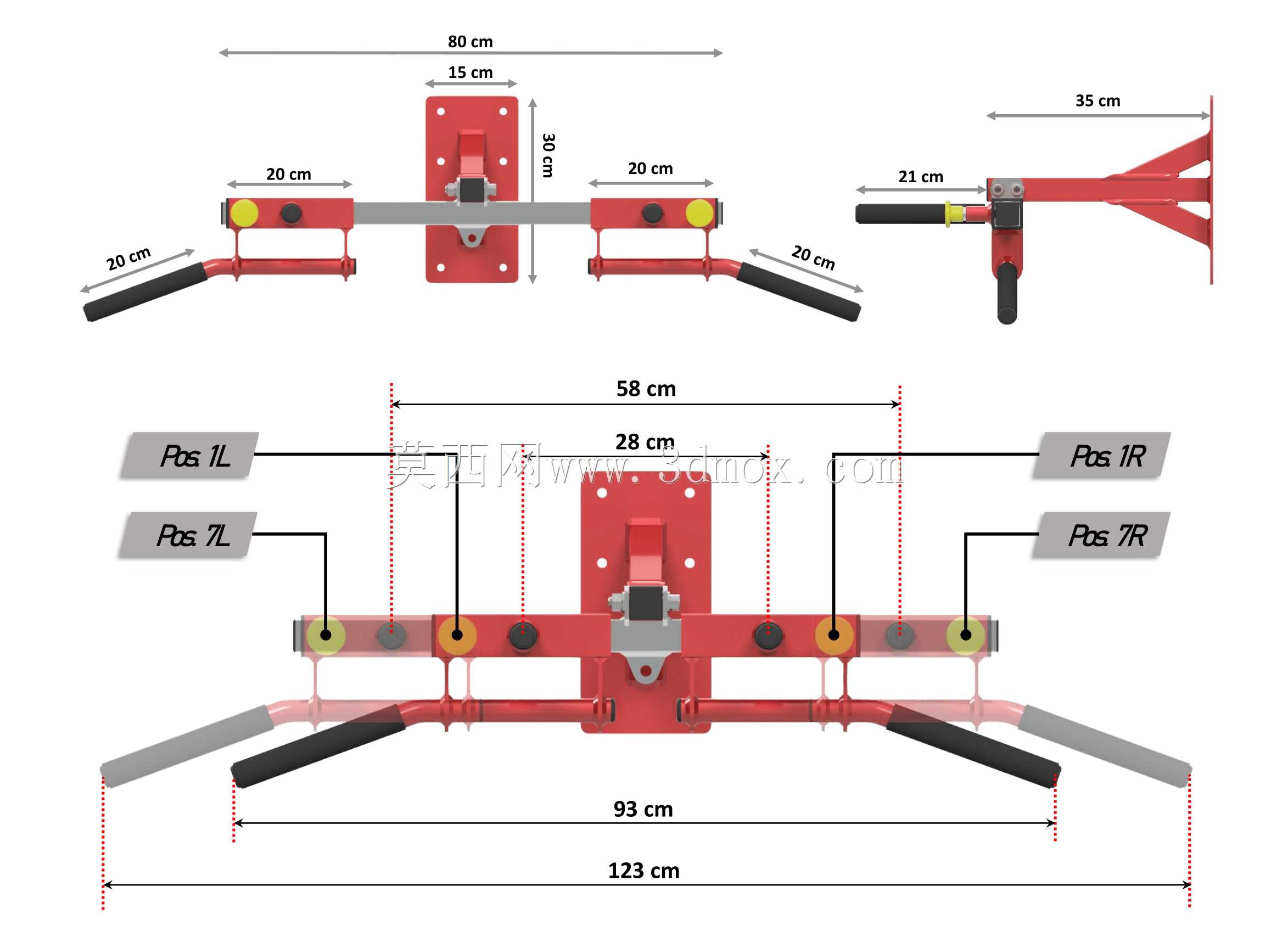

　　这款壁挂式拉杆是面向商用健身房、家庭健身区、社区健身点等场景设计的上肢力量训练器械，核心用途是为使用者提供推、拉类复合动作的训练支撑，可覆盖胸肌、背阔肌、三角肌、手臂肱二头肌与肱三头肌等多肌群的抗阻训练需求。从结构设计逻辑来看，整体采用壁挂式安装方案，无需占用地面摆放空间，对小户型健身区、层高有限的商用场地适配性更强，安装时通过背部带多组安装孔的壁挂支座与混凝土实心墙面、承重钢结构墙面完成刚性连接，安装孔位预留了横向与纵向的调节余量，可适配不同墙面的膨胀螺栓排布间距，降低现场安装的对位难度。主体承重框架采用矩形截面型钢拼接而成，横向主杆与两侧滑动握把组件采用间隙配合的滑动结构，握把可沿主杆轴向调整间距，

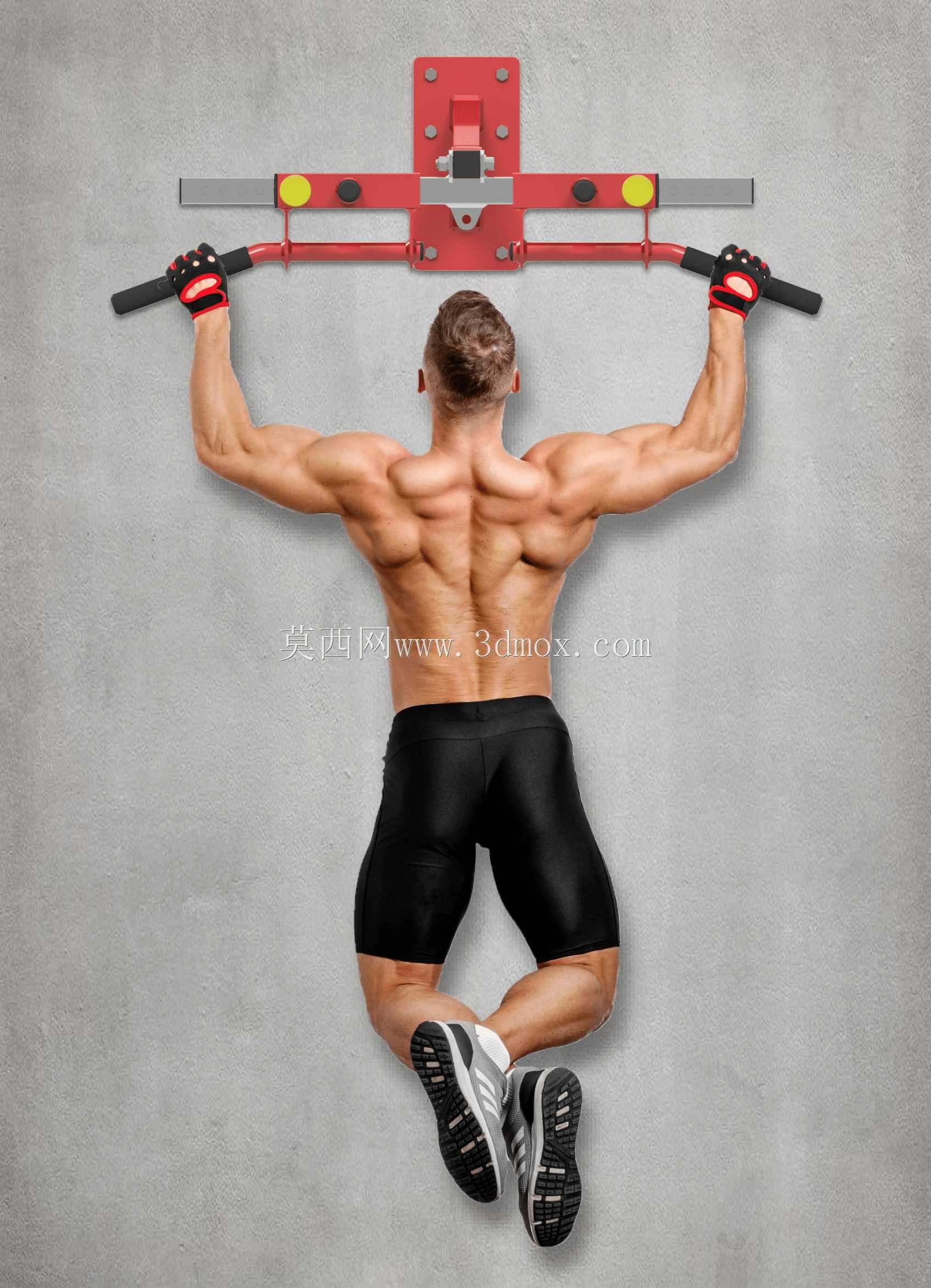

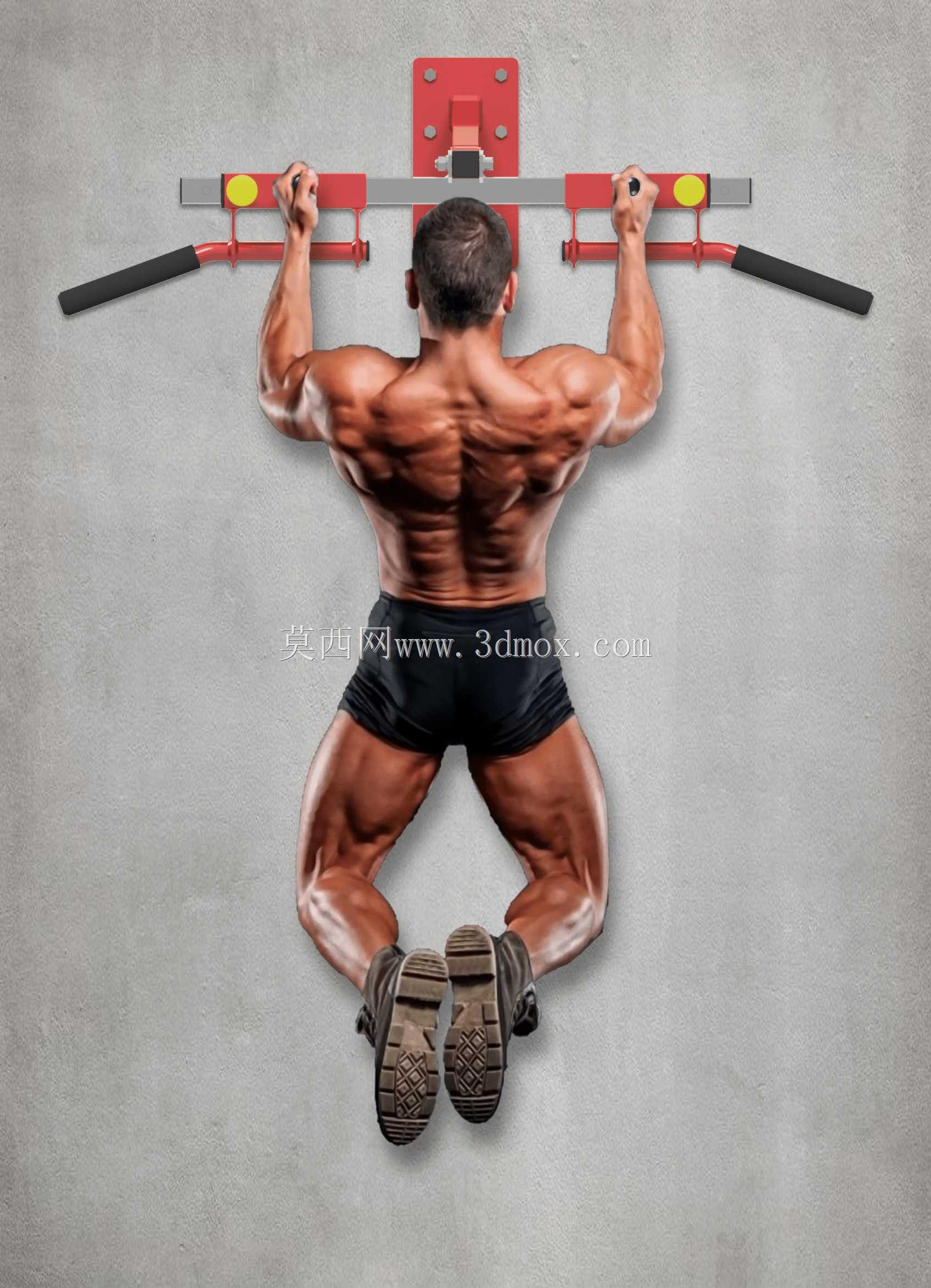

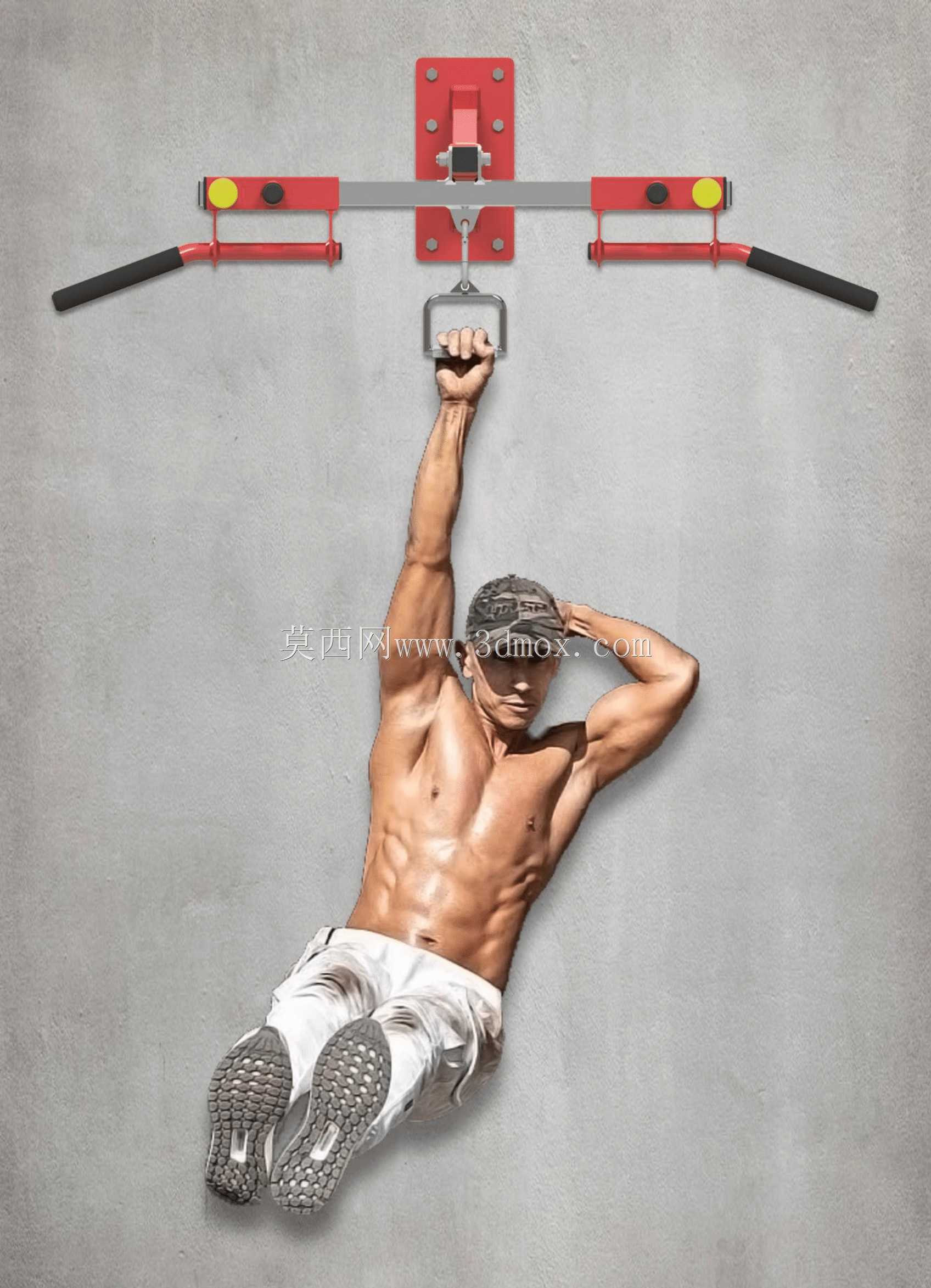

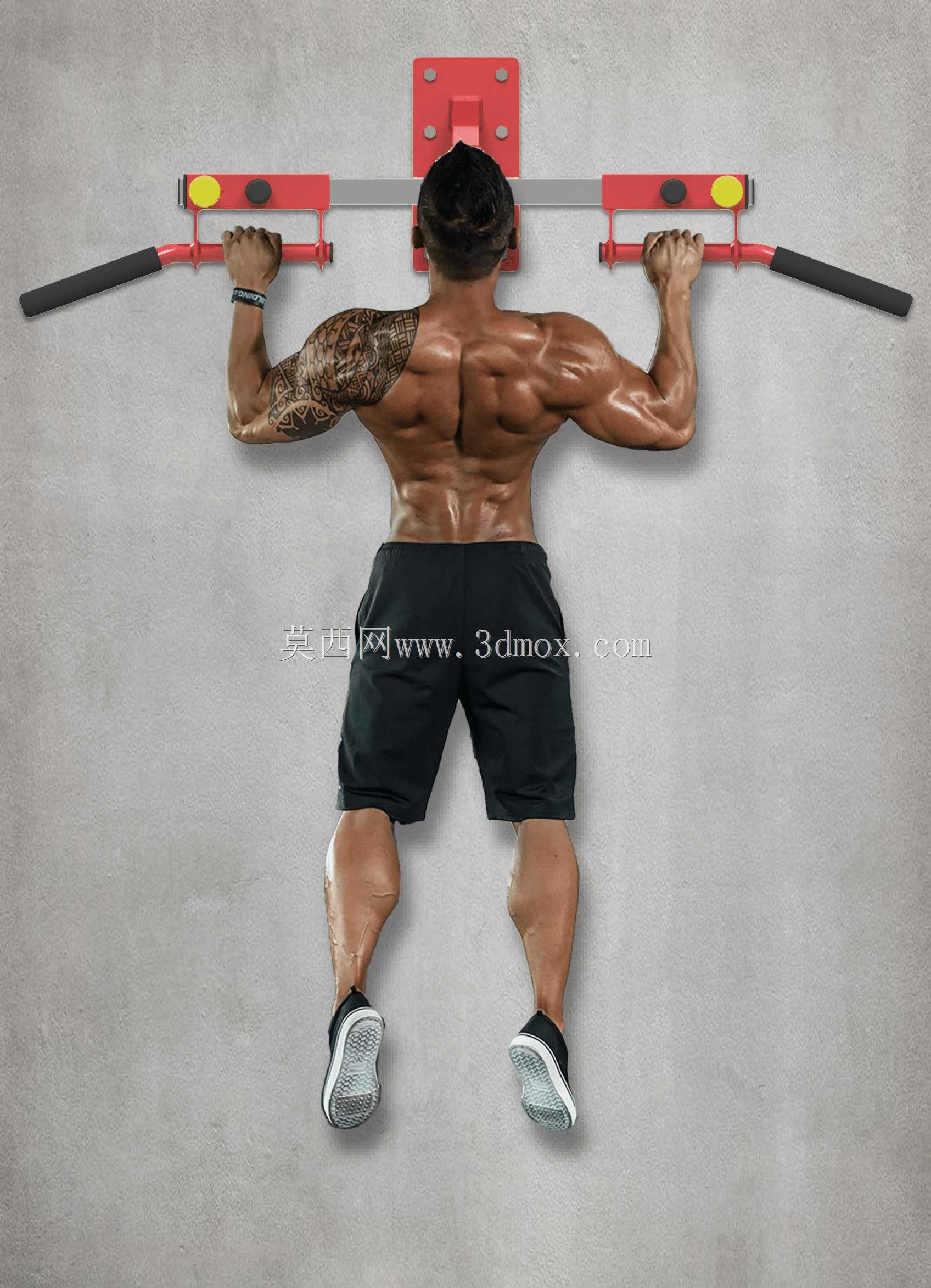

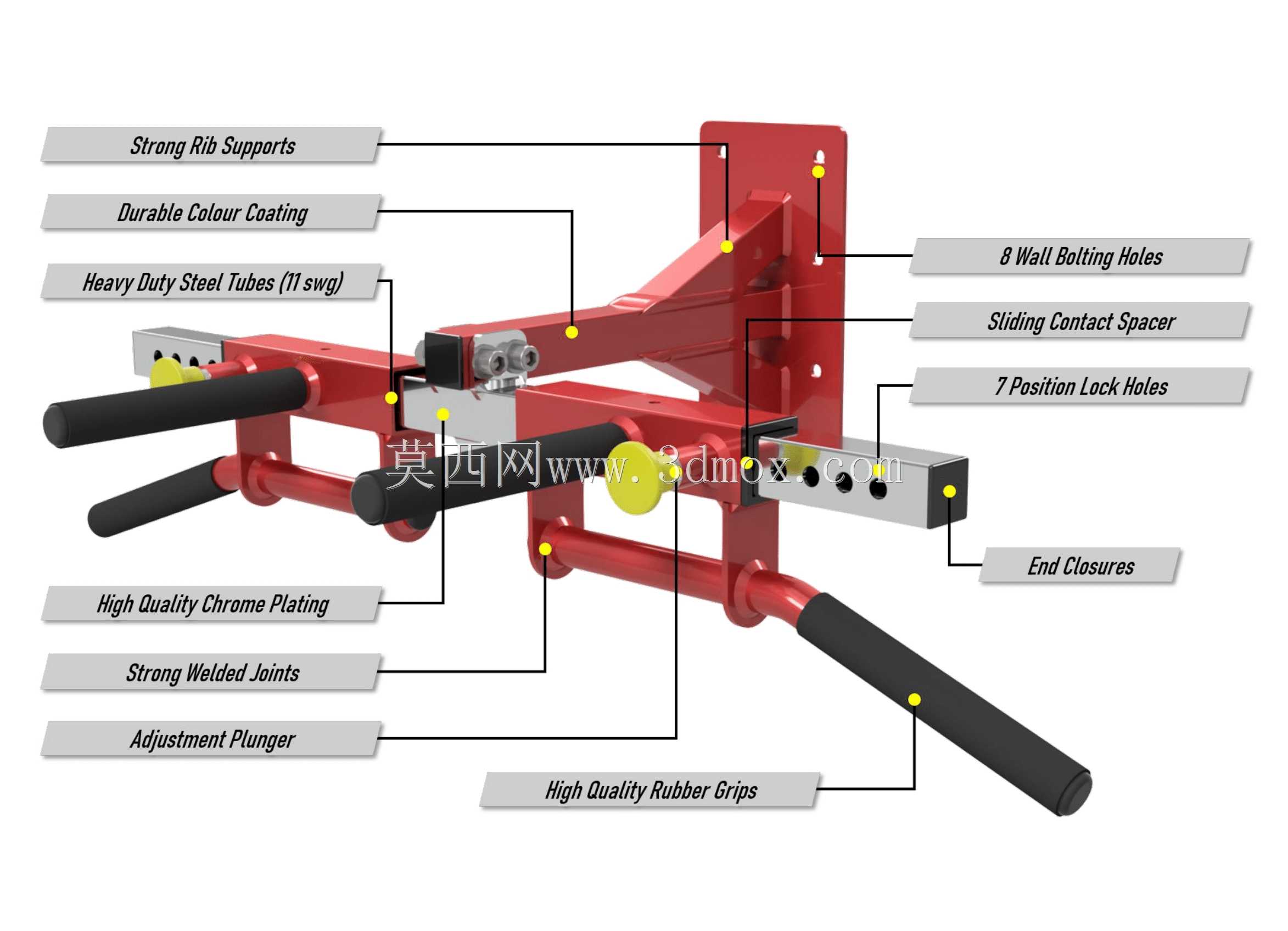

　　适配不同肩宽使用者的动作姿态需求，避免因握距不适导致的关节代偿损伤。握把部分采用防滑包覆设计，外层为磨砂质感的防滑握持层，内部穿入金属承重杆与滑动座刚性连接，可承受大重量抗阻训练下的反复载荷，握把末端设置有限位结构，防止滑动座在调整过程中从主杆脱出。两侧的训练把手组件采用对称式布局，除了横向滑动的主握把外，还设置了多组不同角度的辅助握持位，可满足正握、反握、对握等不同握法的训练动作需求，适配推胸、划船、肩推等多种训练动作的姿态要求。结构连接部位全部采用螺栓紧固的可拆卸式连接方案，所有受力节点均设置了加厚的连接耳板与防松垫圈，避免长期反复载荷下出现连接松动的问题，红色涂装的金属框架表面做了防锈喷塑处理，可适应健身房内高湿度、

　　高频次使用的环境，减少日常维护的工作量。从安装边界来看，整体安装完成后横向伸出墙面的距离控制在合理范围内，不会过度占用通道空间，安装高度可根据使用人群的平均身高调整壁挂支座的固定位置，确保不同身高的使用者都能找到舒适的动作起始姿态，滑动结构的阻尼经过调校，调整握距时不会出现卡顿或过度顺滑的问题，兼顾调整便捷性与使用时的结构稳定性。
