电机配套V型皮带滑轮传动组件结构设计

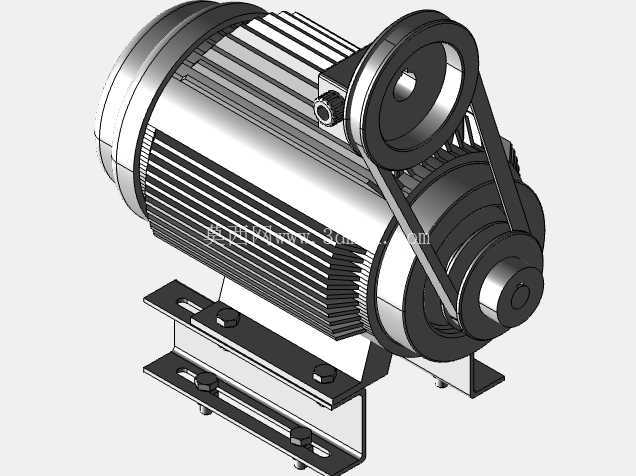

　　这套带滑轮与V型皮带的传动组件，核心是匹配卧式安装电机的动力输出端，完成电机高转速到作业端的扭矩转换与转速匹配，在小型输送线、台式加工设备、农用辅助机具、汽车附属动力单元这类需要柔性传动缓冲的场景中应用极广，相比齿轮直连传动，它能抵消安装时的两轴微小同轴度误差，遇到瞬时过载时皮带会产生微量打滑，避免电机堵转烧毁或者作业端构件受冲击断裂。

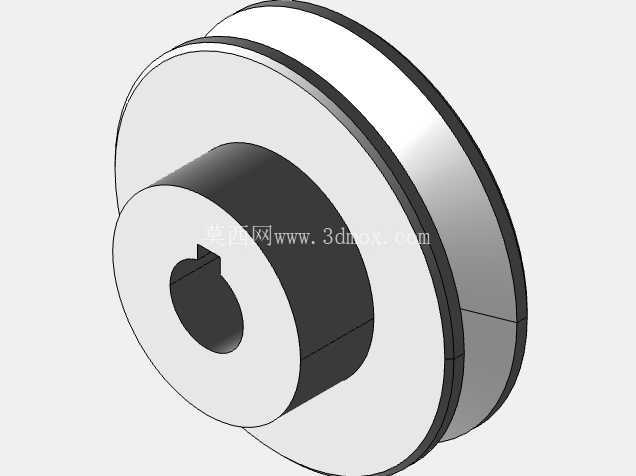

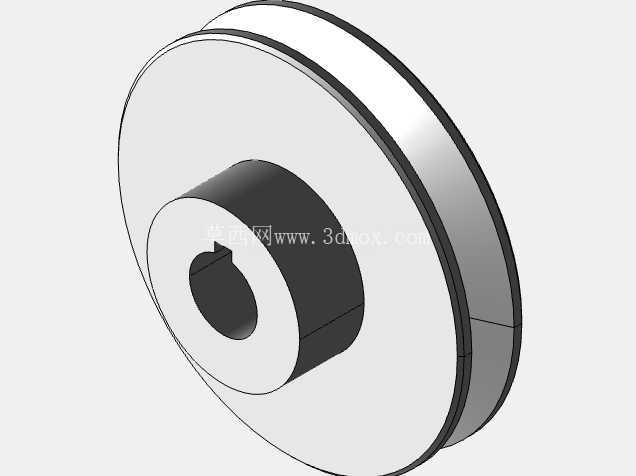

　　从结构设计逻辑来看，组件的主动轮直接通过平键与电机输出轴锁紧，轮槽的截面角度严格匹配标准V带的楔角，保证皮带嵌入后侧面完全贴合，不会出现单点接触导致的快速磨损；从动轮的安装座预留了腰型调节孔，安装时可以通过调整从动轮与电机主体的相对距离，控制V型皮带的张紧度，张紧力的控制参考常规工程经验，以手指按压皮带中段产生10-15mm的下压量为宜，过紧会加剧电机轴承与从动轮轴承的径向载荷，缩短轴承使用寿命，过松则会出现传动丢转、皮带打滑发热的问题。

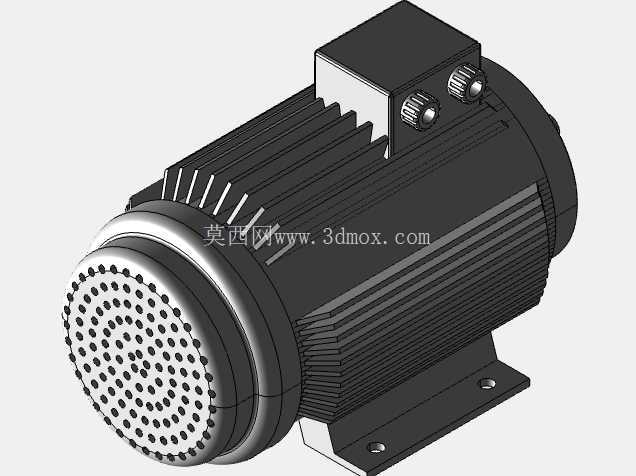

　　安装边界方面，整套组件依托电机自带的卧式底脚完成固定，底脚的安装孔距匹配标准Y系列100机座电机的安装尺寸，四个安装孔可适配M10的膨胀螺栓或者设备机架的T型螺栓，安装时需要保证电机轴与从动轮轴的平行度误差控制在0.5mm/m以内，否则皮带运行时会出现偏磨、掉带的故障。主动轮的节圆直径设计为120mm，从动轮节圆直径为240mm，传动比设定为2:1，适配电机1440rpm的额定输出转速时，从动轮的输出转速约为700rpm，匹配多数中低转速作业端的转速需求。

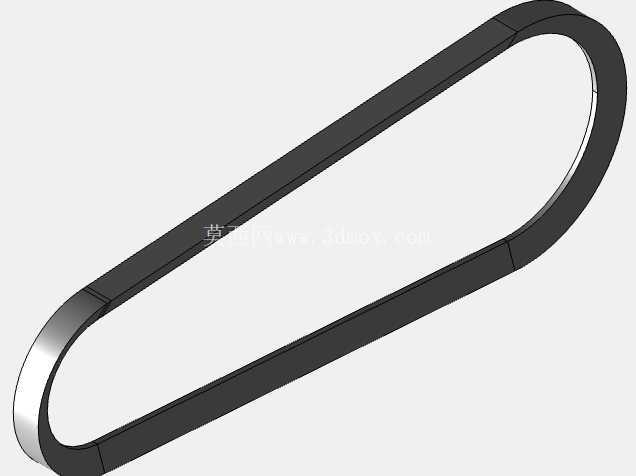

　　外形尺寸上，整套组件在电机本体基础上的外伸尺寸控制在180mm以内，皮带的包角经过核算大于120度，满足V带传动的最小包角要求，不需要额外增加张紧轮结构，简化了整体装配复杂度。皮带选用的是普通A型V带，属于工业领域通用的标准件，后期维护更换不需要定制，采购成本极低。轮体的材质设计为HT200灰铸铁，经过时效处理消除内应力，高速旋转时不会产生明显的振动，轮槽表面经过精车加工，粗糙度控制在Ra3.2，减少皮带的摩擦损耗。

　　设计过程中还考虑了日常运维的便利性，电机端盖上方预留了皮带罩的安装螺孔，后期可以加装薄钢板冲压的安全防护罩，避免运行过程中异物卷入皮带轮，也能防止操作人员误触旋转构件发生安全事故。从动轮的输出轴端设计有标准平键槽与轴端挡圈槽，可以直接连接联轴器、链轮或者作业辊筒，不需要额外做转接加工。整套组件的装配公差完全遵循机械设计手册的相关要求，轴与孔的配合选用H7/k6过渡配合，既保证装配时的同轴度，也方便后期拆卸维护，不会出现轮体抱死在轴上难以拆解的问题。

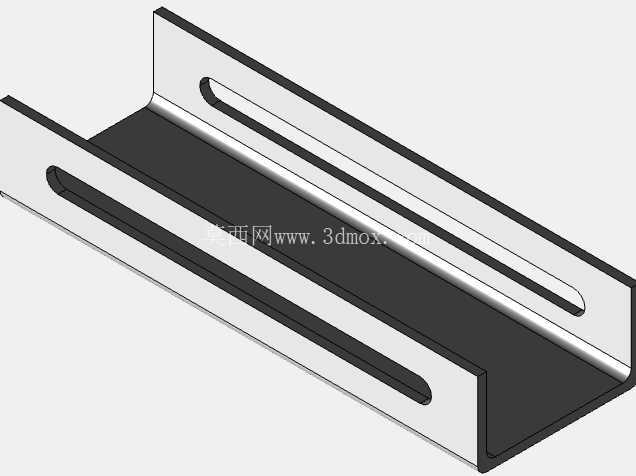

　　在实际选型应用时，需要根据传递的额定功率核算皮带的根数，这套单根V带的设计传递功率为3kW，匹配2.2kW到3kW的四级电机使用完全满足要求，如果需要传递更大功率，可以在不改变安装接口的前提下增加皮带轮的槽数，扩展适配范围。安装底座的支撑板厚度设计为8mm，足够承受传动过程中的径向拉力，不会出现底座变形导致的两轴偏移问题。
